Datos del producto:
|
| Ratio de la gama: | 1:10 | Stress laboral: | DN15~DN50: 4.0MPa |
|---|---|---|---|
| Viscosidad media: | DN15<5mPa*s | Método de la conexión: | Conexión roscada, conexión del reborde |
| Longitud total: | Señal de pulso, 4 ~ señal 20mA | Fuente de alimentación: | 24VDC |
| Gama de la medida: | 2.5~60000) l./h del agua (, ³ /h del aire (0.07~2000) m, (en 0,101025 MPa, 20℃) | Exactitud de la medida: | ±1.0%R, ±0.5%R, ±0.2%R (adaptables) |
| Alta luz: | Flujómetro del flotador del tubo del metal 24VDC,Flujómetro del flotador del tubo del metal de la turbina,Flujómetro de la turbina del tubo del metal |
||

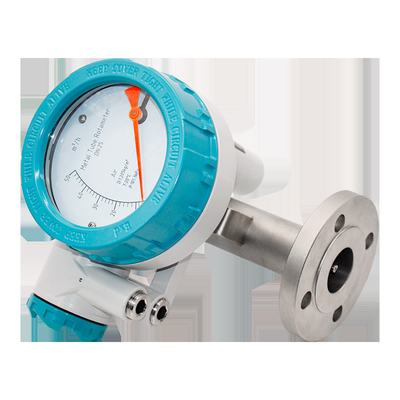

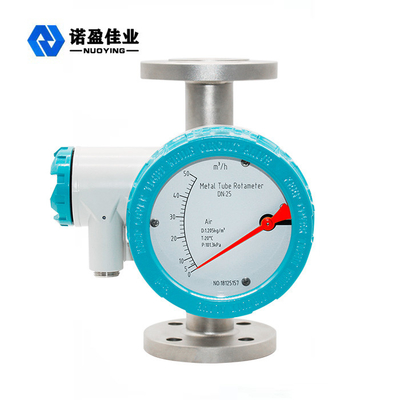

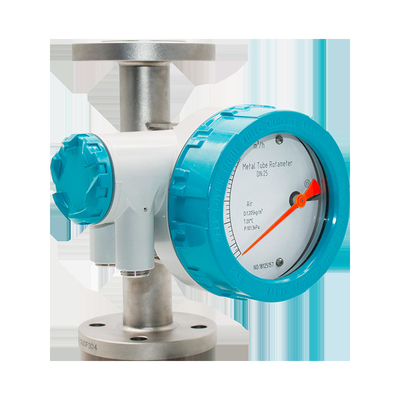

Flujómetro confiable del flotador del tubo del metal de la amplia gama NYGZ-L de la alta exactitud del trabajo
La estructura del flujómetro del flotador del tubo del metal de la serie de NYGZ-L es trabajo simple, confiable, alta exactitud, amplia gama de usos. Comparado con el flujómetro de cristal del rotor puede soportar de alta presión. El flujómetro de la serie de NYGZ-L tiene indicación in situ, transmisión remota eléctrica, alarma del interruptor de límite, resistencia a la corrosión, tipo vestido, humedeciendo el tipo y variedades a prueba de explosiones. Ampliamente utilizado en defensa nacional, sustancia química, petróleo, metalurgia, energía eléctrica, protección del medio ambiente, industria de la medicina y de luz y otros departamentos de líquido, medida del flujo del gas y control automático.
Las piezas de la detección del flujómetro se hacen del acero inoxidable 1Cr18Ni9Ti, las ocasiones especiales se pueden también hacer de Cr18Ni12Mo2Ti o F46 y otros materiales resistentes a la corrosión. A excepción de especificaciones especiales, la altura del metro de flujo es 250 milímetros, y el reborde de la conexión es el estándar GB/T9119.8~10, que se puede también modificar para requisitos particulares según los requisitos especiales de usuarios.
Principio de funcionamiento del flujómetro del flotador del tubo del metal de NYGZ-L
Cuando el líquido de la parte inferior para rematar pasos a través del tubo de medición vertical, el flotador sube bajo la acción de la diferencia de la presión, y altura de la subida del flotador representa el tamaño del flujo. El flotador sube a una altura que represente el flujo y se transmita al indicador a través de un acoplamiento entre el imán en el flotador y el imán en el indicador, que conduce el indicador en el indicador para girar.
Parámetros técnicos del flujómetro del flotador del tubo del metal de NYGZ-L
| Gama de la medida | 2.5~60000) l./h del agua (, ³ /h del aire (0.07~2000) m, (en 0,101025 MPa, 20℃) |
| Exactitud de la medida | ±1.0%R, ±0.5%R, ±0.2%R (adaptables) |
| Ratio de la gama | 1:10 |
| Stress laboral | DN15~DN50: 4.0MPa |
| Medios temperatura | -80℃~+200℃ (F46 flujómetro alineado 0℃~80℃) |
| Viscosidad media | DN15<5mPa*s |
| Método de la conexión | Conexión roscada, conexión del reborde |
| Longitud total | Señal de pulso, 4 ~ señal 20mA |
| Material de medición del tubo |
Tipo ordinario: 1Cr18Ni9Ti Resistente a la corrosión: Cr18Ni12Mo2Ti, 316L, 316 |
| Señal de salida | (4 a 20) mA de dos hilos, alambre 3 (0 a 10) mA |
| Linearidades | 1,0% |
| Fuente de alimentación | 24VDC |
| Consumo de energía | 25MW |
| Temperatura del ambiente | -25℃~+55℃ |
| Grado a prueba de explosiones | Exia IICT5 |
