Datos del producto:
|
Uso típico: | Líquido | Calibre del instrumento: | Conexión roscada; Conexión del reborde |
---|---|---|---|
Exactitud de la medida: | ±1.0%R, ±0.5%R, ±0.2%R (adaptables) | Ratio de la gama: | 1:10; 1:15; 1:20 |
Material del sensor: | (l) acero inoxidable 304 acero inoxidable, 316, etc. | Medios temperatura: | -20℃~+120℃ |
Presión atmosférica: | 86Kpa~106Kpa | Salida de la señal: | Señal de pulso, 4 ~ señal 20mA |
Alta luz: | Alta exactitud del flujómetro líquido de la turbina,Flujómetro líquido de acero inoxidable de la turbina 304,Metro de flujo roscado de la turbina del agua |

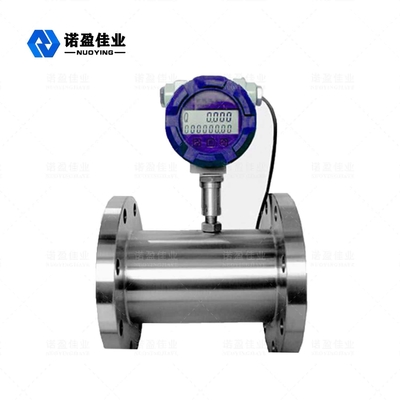

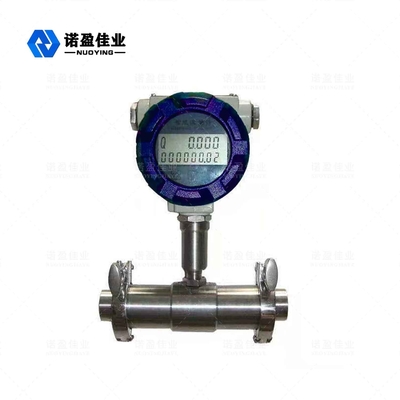

Buen flujómetro de la turbina del líquido NYWL-L de la repetibilidad de la alta exactitud
Principio de funcionamiento del flujómetro de la turbina de NYWL-L
El flujómetro de la turbina de la serie de NYWL-L se absorbe la tecnología avanzada de los metros de flujo en el país y en el extranjero después de diseño de la optimización, con la estructura simple, exactitud ligera, alta, buena reproductibilidad, responsivo, fácil instalar y mantener el uso de una nueva generación de flujómetro de la turbina, ampliamente utilizada en tubería cerrada de medición con 1CraNigTi de acero inoxidable, 2Cris y el corindón Alc0a, la aleación dura no corroe. Y ningunas fibras, las partículas y otras impurezas, viscosidad cinemática de trabajo de la temperatura menos de 5 del × 10-6m3/líquido de s, para el mayor de 5 líquido del ²/s del × 10-6m de la viscosidad cinemática, el flujómetro se pueden utilizar después de la calibración del líquido real. Si el instrumento de la exhibición con funciones especiales, puede también ser control, alarma del sobre-volumen, etc. cuantitativos, es el instrumento ideal para la medida y el ahorro de la energía del flujo.
El coeficiente de la instrumentación del sensor se deriva de la calibración del dispositivo de la calibración del flujo, que no pide el mecanismo flúido interno del sensor en absoluto, el sensor como caja negra, según la entrada (flujo) y salida (señal de pulso de la frecuencia) para determinar su coeficiente de conversión, es conveniente para los usos prácticos. Sin embargo, debe ser observado que este factor de conversión (factor de la instrumentación) es condicional, sus condiciones de la calibración es condiciones de referencia, si el uso de la desviación de coeficientes de esta condición cambia, el cambio depende del tipo de sensor, de los parámetros físicos del condición de la instalación del tubo y flúidos de la situación.
Característica del diseño del flujómetro de la turbina de NYWL-L
1. Alta exactitud, generalmente hasta el ± el 1% R, ± 0,5% R, tipo de alta precisión hasta el ± 0,2% R.
2. Buena repetibilidad, repetibilidad a corto plazo de hasta 0,05% ~ 0,2%, está debido a buena repetibilidad, tal como calibración frecuente o la calibración en línea puede conseguir exactitud muy alta, en el acuerdo comercial es el flujómetro preferido.
3. Señal de la frecuencia del pulso de la salida, conveniente para la medida y la conexión totales del ordenador, ninguna deriva cero del punto, capacidad antiinterferente fuerte.
4. Puede obtener una señal muy de alta frecuencia (3 ~ 4kHz), resolución fuerte de la señal.
5. Amplia gama, diámetro medio y grande hasta 1:20, diámetro bajo del 1:10, estructura compacta y ligera, instalación fácil y mantenimiento, capacidad de gran tirada.
6. Aplicable a la medida de alta presión, el cuerpo del metro no necesita abrir el agujero, fácil hacer el tipo de alta presión instrumento.
7. Los tipos especiales del sensor, se pueden diseñar según las necesidades especiales de los usuarios de los diversos tipos de sensores especiales, tales como tipo a baja temperatura, tipo bidireccional, tipo del martillo, arena que mezcla el tipo especial, etc.
8. Puede ser hecho en el tipo de la inserción, conveniente para la medida del diámetro grande, pequeña pérdida de presión, precio bajo, puede ser quitado sin el flujo, fácil instalar y mantener.
Parámetros técnicos del flujómetro de la turbina de NYWL-L
Uso típico | líquido |
Calibre del instrumento | Conexión roscada; Conexión del reborde |
Exactitud de la medida | ±1.0%R, ±0.5%R, ±0.2%R (adaptables) |
Ratio de la gama | 1:10; 1:15; 1:20 |
Material del sensor | (l) acero inoxidable 304 acero inoxidable, 316, etc. |
Medios temperatura | -20℃~+120℃ |
Temperatura del ambiente | -20℃~+60℃ |
Humedad relativa | el 5% ~ el 90% |
Presión atmosférica | 86Kpa~106Kpa |
Salida de la señal | Señal de pulso, 4 ~ señal 20mA |
Salida de la comunicación | HART/RS485 |
Fuente de alimentación | Fuente de la alimentación externa: El +24VDC±15%, fuente de alimentación interna de la ondulación ≤±5: 2.0~3.0V |
Línea de señales interfaz | Tipo básico, tipo a prueba de explosiones |
Protección/grado a prueba de explosiones | IP 67/ExiaCT4Ⅱ o Ⅱ BT6 de Exd |
