Datos del producto:
|
Rango de temperatura media: | -50℃~+200℃ | Presión de funcionamiento: | 3000PSI |
---|---|---|---|
Efecto de la tensión: | Insignificante | Capa del cuerpo de la bifurcación: | PTFE o PFA estándar |
Fuente de alimentación: | 24VDC, ≥50 mA | Exactitud de la salida (20℃): | el ±0.1% de lectura |
Nivel de la protección: | IP67, IP68 | Shell: | Aleación de aluminio |
Alta luz: | Metro de densidad portátil del diapasón 24VDC,Metro de densidad del diapasón de la aleación de aluminio,Metro de densidad de acero inoxidable del reborde |

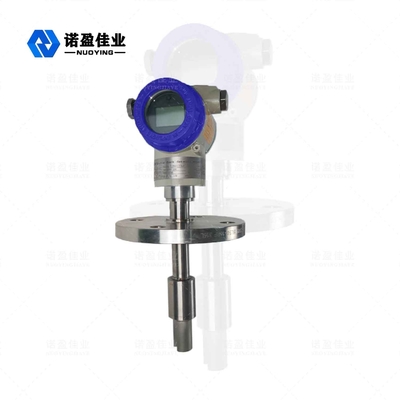

El metro de densidad del diapasón de la aleación de aluminio NYDE ensancha 24VDC de acero inoxidable 0-600CP
Principio de funcionamiento del metro de densidad del diapasón de NYDE

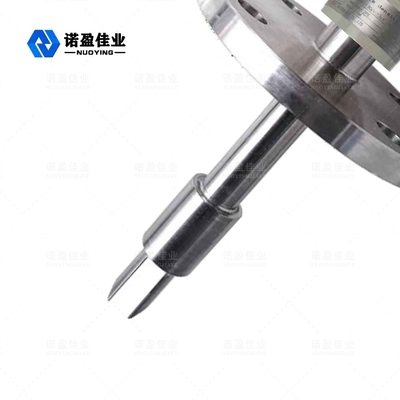

Los trabajos del sensor basados en el principio de vibración componente, y la pieza es la pieza del diapasón sumergido en el líquido medido. La medida en línea continua de la densidad y de la temperatura líquidas, alta precisión, más seguro y confiable, se puede utilizar directamente para el control de proceso de producción. La pieza del diapasón induce la vibración a través de un dispositivo piezoeléctrico interno fijado en el extremo inferior del cuerpo de la bifurcación. La frecuencia de la oscilación es detectada por un dispositivo piezoeléctrico secundario fijado en el otro extremo del cuerpo de la bifurcación, y entonces la señal es amplificada por el circuito en el top. Mantenimiento fácil, ninguna limpieza regular. La densidad del líquido está estrechamente vinculada a la frecuencia de la vibración cuando los flujos líquidos medidos. Cuando la densidad de los cambios líquidos medidos, la frecuencia de la vibración cuando fluye el líquido también los cambios. Dispositivo electrónico por microprocesador de la conversión, tratamiento de señales integrado, cálculo y funciones de diagnóstico. Con la ecuación siguiente, la densidad del líquido medido puede ser calculada exactamente.
D= K0+K1T+K2T2
Densidad sin calibrar de D= del medio medido (kg/m3)
Frecuencia de la vibración de T= (μ s).
K0, K1, constante de K2=
En curso de detección de la densidad, el metro de densidad enchufable de NYDE puede compensar automáticamente la influencia de la temperatura en la densidad (d) del medio medido, y la presión no tiene ninguna influencia significativa en densidad.
Parámetros técnicos del metro de densidad del diapasón de NYDE
Gama de medición | 0,5 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
Gama de la calibración | 0,5 – 2,5 g /cc (0 – 2500 kg/m3) |
Gama de temperaturas media | -50℃~+200℃ |
Presión de funcionamiento | 3000psi |
Efecto de la tensión | Insignificante |
Sensor de temperatura incorporado | Sensor de Digitaces |
Material mojado | 316L, 2205 acero inoxidable, aleación del titanio |
Capa del cuerpo de la bifurcación | PTFE o PFA estándar |
Fuente de alimentación | 24VDC, ≥50 mA |
Salida de la señal analógica | 4-20 mA, RS485 Modbus RTU |
Exactitud de la salida (20℃) | el ±0.1% de lectura |
Repetibilidad de la salida (- 40~+85℃) | ± 0,05% FS |
Conexión de proceso | ESTRUENDO PN16 50 PN40 DEL ESTRUENDO 50 |
CA y RJT sanitarios | |
Nivel de la protección | IP67, IP68 |
Shell | Aleación de aluminio |
