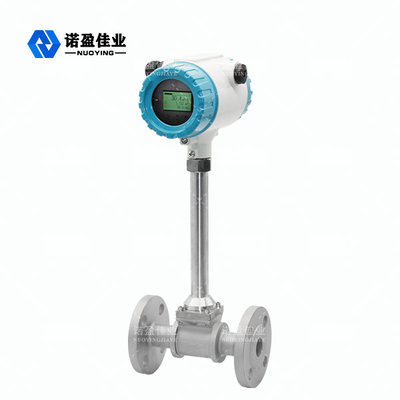

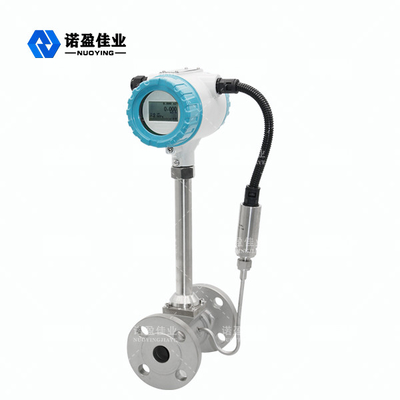

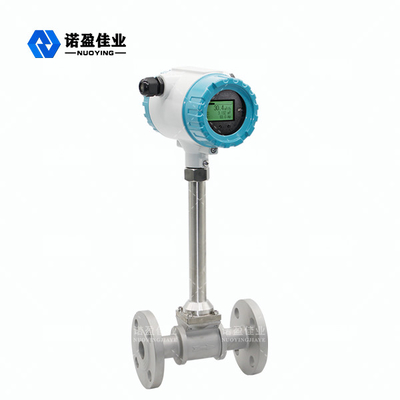

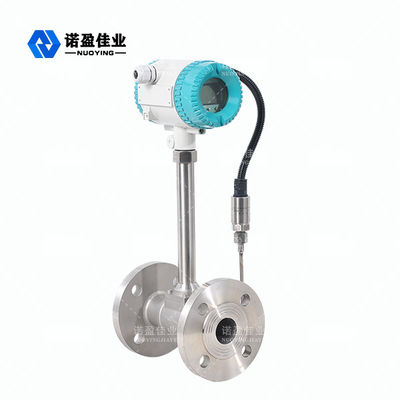

exactitud de la medida del flujómetro de vórtice de la presión 20mA alta

Alto flujómetro de vórtice de la confiabilidad 20mA de la alta exactitud de la medida

El flujómetro de vórtice se basa en la investigación y la producción del principio del vórtice de Carmen, principalmente para la medida industrial del flujo de líquido de la tubería, tal como gas, líquido, vapor y otros medios. Sus características son pequeña pérdida de presión, una gama grande, alta exactitud, en la medición del flujo de volumen de condiciones de trabajo casi independientes de la densidad flúida, de la presión, de la temperatura, de la viscosidad y de otros parámetros. Ningunas piezas mecánicas movibles, confiabilidad tan alta y mantenimiento bajo. Los parámetros del instrumento pueden ser estables en un cierto plazo. El metro de flujo de vórtice adopta el sensor piezoeléctrico de la tensión, que es altamente confiable y puede trabajar en la gama de temperaturas de funcionamiento de -20℃~+250℃. Tiene la señal estándar análoga y salida digital de la señal de pulso, así que es fácil ser utilizado con el sistema digital tal como ordenador, que es un instrumento de medida avanzado e ideal.

Principio de funcionamiento del flujómetro de vórtice

El flujómetro de vórtice se diseña en el campo de flujo del generador de vórtice, punta de prueba de la detección y el conjunto de circuitos electrónico correspondiente y otros componentes. Cuando el líquido atraviesa el generador de vórtice, forma dos filas de alternancia de vórtices en ambos lados, este vórtice se conoce como calle de vórtice de Carmen. Strohal, sobre la base de la teoría de la calle de vórtice de Carmen, propuso que la frecuencia de la calle de vórtice de Carmen sea proporcional a la velocidad de flujo flúido, y dio la relación entre la frecuencia y la velocidad de flujo: f = × V/d del St

f: frecuencia del vórtice (herzios)

v: la velocidad de flujo media a ambos lados del generador de vórtice (m/s)

St: Coeficiente de Strohal (constante)

Estos vórtices de alternancia forman una serie de alternar la presión negativa, que actúa en la punta de prueba de la detección y genera una serie de alternar las señales eléctricas, que son convertidas, formadas y amplificadas por el preamplificador, y después hacen salir una señal de la frecuencia del pulso o la señal estándar proporcional a la sincronización del vórtice.

Parámetros técnicos del flujómetro de vórtice

Característica del diseño del flujómetro de vórtice

1. Fácil instalar la estructura simple, ningunas piezas móviles del desgaste.

2. Alta exactitud de la medida, alta confiabilidad, ninguna necesidad del depuración in situ.

3. Puede transmitir la señal del flujo de una distancia, y puede estar conectado con el ordenador realizar a la gestión centralizada.

4. El tablero del amplificador adopta diseño único y es común para el gas y el líquido.

5. Hay la señal estándar análoga y la salida digital de la señal de pulso, que se pueden utilizar fácilmente con los sistemas digitales tales como ordenadores.

6. Los instrumentos a prueba de explosiones se pueden utilizar en lugares a prueba de explosiones correspondientes.

7. Diseño y producción modificados para requisitos particulares según requisitos de cliente.
