Datos del producto:
|
| Gama de la medida: | -20~+1600℃ | Temperatura del ambiente: | -20~+80℃ |
|---|---|---|---|
| Fuente de alimentación: | 24 V CC (12 V CC ~ 30 V CC) | Capacidad de sobrecarga: | 0~500Ω |
| Humedad relativa: | 5%-95% | Conexión de proceso: | Reborde, hilo (opcional) |
| Uso típico: | Medida de líquidos y de vapores en el rango de -200°C a 1600°C en diversos procesos y otras temperat | Salida de la señal: | 4… 20mADC (dos líneas); 1~5VDC (tres líneas) |
| Alta luz: | Transmisor del sensor de temperatura 24VDC,Transmisor del sensor de temperatura de la alta exactitud,Sensor de temperatura industrial del reborde |
||

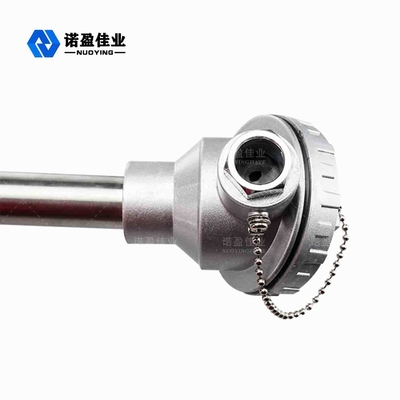

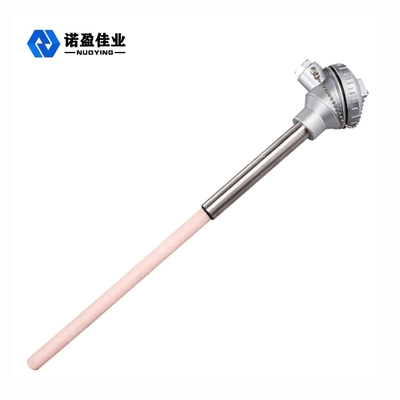

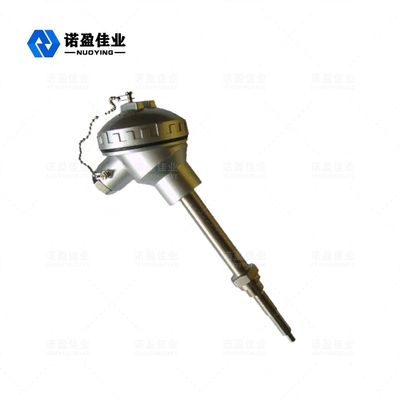

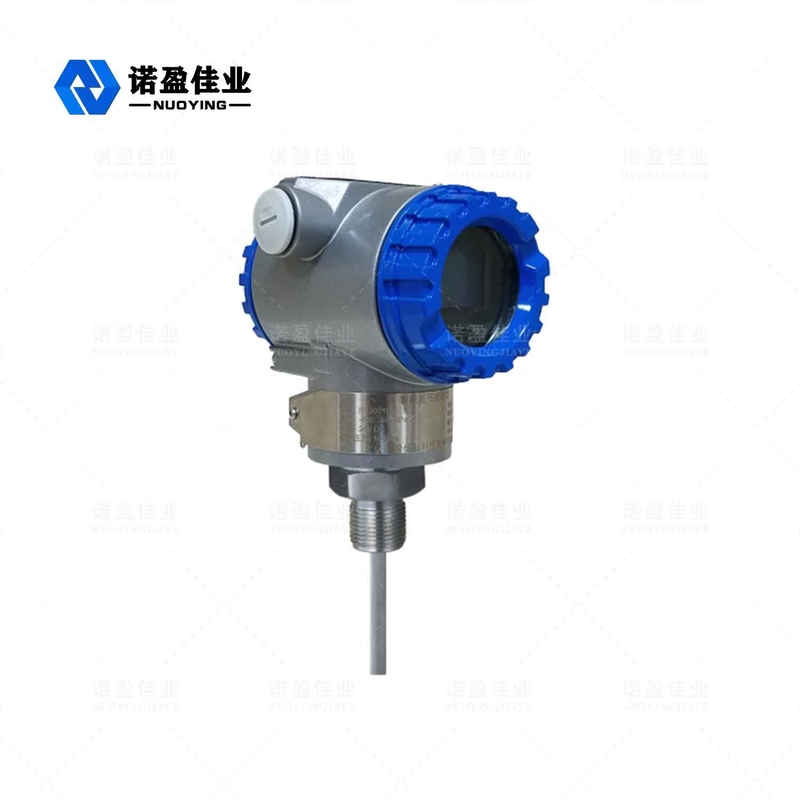

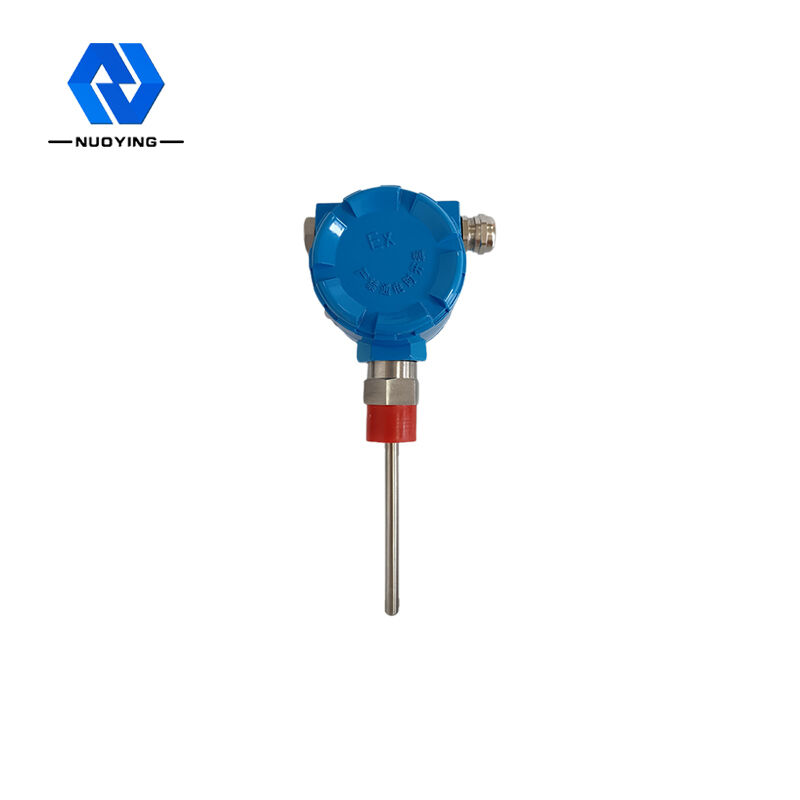

Transmisor rápido del sensor de temperatura de la alta exactitud 24VDC del tiempo de respuesta
Principio de funcionamiento del transmisor del sensor de temperatura
El transmisor de la temperatura NT93420 adopta el termopar, IDT como elemento de medición de la temperatura, la señal de salida del elemento de medición de la temperatura se envía al módulo de transmisor, que se convierte en 4~20mA señal actual del voltaje de la señal 0-5V/0-10V y salida de la señal numérica RS485 después de procesar del circuito de la estabilización del voltaje y de filtrar, amplificación de la operación, la corrección no lineal, la conversión de V/I, la protección actual y reversa constante, el etc. con la relación linear con temperatura.
Característica del diseño del transmisor del sensor de temperatura
1. Instalación simple, una variedad de gamas de la medida de la temperatura a elegir de.
2. De doble uso gaseoso líquido, compatible con 316L para cualquier medio.
3. Una variedad de señales analógicas lineares de elegir.
4. Tiempo de respuesta rápido, alta estructura de la exactitud, compacta y durable, capacidad antiinterferente fuerte.
5. Buena estabilidad a largo plazo, consumo de energía baja, tamaño pequeño.
6. Prenda impermeable, a prueba de explosiones, temperatura resistente y a prueba de golpes.
Parámetros técnicos del transmisor del sensor de temperatura
| Uso típico | Medida de líquidos y de vapores en el rango de -200°C a 1600°C en diversos procesos y otras temperaturas superficiales gaseosas del medio o sólidas. |
| Gama de la medida | -20~+1600℃ |
| Fuente de alimentación | 24VDC (12VDC~30VDC) |
| Temperatura del ambiente | -20~+80℃ |
| Salida de la señal | 4… 20mADC (dos líneas); 1~5VDC (tres líneas) |
| Humedad relativa | 5%-95% |
| Capacidad de sobrecarga | 0~500Ω |
| Tiempo de respuesta | ≤350mS |
| deriva de la temperatura | ±0.025%/℃ |
| deriva del tiempo | Menos el de ±0.5% por año |
| Material del tubo de la protección |
1Cr18Ni9Ti o tubos de cerámica o altos del alúmina |
| Conexión de proceso | Reborde, hilo (opcional) |
| Vivienda del material | De aluminio (opcional) |
| Tamaño del interfaz | M27×2 o tubo de cerámica en línea (opcional) |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II BT6, Exd II BT5 (opcional) |
Campo del uso del transmisor del sensor de temperatura
Petróleo, fibra química, química; materia textil, caucho, materiales de construcción; energía eléctrica, metalurgia, medicina; la comida y el otro control de proceso de los campos de la medida in situ industrial de la temperatura; especialmente conveniente para los sistemas automatizados de la medida y de control, pero también puede ser utilizado conjuntamente con el instrumento. Por ejemplo: tubería y sistema de ventilación, sistema hidráulico y neumático, sistema de enfriamiento y sistema de calefacción, abastecimiento de agua y circuito de agua, sistema de aire acondicionado, medida de la temperatura del sistema de la automatización y control calientes.
