Datos del producto:
|
Gama de medición: | los 6m | Material de la antena: | 304 (opcional) |
---|---|---|---|
Interfaz eléctrico: | M20×1.5, EL 1/2 NPT | Muestreo del eco: | 55 times/s |
Temperatura media: | -40~+130℃ | Presión de proceso: | -0.1~0.3MPa |
Uso típico: | Líquidos, especialmente constante dieléctrica baja, revolvimiento y otros usos complejos | ||
Alta luz: | Transmisor llano líquido los 6m de la onda dirigida,Transductor llano del radar de la onda dirigida,Indicador llano del radar de los líquidos |

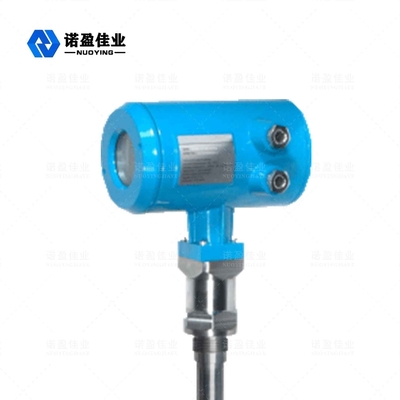

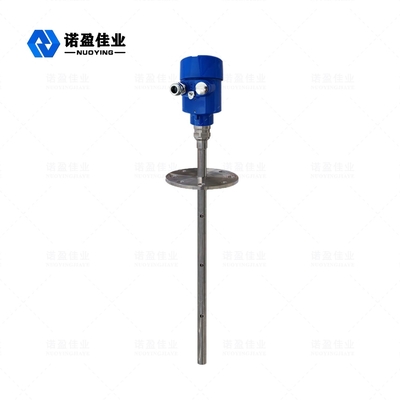

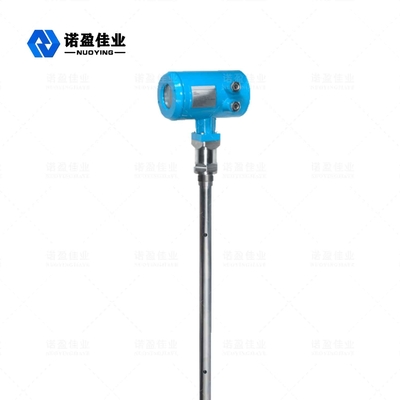

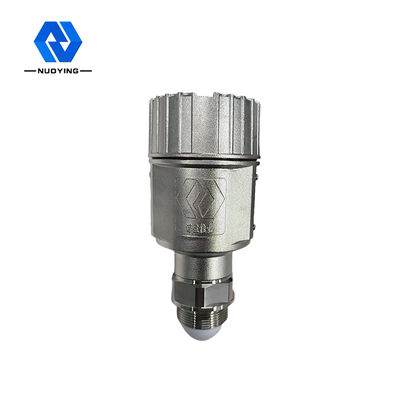

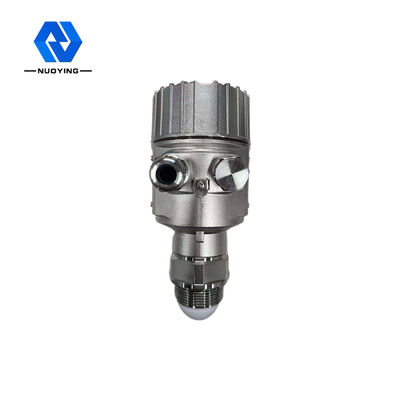

No-dañino al transmisor llano del radar líquido de la onda dirigida NYRD704 del cuerpo humano los 6m
Principio de funcionamiento llano del transmisor del radar NYRD704

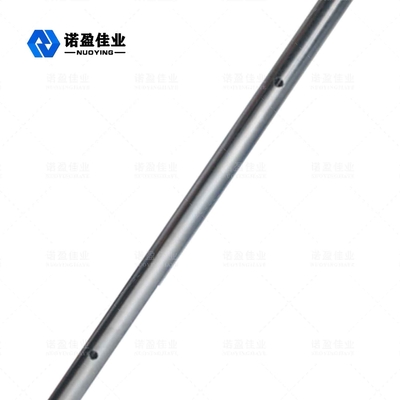

El radar de la onda dirigida emite los pulsos de alta frecuencia de la microonda que viajan a lo largo del componente de la detección (el cable de acero o barra de acero). Al encontrar el medio medido, la parte de la energía de pulso es detrás reflejado debido al cambio súbito de la reflexión que causa de la constante dieléctrica. El intervalo de tiempo entre el pulso emitido y el pulso reflejado es proporcional a la distancia del medio medido.
Entrada:
El radar de la onda dirigida es un instrumento de medida basado en el principio de viaje del tiempo. La onda de radar viaja a la velocidad de la luz y el tiempo de viaje se puede convertir en una señal llana por la electrónica. La punta de prueba emite un pulso de alta frecuencia y lo propaga a lo largo de una punta de prueba del cable o de la barra. Cuando el pulso encuentra la superficie material, se refleja detrás y es recibido por el receptor en el instrumento, que convierte la señal de la distancia en una señal llana.
La señal reflejada se transmite a lo largo de la punta de prueba del cable o de la barra al conjunto de circuitos electrónico del instrumento. El microprocesador procesa la señal e identifica los ecos generados por el pulso de la microonda en la superficie material.
La identificación correcta de la señal del eco es hecha por el software del pulso. La distancia D a la superficie material es proporcional al viaje T del tiempo de pulso:
× T/2 de D = de C (C es la velocidad de la luz).
Puesto que la distancia E del tanque vacío se sabe, el nivel material L es:
L = E - D
Salida:
Es fijado incorporando la altura vacía E del tanque (= el punto cero), la altura completa F del tanque (= completo) y algunos parámetros del uso. Los parámetros del uso adaptan automáticamente el instrumento al ambiente de la medida y corresponden a la salida 4-20mA.
Característica del diseño llana del transmisor del radar NYRD704
el metro llano del radar 1.Intelligent adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única del eco del descubrimiento del eco. Medida del contacto, alta exactitud de la medida, una medida más exacta. Mientras tanto, el radar de la onda dirigida es antiadhesivo y no afectado por temperatura externa tal como temperatura y adherencia medias.
2. una variedad de métodos de la conexión del proceso y de tipos de elemento de la detección hacen las series 70X dirigieron el metro del nivel del radar de la onda conveniente para las diversos condiciones y usos complejos de trabajo. Por ejemplo temperatura alta, alta presión, medio bajo de la constante dieléctrica.
el modo del funcionamiento del pulso 3.Adopting, el producto emite extremadamente - energía baja y se puede instalar en diversos envases del metal y del no metal, que es inofensivo al cuerpo humano y al ambiente.
Parámetros técnicos del transmisor llano del radar NYRD704
Uso típico | Líquidos, especialmente constante dieléctrica baja, revolvimiento y otros usos complejos |
Material de la antena | 304 (opcional) |
Gama de medición | los 6m |
Exactitud de medición | 0.05%-0.1%F.S |
Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
Temperatura media | -40~+130℃ |
Presión de proceso | -0.1~0.3MPa |
Conexión de proceso | Hilo, reborde (opcional) |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 (opcional) |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Según los requisitos específicos de usuarios pueden ser los productos modificados para requisitos particulares del diseño.
