Datos del producto:
|
| Uso típico: | medida llana líquida | Gama de medición: | 50~5000m m |
|---|---|---|---|
| Fuente de alimentación: | 24VDC (15-35V) | Temperatura de proceso: | -40~+130℃ |
| Presión de proceso: | -0.1~2.0MPa | Salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
| Conexión de proceso: | reborde, soporte (opcional) | Exhibición de situación: | LCD (opcional) |
| Alta luz: | Metro llano del flotador magnético,Metro llano 20mA del flotador líquido,Transmisor llano magnético de la punta de prueba |
||

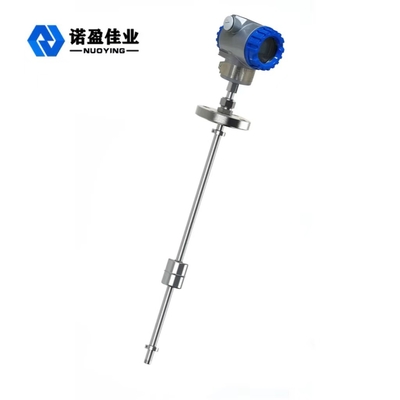

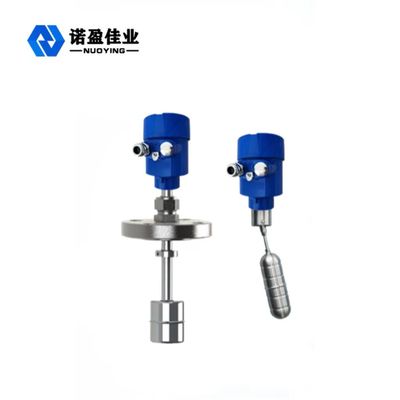

La diversa punta de prueba forma el metro llano NYCFQ del flotador magnético líquido de 20mA
El metro magnético del nivel del flotador utiliza el flotador magnético de forma anular para subir o caer con el nivel líquido, de modo que el interruptor de láminas en la barra de la medición dominante del transmisor sea absorbido y el nivel líquido sea convertido en la señal electropositiva correspondiente de la hidroxilamina de la salida, y entonces la señal electropositiva será convertida en una salida estándar de dos hilos de la señal 4~20mA añadiendo un módulo de circuito integrado de transmisión en la caja de conexiones, y el metro magnético del nivel del flotador también proporciona el indicador digital in situ del LED para medir el nivel líquido. los productos de la serie son tipo de tipo standard, anticorrosión y tipo a prueba de explosiones.
Principio de funcionamiento llano del metro del flotador magnético de NYCFQ
Los trabajos llanos del metro del flotador magnético basados en el principio de flotabilidad y de acoplamiento magnético, con un sistema de tubos y de resistores de lámina de la precisión dentro del tubo de la detección, cuando el flotador magnético se mueve hacia arriba y hacia abajo a lo largo del tubo de la detección con el cambio del nivel líquido. El tubo seco situado en el nivel líquido en el tubo de la detección se gira a su vez de modo que el valor positivo eléctrico de la salida de los cambios del tubo de la detección, y el módulo de circuito de la conversión en la caja de conexiones convierta el valor de la resistencia en la salida actual 4~20mA.
Característica del diseño llana del metro del flotador magnético de NYCFQ
1. Operación simple de la estructura, robusta y confiable, estable.
2. La exhibición indica el nivel líquido en el rojo, que es intuitivo, llamativo y fácil de leer.
3. Las diversas formas de la instalación y las formas de la conexión pueden ser seleccionadas.
4. Gama de medición grande, ningún ángulo muerto en el proceso entero de la medida.
5. Medida continua de diversos líquidos así como de niveles medios des alta temperatura, de alta presión, corrosivos e inflamables y explosivos.
6. La exhibición se aísla totalmente del medio medido, seguro y confiable.
7. Para la presión y la temperatura especiales puede ser diseñado profesionalmente.
Parámetros técnicos del metro llano magnético del flotador de NYCFQ
| Uso típico | Medida llana líquida |
| Gama de medición | 50~5000m m |
| Exactitud de medición | ±1%FS |
| Fuente de alimentación | 24VDC (15-35V) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1~2.0MPa |
| Densidad media | ³ de los 500~2000kg/m |
| Densidad media | ≤0.8Pa.s; 3Pa.s |
| Conexión de proceso | reborde, soporte (opcional) |
| Exhibición de situación | LCD (opcional) |
| Nivel de la protección | IP65 |
| Grado a prueba de explosiones | Exia II CT6 |
Campo llano del uso del metro del flotador magnético de NYCFQ
El indicador llano del flotador magnético es conveniente para la exhibición llana líquida en la sustancia química, el petróleo y otros envases del equipo industrial. Actualmente, ha sido ampliamente utilizado en la medida llana líquida y el control en el petróleo, sustancia química, metalurgia, energía eléctrica, comida, de fabricación las industrias farmacéutico, de papel y otras.
