Datos del producto:
|
Uso típico: | Ninguna mezcla del líquido, polvo | Material de la antena: | Tipo de poste, PTFE, 304 (opcionales) |
---|---|---|---|
Gama de medición: | los 6m | Temperatura media: | -40~+130℃, - 40~+250℃ |
Conexión de proceso: | Hilo, reborde (opcional) | Exactitud de medición: | 0.05%-0.1%F.S |
Presión de proceso: | -0.1~4.0MPa | ||
Alta luz: | IP67 dirigió el transmisor llano del radar,Transmisor llano dirigido líquido del radar,tipo transmisor del radar de los 6m del nivel |

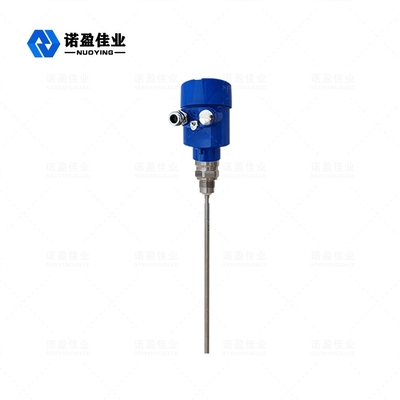

No la mezcla IP67 del líquido, polvo NYRD702 dirigió el transmisor llano del radar
NYRD702 dirigió principio de funcionamiento llano del transmisor del radar
El pulso de alta frecuencia de la microonda enviado por las propagaciones del radar de la onda dirigida a lo largo del componente de la detección (cable de acero o barra de acero). Al encontrar el medio medido, causa la reflexión debido al cambio súbito de la constante dieléctrica, y la parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Entrada:
La señal reflejada se transmite al circuito electrónico del instrumento a lo largo de la punta de prueba del cable o de la barra. El microprocesador procesa la señal e identifica el eco generado por el pulso de la microonda en la superficie material. El reconocimiento de señal correcto del eco es terminado por el software del pulso.
La distancia D de la superficie material es proporcional al viaje T del tiempo de pulso:
D=C×T/2 (C es la velocidad de la luz).
Puesto que la distancia E del tanque vacío se sabe, el nivel material L es:
L=E-D
Salida:
Es fijado entrando la altura vacía E del tanque (= el punto cero), la altura completa F del tanque (= completo) y algunos parámetros del uso. Los parámetros del uso adaptarán automáticamente el instrumento al ambiente de la medida, correspondiente a la salida 4-20mA.
NYRD702 dirigió la característica del diseño llana del transmisor del radar
el metro llano del radar inteligente 1.The adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única del eco del descubrimiento del eco. Medida del contacto, alta exactitud de la medida, una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por temperatura externa tal como temperatura y adherencia medias.
2. una variedad de modos de conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los metros del nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo temperatura alta, alta presión y medios bajos de la constante dieléctrica.
el modo del funcionamiento del pulso 3.With, el producto tiene extremadamente - poder bajo de la emisión y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
NYRD702 dirigió parámetros técnicos del transmisor llano del radar
Uso típico | Ninguna mezcla del líquido, polvo |
Material de la antena | Tipo de poste, PTFE, 304 (opcionales) |
Gama de medición | los 6m |
Exactitud de medición | 0.05%-0.1%F.S |
Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
Temperatura media | -40~+130℃, - 40~+250℃ |
Presión de proceso | -0.1~4.0MPa |
Conexión de proceso | Hilo, reborde (opcional) |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 (opcional) |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios.
NYRD702 dirigió el campo llano del uso del transmisor del radar
plantas 1.Power: Depósitos, bombas del silo, cucharones del vapor, almacenamiento de la ceniza, los tanques de aceite, etc.
2.Oilfield: Los tanques de almacenamiento del petróleo crudo, los tanques de almacenamiento de petróleo refinado, tanques de clarificación, los tanques de las aguas residuales, etc.
3.Chemical: Torre de destilación del petróleo crudo, silo de la materia prima, silo intermedio, el tanque de la reacción, el tanque del amoníaco, etc.
4.Metallurgy: Silos de la materia prima, silos materiales auxiliares, los tanques del almacenador intermediario de la pila electrolítica, etc.
5.Pharmaceuticals: Los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos chinos.
6.Paper: Silo de la materia prima, torre del almacenamiento, tambor secador, silo químico del almacenamiento material, etc.
7.Other: Mina, protección del medio ambiente, construcción naval y otras industrias.
