Datos del producto:
|
| Uso típico: | Drenes, depósitos, ríos, lagos, bajos, etc. | Material de la antena: | 316L (opcional) |
|---|---|---|---|
| Gama de medición: | los 30m, los 80m (opcionales) | Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media: | -40~+80℃ | Conexión de proceso: | Soporte, reborde (opcional) |
| Presión de proceso: | -0.1~2.0MPa | Salida de la señal: | RS485/Modbus… |
| Alta luz: | Metro llano del radar sólido de la temperatura ambiente,Tipo interruptor llano del cuerno del radar,Metro llano del radar IP67 |
||

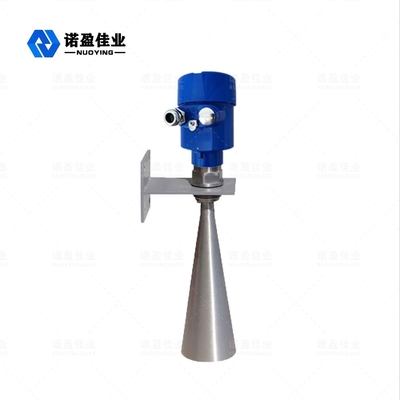

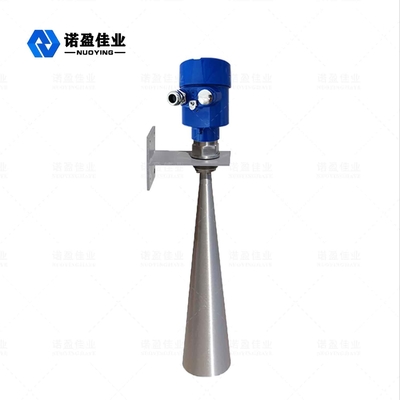

Tipo transmisor llano del cuerno 26GHz NYRD-SL del radar sólido de la temperatura ambiente
principio de funcionamiento llano del transmisor del radar de 26GHz NYRD-SL
El sensor llano de la serie del metro NYRD80X del radar es un instrumento de medida de alta frecuencia del nivel del radar 26GHz con una distancia de medición máxima de los 80m. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar análisis de la señal de una tarifa más alta y el proceso, haciendo el instrumento se puede utilizar en caldera de la reacción, compartimiento sólido y algunas condiciones complejas de la medida.
La antena de la posición del objeto del radar emite un pulso estrecho de la microonda que se transmita hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez. La señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en la señal del nivel del objeto (porque viajan los pulsos tan rápidamente, el tiempo que toma para que una onda electromagnética alcance su blanco y despedir de nuevo al receptor es casi instantáneo).
El dato de la medida: Fondo espiral o superficie de aislamiento del reborde.
característica del diseño llana del transmisor del radar de 26GHz NYRD-SL
el tamaño 1.Antenna es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
2.Hardly afectó por la corrosión y la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
el ambiente del polvo 3.Severe tiene poco impacto en la operación del metro llano de alta frecuencia.
4.Shorter longitud de onda, una mejor reflexión para las superficies sólidas inclinadas.
ángulo de haz 5.Small y energía concentrada.
el ángulo muerto de la medida 6.The es más pequeño, y los buenos resultados se pueden alcanzar para la pequeña medida del tanque.
ratio señal/ruido 7.High para el mejor rendimiento incluso bajo condiciones que fluctúan.
8. de alta frecuencia, la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
parámetros técnicos del transmisor llano del radar de 26GHz NYRD-SL
| Uso típico | Drenes, depósitos, ríos, lagos, bajos, etc. |
| Material de la antena | 316L (opcional) |
| Gama de medición | los 30m, los 80m (opcionales) |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+80℃ |
| Conexión de proceso | Soporte, reborde (opcional) |
| Presión de proceso | -0.1~2.0MPa |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
campo llano del uso del transmisor del radar de 26GHz NYRD-SL

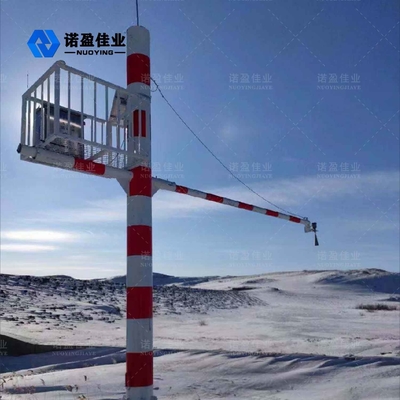

recursos 1.Water: Canales, depósitos, irrigación de las tierras de labrantío, supervisión del nivel del agua de río, advertencia de la inundación repentina, inundación urbana, etc.
tratamiento 2.Water: Los tanques del pozo negro, de aguas del tratamiento de los depósitos, los tanques de sedimentación, pozos profundos, redes del agua potable, etc.
3.Other: Protección del medio ambiente, construcción naval y otras industrias.
