| Nombre De La Marca: | NUOYINGJIAYE |
| Model Number: | NYRD-PB |
| MOQ: | 1 PCS |
| Precio: | $450 to $1700 /pcs |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | mes de 1000 PC pre |

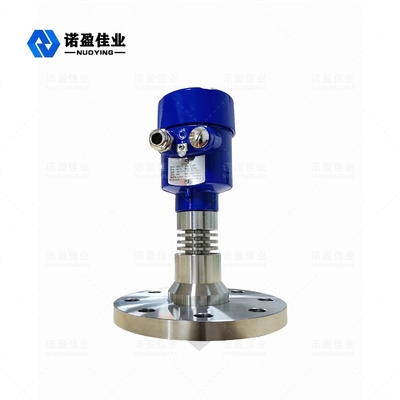

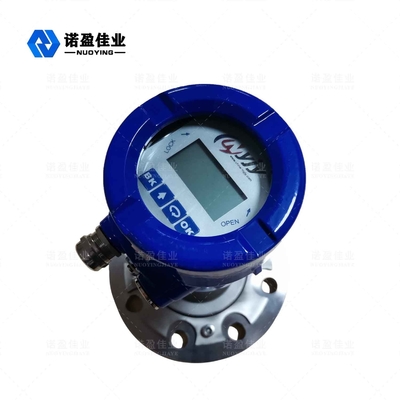

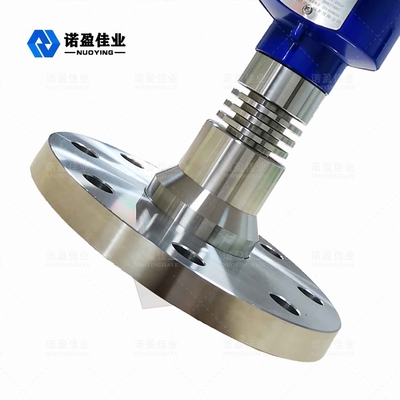

Tipo transmisor llano de la placa del radar de 26GHz NYRD-PB conectado con el reborde
principio de funcionamiento llano del transmisor del radar de 26GHz NYRD-PB
El sensor llano de la serie del metro NYRD80X del radar es un instrumento de medida de alta frecuencia del nivel del radar 26GHz con una distancia de medición máxima de los 80m. La antena de la posición del objeto del radar emite un pulso estrecho de la microonda que se transmita hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez. La señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en la señal del nivel del objeto (porque viajan los pulsos tan rápidamente, el tiempo que toma para que una onda electromagnética alcance su blanco y despedir de nuevo al receptor es casi instantáneo).
El dato de la medida: Fondo espiral o superficie de aislamiento del reborde.
característica del diseño llana del transmisor del radar de 26GHz NYRD-PB
el tamaño 1.Antenna es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
2.Hardly afectó por la corrosión y la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
el ambiente del polvo 3.Severe tiene poco impacto en la operación del metro llano de alta frecuencia.
4.Shorter longitud de onda, una mejor reflexión para las superficies sólidas inclinadas.
ángulo de haz 5.Small y energía concentrada.
el ángulo muerto de la medida 6.The es más pequeño, y los buenos resultados se pueden alcanzar para la pequeña medida del tanque.
ratio señal/ruido 7.High para el mejor rendimiento incluso bajo condiciones que fluctúan.
8. de alta frecuencia, la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
parámetros técnicos del transmisor llano del radar de 26GHz NYRD-PB
| Uso típico | Cristalización fácil, condensación, líquido corrosivo, polvo |

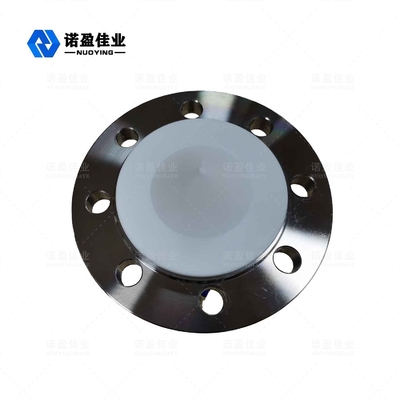

| Material de la antena | Antena de la placa, PTFE/316L (opcionales) |
| Gama de medición | los 40m |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+260℃ |
| Conexión de proceso | reborde (opcional) |
| Presión de proceso | -0.1~2.0MPa |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
campo llano de Appication del transmisor del radar de 26GHz NYRD-PB
1.Chemical: Torre de destilación del petróleo crudo, silo de la materia prima, silo intermedio, el tanque de la reacción, el tanque del amoníaco, el tanque de almacenamiento del asfalto, etc.
2.Metallurgy: Silos materiales auxiliares, los tanques del almacenador intermediario de la pila electrolítica, etc.
recursos 3.Water: Canales, depósitos, irrigación de las tierras de labrantío, supervisión del nivel del agua de río, advertencia de la inundación repentina, inundación urbana, etc.
4.Foodstuffs: Fábrica del jugo, fábrica de la leche, el tanque de almacenamiento de la cervecería, etc.
5.Pharmaceuticals: Los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos chinos.
tratamiento 6.Water: Los tanques del pozo negro, de aguas del tratamiento de los depósitos, los tanques de sedimentación, pozos profundos, redes del agua potable, etc.
7.Other: Mina, protección del medio ambiente, construcción naval y otras industrias.
