Datos del producto:
|
| Los productos modelan: | NYRD703 | Tipo de la antena: | Tipo de cable doble |
|---|---|---|---|
| Material de la antena: | 304.316 (opcional) | Temperatura de proceso: | -40~130℃ |
| Presión de proceso: | -0.1~4.0MPa | Conexión del procedimiento: | Reborde (opcional) |
| Nivel de la protección: | IP67 | Grado a prueba de explosiones: | Exia II CT6 GA |
| Alta luz: | 1.8GHz dirigió el sensor llano del radar,Metro llano del cable del radar doble de la antena,Metro llano del radar de la onda dirigida |
||

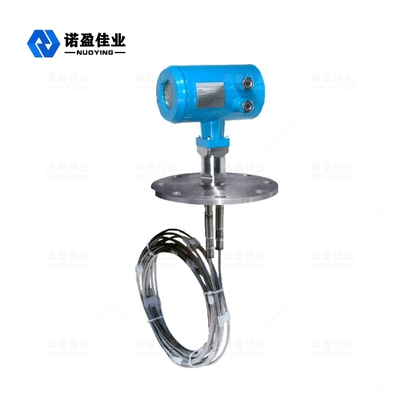

El nivel doble del radar de la onda dirigida de la antena NYRD703 1.8GHz del cable mide la caja azul grande
Principio de funcionamiento llano del metro del radar de la onda dirigida de NYRD703 1.8GHz
El pulso de alta frecuencia de la microonda emitido por las propagaciones del radar de la onda dirigida a lo largo del componente de la detección (cable de acero), y cuando encuentra el medio medido, debido al cambio súbito de la constante dieléctrica, causa la reflexión, y la parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Parámetro técnico del metro llano del radar de la onda dirigida de NYRD703 1.8GHz
| Uso típico |
Líquidos con constante dieléctrica baja (tal como metanol, keroseno, solución del polipropileno, nafta, etc.) |
| Transmita la frecuencia | 1.8GHz |
| Los productos modelan | NYRD703 |

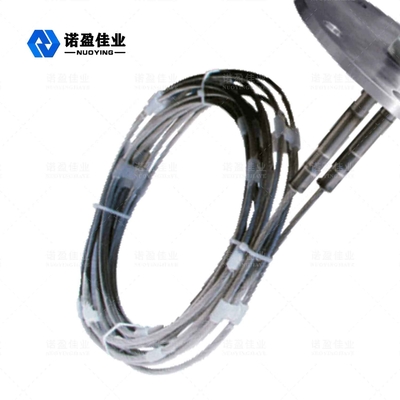

| Tipo de la antena |
Tipo de cable doble |
| Material de la antena | 304.316 (opcional) |
| Muestreo del eco | 55 times/s |
| Gama de medición | los 6m |
| Exactitud de medición | ±1mm |
| Fuente de alimentación | 24VDC, 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~130℃ |
| Presión de proceso | -0.1~4.0MPa |
| Conexión del procedimiento | reborde (opcional) |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 GA |
Nota: ¡Los productos se pueden modificar para requisitos particulares según el requisito específico de usuarios!
Características del diseño llanas del metro del radar de la onda dirigida de NYRD703 1.8GHz
1. El metro del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y Echo Discovery único repite tecnología de proceso, la medida del contacto, la alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
2. Una variedad de métodos de la conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y bajo de la constante dieléctrica.
3. Usando el modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
