Datos del producto:
|
Uso típico: | Líquido, polvo, partícula, control llano sólido | Material de la punta de prueba: | 304, PTFE (opcionales) |
---|---|---|---|
Longitud de la punta de prueba: | 500m m (la longitud se puede modificar para requisitos particulares según condiciones del sitio) | Poder de la fuente: | 24VDC, 220VAC (opcionales) |
Temperatura de proceso: | -40~+130℃ | Presión de proceso: | <2.0MPa |
Conexión de proceso: | Hilo, reborde (opcional) | Salida de la señal: | Salida de DPDT, 5A 24VDC o 5A 220VAC |
Alta luz: | Interruptor del nivel de la entrada de Rod Type RF,Sensor llano de la temperatura de la entrada normal del RF,Sensor llano 2.0MPa de la entrada del sensor llano 2.0MPaRF de la entrada del RF |

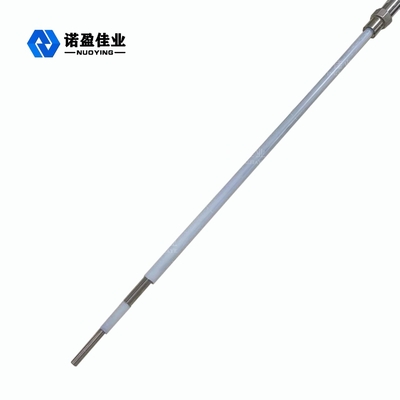

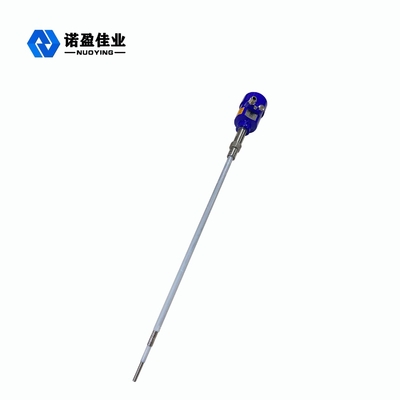

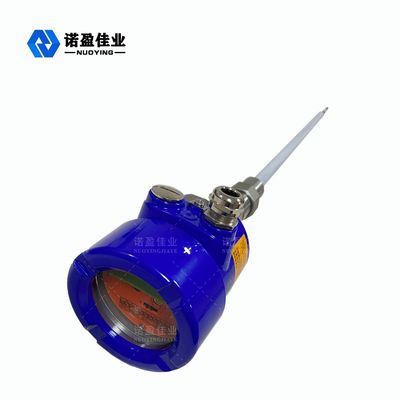

Interruptor normal NYSP - UK861 del nivel de la entrada de Rod Type RF de la temperatura
Principio de funcionamiento del interruptor del nivel de la entrada de NYSP-UK861 RF
La teoría de operación de los interruptores del nivel de la conductividad de la radiofrecuencia se basa en tecnología de la capacitancia de la radiofrecuencia (RF). Una radiofrecuencia se aplica a la punta de prueba y la influencia causada por el ambiente circundante es determinada por análisis continuo. Porque todos los materiales tienen una constante dieléctrica y su conductividad es diferente del aire, la impedancia total reflejada por los pequeños cambios del cambio de la capacitancia cuando la punta de prueba está en contacto con el material. Porque la punta de prueba activada y la pared del buque constituyen las dos placas de polo del condensador, del aislador de la punta de prueba y del aire circundante para llegar a ser dieléctricas se aumenta los materiales, y el efecto capacitivo cuando el aire (cuya constante dieléctrica es 1,0) es substituido por cualquier otro material (constante dieléctrica > 1). Así, la impedancia del uso se cambia. Es decir, el cambio en valor de la capacitancia causa un cambio en impedancia. Este efecto es medido por el circuito y después comparado al marco de referencia de la referencia establecido por el ajuste de la sensibilidad (circuito). El ajuste correcto de la sensibilidad del interruptor del nivel de la entrada del RF afecta al cambio correcto en salida del sensor. El conjunto de circuitos del Nul1-KoTeTM de la punta de prueba permite que el circuito de la medida ignore la acumulación material en la punta de prueba que causaría de otra manera un fracaso de la sensibilidad. El circuito de Nul1-KoTeTM se excita con la misma radiofrecuencia potencial que ésa aplicada a la punta de prueba de detección. Puesto que la corriente no puede fluir en el mismo potencial, el circuito de Nul1-KoTeTM aísla el flujo actual que fluye normalmente de la punta de prueba activada a través del material apilado a la pared del buque. Se mide esta manera el material alrededor de la punta de prueba activada, no el material apilado.
Característica del diseño del interruptor del nivel de la entrada de NYSP-UK861 RF
1.Versatile: Se pueden utilizar en una variedad de medios conductores y no-conductores, tales como líquidos, los materiales viscosos, partículas, polvos, y las cenizas volantes.
2.Anti-adhesive: El conjunto de circuitos antiadhesivo patentado elimina las señales falsas causadas por la adherencia material.
punta de prueba 3.Detachable: No hay conexión de cable entre el regulador y la punta de prueba, así que el regulador puede ser quitado y ser substituido en cualquier momento sin afectar al material entrante o saliente.
4.High y resistencia de la baja temperatura: Conveniente para el ambiente de trabajo de -184℃ a 280℃, y la punta de prueba de cerámica para una temperatura más alta está también disponible;
forma 5.Output: la salida de la señal de la retransmisión del doble-tiro del Doble-cuchillo, mientras que hay una luz de situación para mostrar la situación de la salida, y allí es segundos de una función del retraso de 0 a 30.
diagnosis 6.Non-intelligent: Después de poder encendido, el circuito del instrumento detecta automáticamente si la situación de trabajo es normal.
Parámetros técnicos del interruptor del nivel de la entrada de NYSP-UK861 RF
Uso típico | Líquido, polvo, partícula, control llano sólido |
Material de la punta de prueba | 304, PTFE (opcionales) |
Longitud de la punta de prueba | 500m m (la longitud se puede modificar para requisitos particulares según condiciones del sitio) |
Poder de la fuente | 24VDC, 220VAC (opcionales) |
Temperatura de proceso | -40~+130℃ |
Presión de proceso | <2.0MPa |
Conexión de proceso | Hilo, reborde (opcional) |
Salida de la señal | Salida de DPDT, 5A 24VDC o 5A 220VAC |
De retraso de tiempo | ajuste 0-30s |
Alarma del fracaso | Límite superior o más bajo, ajustable en sitio |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 GA (opcional) |
Nota: Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios.
Campo del uso del interruptor del nivel de la entrada de NYSP-UK861 RF
maquinaria 1.Casting: Detecte el nivel de la arena.
tratamiento de aguas 2.Environmental: Detecte el nivel de las aguas residuales.
maquinaria 3.Hydraulic: Detecte el nivel del aceite lubricante
maquinaria 4.Construction: Detecte el nivel material del tanque del silo y de la mezcla de cemento.
molino 5.Flour: Detecte el nivel material de harina y de trigo.
fábrica 6.Feed: Detecte el nivel de la comida de soja.
planta 7.Power: Detecte el nivel material de cenizas volantes.
fábrica 8.Glass: Detecte el nivel material de arena del cuarzo y de vidrio quebrado.
planta 9.Chemical: detecte el nivel líquido de poliéster, de Spandex, de ácido, álcali y otros materiales químicos.
planta 10.Boiler: Detecte el nivel del agua del tambor del vapor y de otros recipientes del reactor.
ocasiones 11.Other: Detección de gas natural, de zumo de fruta, de salsa de tomate, de etc.
