Datos del producto:
|
| Diámetro: | DN15~DN200 | Material de medición del tubo: | 316L, 304, 304 alineados con PTFE |
|---|---|---|---|
| Ratio de la gama: | De tipo standard: 10:1; Tipo especial: 20:1 | Temperatura media: | Estándar: - 40~+100℃ |
| Conexión: | Reborde, abrazadera, hilo, hilo de la cordura | Exactitud: | 1,5% |
| Alta luz: | Tipo mojado rotámetro del tubo del metal,Metro de flujo del rotámetro del gas,Rotámetro líquido del tubo del metal |
||

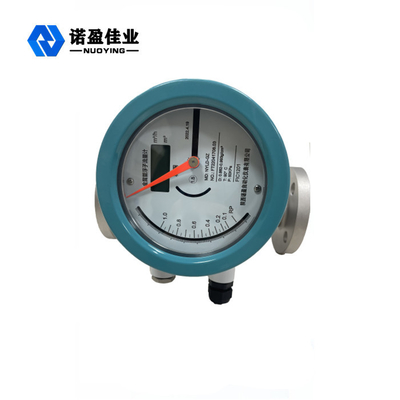

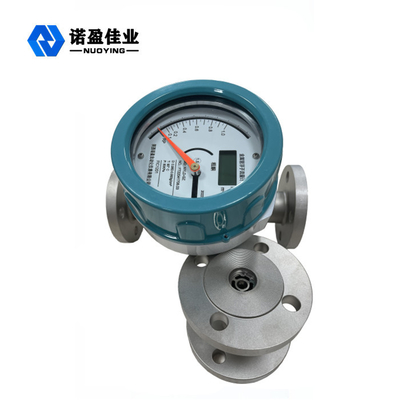

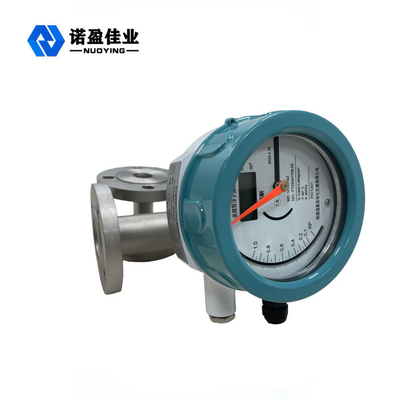

Tipo mojado metro del área variable de la alta exactitud de flujo del rotámetro del tubo del metal del gas de líquido
Tipo mojado descripción del área variable de la alta exactitud del metro de flujo del rotámetro del tubo del metal del gas de líquido:
El rotámetro del tubo del metal es un metro de flujo del área variable basado en la medida de la posición de flotador. Adoptando la estructura toda de metal y el diseño conceptual modular, es ampliamente utilizado en la medida del flujo y el control de proceso bajo ambiente complejo y duro en diversas industrias, con el pequeño volumen, pequeña pérdida de presión, ratio grande de la gama (10: 1), corriente del etc., especialmente convenientes para los medios con tarifa de poca intensidad de la velocidad y del flujo bajo. Debido a su excelente rendimiento, confiabilidad y precio competitivo, es ampliamente utilizada en los campos del aceite, de la industria química, de la fabricación de acero, de la luz industrial, del flujómetro del tubo del metal del agua etc. toma muchos diversos materiales y es conveniente para la medida del flujómetro de todos los medios corrosivos anticorrosivos, corrosivos y fuertes.
Tipo mojado característica del área variable de la alta exactitud del metro de flujo del rotámetro del tubo del metal del gas de líquido:
1.Single árbol, exhibición elegante, alta confiabilidad, mantenimiento fácil, tiempo de la larga vida.
requisito 2.Less en el tubo.
ratio 3.Flow: 10:1, tipo especial: 20: 1.
4.Suitable para las medidas de medios con pequeña tarifa del tubo y del flujo bajo.
Exhibición 5.LCD, exhibiendo flujo instantáneo y flujo entero al mismo tiempo.
transmisión de acoplamiento magnética 6.Non-contacting.
estructura 7.Metal, conveniente para los medios y los ambientes corrosivos fuertes con condiciones das alta temperatura, de alta presión e inflamables y explosivas.
8.Two-wire disponible, batería y fuente de la CA a elegir.
función de la calibración de los parámetros 9.Multiple, restauración y respaldo, función de los datos de la protección del poder-fracaso.
Tipo mojado parámetros del área variable de la alta exactitud del metro de flujo del rotámetro del tubo del metal del gas de líquido:
| Gama de medición | Agua: 1~200000L/H (20°C) |
| Aire: 0.03~6000m3/h (20°C, 0.1013MPa) | |
| Proporción de la gama de medición | Estándar: 10:1; Especial: 20:1 |
| Clase de la exactitud | Estándar: 1,5; Especial: 1,0 |
| Clase de la presión | Estándar: DN15~DN50≤4.0MPa; DN80~DN200≤1.6MPa |
| Alta presión: DN15~DN50≤32MPa; DN80~DN200≤16MPa | |
| Pérdida de presión | 7kPa~70kPa |
| Temperatura media | Estándar: - 40°C~+100°C; PTFE: - 50°C~+100°C |
| Alta presión: 110°C~+450°C | |
| Viscosidad media | DN15: η<5mpa> |
| DN25: η<250mpa> | |
| Temperatura del ambiente | Tipo remoto: -40°C~+85°C |
| Sobre el terreno indicador de la aguja: -40°C~+100°C | |
| Tipo de conexión | Estándar: Reborde estándar DIN2501; especial: modifique para requisitos particulares |
| Conexión de la conexión |
Hilo femenino M20×1.5 (Hilo femenino 1/2NPT para Exd a prueba de explosiones) |
|
Fuente de alimentación
|
Estándar: 24VDC dos-línea 4~20mA (12VDC~32VDC) |
| Tipo de cuidado: 24VDC cuatro-línea 4~20mA (18VDC~18VDC) | |
| Tipo de la CA: 85~265VAC 50HZ | |
| Tipo de la batería: batería de litio de 3.6V 7.5AH (3 años de curso de la vida) | |
| Característica de la resistencia de cargamento | Dos-línea: cargamento máximo resistance=50× (voltage-12) Ω=600Ω 24V |
| Multilínea: resistencia de carga máxima 500Ω | |
| Salida de la señal de peligro | Salida amonestadora del interruptor del tubo de Reed, límite superior y advertencia del flujo de un límite más bajo (capacidad de contacto 1A 30VDC) |
| Salida eléctrica de la retransmisión (capacidad de contacto 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
| Salida de pulso |
Espacio mínimo 50ms (100mA cargado máximo 30VDC, resistencia interna 100Ω) |
| Exhibición del LCD | Alcance instantáneo de la exhibición del flujo: 0~50000 |
| Alcance total de la exhibición del flujo: 0~99999999 | |
| Grado de la protección | IP65 |
| Grado a prueba de explosiones | Exia II CT5Ga Exd II BT6Gb |
