| Nombre De La Marca: | nuoyingjiaye |
| Model Number: | Serie NYRD-806 |
| MOQ: | 1 |
| Precio: | $130 to $9000 |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | mes de 500 PC pre |

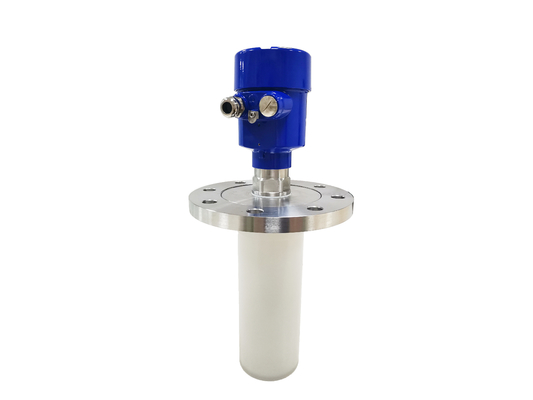

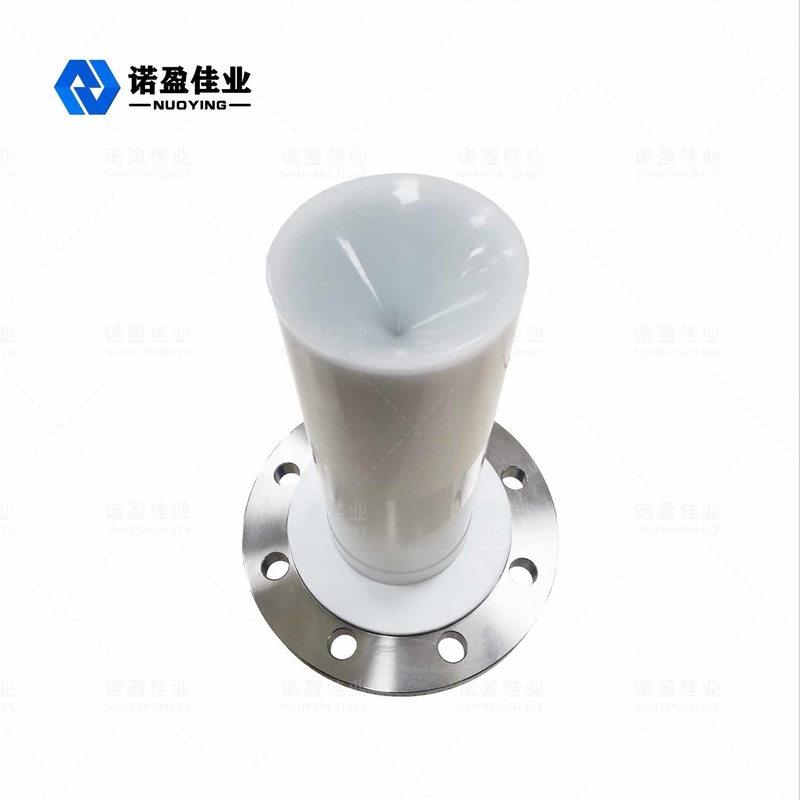

El sensor llano de la serie del metro NYRD80X del radar es un instrumento de medida de alta frecuencia del nivel del radar 26GHz con una distancia máxima de la medida de 80 metros. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar un análisis más de alta velocidad de la señal y el proceso, para poder utilizar el instrumento para algunas condiciones complejas de la medida tales como oro de la reacción y silos sólidos.
Principio de funcionamiento de transmisor llano del radar
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo que toma para ir hacia adelante y hacia atrás es casi instantáneo)
Dato de la medida: la superficie de aislamiento del superficie inferior del hilo o del reborde.
Nota: al usar la sincronización del nivel del objeto del radar, asegúrese de que el nivel material más alto no puede entrar en el área de medida ciega (el área mostrada en D).
Características del diseño del transmisor llano del radar
◎El tamaño de la antena es pequeño, fácil instalar, radar sin contacto, ningún desgaste, ninguna contaminación.
◎Casi impermeable a la corrosión y a la espuma. No afectado por el cambio medio de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poco efecto sobre el trabajo del metro llano de alta frecuencia.
◎Longitudes de onda más cortas, una mejor reflexión de superficies sólidas que se inclinan.
◎El ángulo de haz es pequeño, concentración de la energía, aumenta la capacidad del eco al mismo tiempo es conducente evitar interferencia.
◎El ángulo muerto de la medida es más pequeño, y los buenos resultados se pueden alcanzar para la pequeña medida del tanque.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede alcanzar mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
Parámetro técnico del transmisor llano del radar NYRD86
| Uso típico | Toda clase de líquido (corrosión fuerte, constante dieléctrica baja, revolvimiento, vapor, cristalización, condensación, mezcla, temperatura alta y alta presión, etc) |
| Toda clase de polvo (polvo fuerte, polvo, polvo del cemento, polvo de cal, cenizas volantes, cristalización, etc) | |
| Toda clase de sólido (grano, pequeñas piedras, mineral de hierro, carbón, etc.) | |
| Modelo del producto | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Forma de la antena | Tipo de la barra, tipo del agua, tipo de la placa, tipo del cuerno, superficie que pulimenta, lente de la perspectiva |
| Material de la antena | PTFE, 304/316, PP, PFA |
| Gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| Exactitud de la medida | 0.05%~0.1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + ℃ 260, - 40 ~ + ℃ 1200 |
| Presión de proceso | - 0,1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera sanitaria (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP65, IP67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6 GA, ExdIICT6Gb (véase el certificado para los detalles) |
Nota del ※: ¡El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios!
