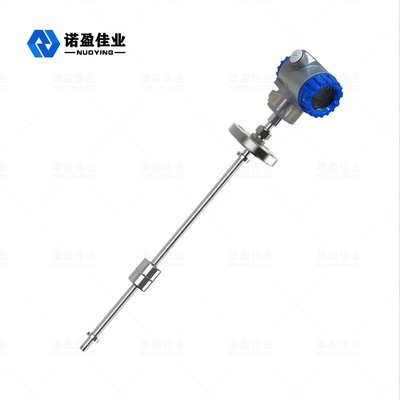

NYFZ SS304 Transmisor de nivel tipo flotador magnético 50-5000 mm 720 mW

Medidor de nivel de flotador magnético NYFZ Transmisor de nivel Medición de nivel de líquido

Medidor de nivel de flotador magnético

Flotador MagnéticoNivel MetroOperando Principio

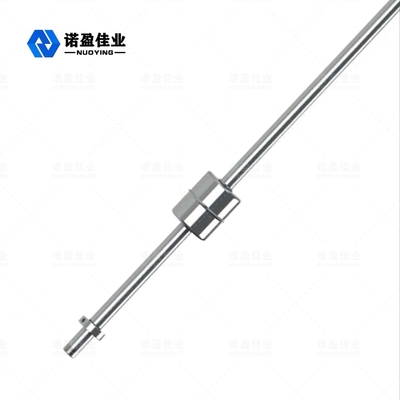

El medidor de nivel de líquido magnético utiliza el flotador magnético anular hacia arriba o hacia abajo con el nivel de líquido para hacer que el transmisor conduzca la succión del tubo de resorte seco en la varilla de medición, convierta el nivel de líquido en la señal de hidroxilamina de salida de electrorresistencia correspondiente y luego instale el Módulo de circuito de transmisión integrado en la caja de conexiones.La señal de resistencia se convierte en una salida de señal estándar de 4^2OmA de dos hilos, y el medidor de nivel de líquido de levitación magnética también proporciona la pantalla digital LED de campo para medir el nivel de líquido.Los productos de la serie NYFZ-X son estándar, anticorrosivos y a prueba de explosiones.

Basado en el principio de flotabilidad y acoplamiento magnético, el indicador de nivel de líquido de levitación magnética está equipado con un grupo de tubos de resorte seco y resistencias precisas en el tubo de detección.Cuando el flotador magnético se mueve hacia arriba y hacia abajo a lo largo del tubo de detección con la variación del nivel de líquido, la resistencia de salida del tubo de ensayo cambia conectando el tubo de resorte seco al nivel del líquido a su vez.El módulo del circuito de conversión en la caja de conexiones convierte el valor de resistencia a la salida de corriente de 4〜20mA.

MagnéticoFlotador NivelMetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Flotador Magnético Nivel MetroCaracteristicas de diseño

• Estructura simple, operación sólida y confiable, estable.
• Display en rojo indicador de nivel de líquido, intuitivo, llamativo y fácil de leer
• Se puede seleccionar una variedad de formas de instalación, una variedad de formas de conexión.
• El rango de medición es amplio y todo el proceso de medición no tiene áreas ciegas.
• Medición continua del nivel de líquido de varios líquidos y medios de alta temperatura, alta presión, corrosivos, inflamables y explosivos.
• El monitor está completamente aislado del medio medido, seguro y confiable.
• Diseño profesional para presiones y temperaturas especiales

Flotador MagnéticoNivelRequisito de instalación del medidor

• Antes de la instalación, verifique si el anillo de límite del flotador está suelto debajo de la tubería de detección, como aflojándolo con una llave para evitar que el flotador se deslice durante el uso;
• La instalación debe ser vertical para garantizar que el flotador magnético pueda moverse libremente hacia arriba y hacia abajo del tubo de ensayo.
• Evite la conductividad magnética alrededor del tubo de detección, de lo contrario, afectará directamente el funcionamiento normal del medidor de nivel de líquido;
• Para facilitar el escalado de medios, el instrumento debe limpiarse regularmente para evitar bloquear el flotador y afectar la medición.
• Los métodos de instalación específicos son los siguientes:
• Método 1: mecanizar el orificio de instalación en la cubierta de la brida y girar directamente en el medidor de nivel de líquido de levitación magnética, como se muestra en la figura 1;
• Método 2: medidor de nivel de levitación magnética fijo con soporte de sensor y tuerca de bloqueo.Este método es adecuado para medir el nivel de líquido en un tanque abierto, como se muestra en la figura 2
• Método 3: se procesa un orificio de rosca G2 en la tapa del tanque, que es conveniente colocar en la bola flotante, como se muestra en la figura 3;
• Método 4: la longitud de la varilla de medición se puede ajustar de acuerdo con la altura del nivel del líquido utilizando el cabezal de conexión móvil, como se muestra en la figura 4

Flotador MagnéticoNivelCampo de aplicación del medidor

El medidor de nivel Maglev es adecuado para mostrar el nivel de líquido en contenedores de productos químicos, petróleo y otros equipos industriales.En la actualidad, se ha utilizado ampliamente en las industrias petrolera, química, metalúrgica, energética, alimenticia, farmacéutica, papelera y otras industrias de medición y control de nivel de líquido.
