Datos del producto:
|
| Gama de medición: | los 30m | Frecuencia: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Material: | 304,316L (opcional) | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Muestreo: | muestras/s del eco 55 |
| Interfaz de comunicaciones: | Protocolo de comunicación del CIERVO | Presión de proceso: | -0.1-4MPa |

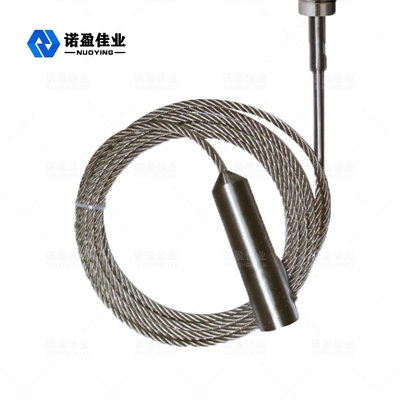

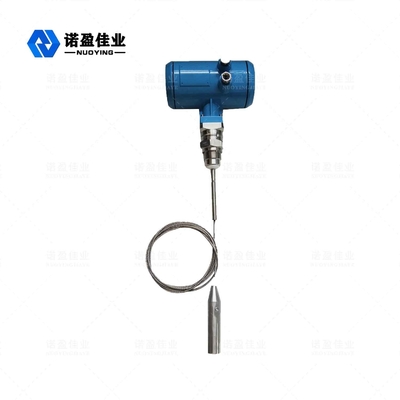

Metro llano del radar de la onda dirigida de NYRD701 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar
| Parámetros |
Frecuencia: 100MHZ-1.8GHZ Gama de medición: - cable: los 0-30m; barra, coaxial: los 0-6m Repetibilidad: ± 3m m Resolución: 1m m Muestreo: muestras/s del eco 55 Velocidad de la respuesta: 0.2S (dependiendo del uso real) Señal de la corriente de salida: 4-20mA Exactitud: <0> |
| Interfaz de comunicaciones | Protocolo de comunicación del CIERVO |
| Conexión de proceso |
G1-1/2 Reborde DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Poder |
Poder: 24VDC (± el 10%), voltaje de ondulación: 1Vpp Consumo de energía: 22.5mA máximo |
| Condiciones ambientales | ℃ de la temperatura -40 ~ ℃ +80 |
| Vivienda del grado de la protección | IP67 |
| Niveles de la explosión | EXiaIICT6 |
| Conexión del alambre de la salida de la fuente y de la señal de alimentación de la instrumentación |
Distribución de un cable protegido dos-corazón Entrada del cable: 2 M20 × 1,5 (el diámetro de los cables de 5 - 9m m) |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
El radar de la onda dirigida es la clase de instrumento de medida que se base en el principio de viaje del tiempo. La onda de radar viaja a la velocidad de la luz, y su tiempo en marcha se puede convertir en una señal llana por los componentes electrónicos. La punta de prueba emite los pulsos de alta frecuencia que se separan a lo largo del cable, y los pulsos se reflejan detrás cuando encuentran la superficie material y son recibidos por el receptor dentro del metro. La señal de la distancia entonces se convierte a la señal llana.
Distancia llana de la medida del metro del radar
La tabla siguiente enumera la relación entre las diversas categorías del medio medido y la distancia de medición.
| Índice medio | DK (ε) | Partículas sólidas | Líquido | Gama de medición |
| 1 | 1,4… 1,6 | - Gas de condensación, e.g. N2CO2 | 3M (se refiere solamente a la punta de prueba coaxial de la barra) | |
| 2 | 1,6… 1,9 |
- Partículas plásticas de la correa - Piedra de cal, cemento especial - Azúcar |
- Gas de petróleo licuado, e.g propano - Solvente - Freón 12/Freón - Aceite de palma |
los 25m |
| 3 | 1,9… 2,5 | - Cemento ordinario, yeso | - Aceite mineral, combustible | los 30m |
| 4 | 2,5… 4 |
- Cereales, semilla - Piedra - Arena |
- Benceno, estireno, tolueno - Furano - Naftalina |
los 30m |
| 5 | 4… 7 |
- Piedra mojada, mineral - Sal |
- Clorobenceno, cloroformo - Espray de la celulosa - Ácido hidroclórico del isocianurato, amina |
los 30m |
| 6 | >7 |
- Polvo de metal - Negro de carbono - Carbón |
- Líquidos acuosos - Alcohol - Amoníaco líquido |
los 30m |
