Datos del producto:
|
Uso típico: | Líquidos, polvos, partículas sólidas, medios corrosivos | Material de la antena: | Cable flexible/304/PTFE (opcional) |
---|---|---|---|
Conexión de proceso: | Rosca de tornillo, reborde (opcional), | Temperatura de funcionamiento: | -40~130℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Gama de frecuencia: | 1,8 GHz |
Exactitud: | ±1mm | Fuente de alimentación: | 24VDC o 220VAC |

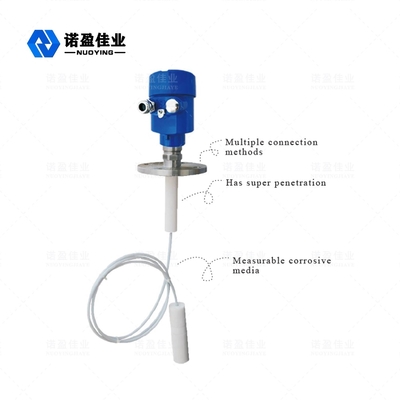

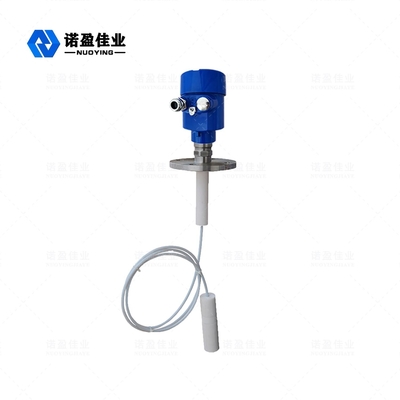

NYRD701 PTFEOnda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
Aplicación tipica | Líquidos, polvos, partículas sólidas, medios corrosivos |
material de la antena | Cable flexible/304/PTFE (opcional) |
Rango de medición | 30 metros |
Exactitud | ±1 mm |
Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos) |
Temperatura media | -40~+130℃,-40~+250℃ |
Presión | e -0.1~4.0MPa |
Proceso de conexión | Rosca, Brida (opcional) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6 (opcional) |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Antena de medidor de nivel de radar de onda guiada que utiliza material PTFE, PTFE (teflón o PTFE), comúnmente conocido como "rey de los plásticos", está compuesto de tetrafluoroetileno mediante la polimerización de compuestos poliméricos, tiene una excelente estabilidad química, alta resistencia a la corrosión, sellado, lubricación no es pegajoso, tiene aislamiento eléctrico y buena resistencia al envejecimiento, el PTFE tiene las siguientes características:
Radar Nivel MetroOperando Principio
El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero), y cuando se encuentra con el medio medido, debido al cambio repentino de la constante dieléctrica, provoca la reflexión y una parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
