Repetibilidad el 1000m del sensor del metro de flujo de la turbina de la alta precisión buena



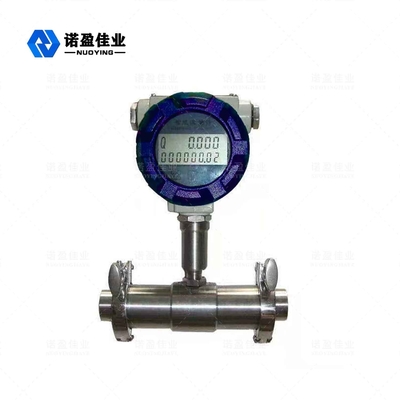

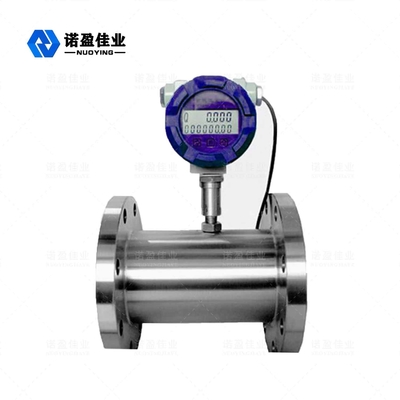

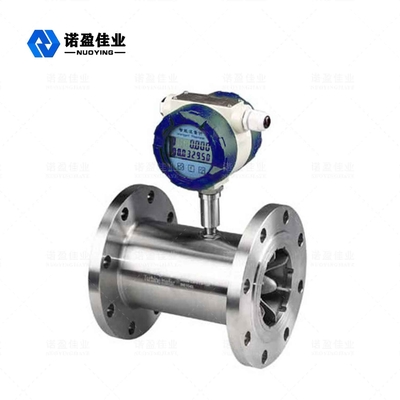

NYLDTurbina Medidor de corriente



el NYLDEl caudalímetro de turbina (abbr. TUF) es un tipo principal de caudalímetros de impulsor que también incluye el anemoscopio y el medidor de agua.TUF se compone de Sensor y Conversion-Show.El sensor reacciona a la velocidad promedio del fluido con un rotor de palas múltiples para especular el valor del flujo y el valor del flujo acumulativo.La velocidad (o círculos) del rotor se puede captar mediante un mecanismo, inducción electromagnética, fotoelectricidad, antes de mostrar y transmitir los registros mediante un dispositivo de lectura.
Se dice que Estados Unidos anunció la primera patente TUF a principios de 1886. La patente de 1914 registró que el valor del flujo TUF es relevante para la frecuencia.El primer TUF desarrollado en 1938 se aplica para medir el flujo de combustible en la aeronave.Eventualmente se logra su uso en la industria hasta el final de la segunda guerra mundial, ya que es urgente que el motor a reacción y el combustible líquido para aviones exijan un instrumento de medición de flujo de respuesta rápida y alta precisión.Hoy en día, se puede utilizar ampliamente en los campos del petróleo, la química, la defensa, la ciencia, la medición, etc.
NYLDLos medidores de flujo de turbina de la serie cuentan con la tecnología líder que se integra con un diseño avanzado para producir la nueva generación de medidores de flujo de turbina con características de estructura simple, peso ligero, alta precisión, buena repetibilidad, reacción flexible, instalación/mantenimiento/aplicación conveniente, etc. Es ampliamente se aplica para medir el líquido cuya viscosidad cinemática es inferior a 5*10-6㎡/s y no tiene impurezas de fibra, grano, etc., ni interacción corrosiva con el acero inoxidable 1Cr18Ni9Ti, 2Cr13 y A12O3, y la aleación dura en el sello tubería.El líquido de la cinemática por encima de 5*10-6㎡/s se puede medir después de la calibración de líquido real del caudalímetro.Se puede utilizar en el control de valor, sirena cuando el exceso, si la coordinación con el instrumento de visualización especial.Por lo tanto, es el instrumento ideal para medir el valor del flujo y ahorrar energía.



NYLDTurbina Medidor de corriente Parámetros básicos/Especificaciones técnicas



Especificación técnica



Diámetro nominal (mm) y método de conexión	4,6,10,15,20,25,32,40 (conexión de la banda de rodadura) 15,20,25,32,40 (conexión de banda de rodadura y brida) 50,65,80,100,125,150,200 (conexión de brida)
Clase de precisión	Precisión regular ±1%R, ±0.5%R, Máxima precisión ±0,2 % R
Tasa de rango de medición	1:10,1:15,1:20
Material del instrumento	acero inoxidable 304;acero inoxidable 316L;etc
Temperatura media (℃)	－20 ～ ＋120 ℃
Condiciones ambientales	Temperatura: -10～＋55 ℃, Humedad relativa: 5％～90％ Presión atmosférica: 86 ～ 106 Kpa
Salida de señal	Sensor: señal de frecuencia de pulso, bajo nivel≤0.8V alto nivel≥8V. Transmisor: señal actual 4～20mA CC dos cables
Suministro de energía	Sensor: +12 V CC, +24 V CC (opción) Transductor: +24V CC Medidor de tipo de visualización de escena: celda de litio de 3,2 V
Línea de transmisión de señal	STVPV 3×0,3 (tres cables), 2×0,3 (dos cables)
Distancia de transmisión	≤1000m
Interfaz de línea de señal	Rosca interna M20×1.5
Clase a prueba de explosiones	ExdIIBT6
Clase de protección	IP65



Rango de medición y presión de trabajo para líquido



Nominal Diámetro (mm)	Caudal normal (m3/h)	Caudal de expansión (m3/hora)	Presión de tolerancia normal (Mpa)	Presión de tolerancia especial (Mpa) (conexión de brida)
DN4	0,04—0,25	0,04—0,4	6.3	12, 16, 25
DN6	0,1—0,6	0,06—0,6	6.3	12, 16, 25
DN10	0,2—1,2	0,15—1,5	6.3	12, 16, 25
DN15	0,6—6	0,4—8	6.3, 2.5 (brida)	4.0, 6.3, 12, 16, 25
DN20	0,8—8	0,45—9	6.3, 2.5 (brida)	4.0, 6.3, 12, 16, 25
DN25	1—10	0,5—10	6.3, 2.5 (brida)	4.0, 6.3, 12, 16, 25
DN32	1.5—15	0,8—15	6.3, 2.5 (brida)	4.0, 6.3, 12, 16, 25
DN40	2—20	1—20	6.3, 2.5 (brida)	4.0, 6.3, 12, 16, 25
DN50	4—40	2—40	2.5	4.0, 6.3, 12, 16, 25
DN65	7—70	4—70	2.5	4.0, 6.3, 12, 16, 25
DN80	10—100	5—100	2.5	4.0, 6.3, 12, 16, 25
DN100	20—200	10—200	2.5	4.0, 6.3, 12, 16, 25
DN125	25—250	13—250	1.6	2.5, 4.0, 6.3, 12, 16
DN150	30—300	15—300	1.6	2.5, 4.0, 6.3, 12, 16
DN200	80--800	40—800	1.6	2.5, 4.0, 6.3, 12, 16



Rango de medición y presión de trabajo para gas



Modelo	Diámetro (mm)	Tasa de flujo (m3/hora)	Caudal inicial (m3/hora)	Presión de tolerancia (Mpa) (conexión de brida)
25A	25 (1”)	0.7—7	0.6	4.0 Brida o Rosca
25B		1.5—15	1.0	4.0 Brida o Rosca
25C		3—30	2.0	4.0 Brida o Rosca
40A	40 (1,5")	4—40	2.5	4.0 Brida o Rosca
40B		8—80	3	4.0 Brida o Rosca
50A	50 (2”)	10—100	3.5	Brida 4.0
50B		15—150	4	Brida 4.0
80	80 (3”)	15—300	4	1.6 Brida
100	100 (4”)	20—400	5	1.6 Brida
150	150 (6”)	50—1000	8	1.6 Brida
200	200 (8")	100—2000	20	1.6 Brida
250	250 (10”)	150—3000	30	1.6 Brida
300	300 (12")	200—4000	40	1.6 Brida



NYLDTurbina Medidor de corriente Operando Principio



A medida que el líquido medido fluye a través del sensor, la paleta impulsada comienza a girar, cuya velocidad es directamente proporcional al flujo promedio en la tubería.El giro de la paleta cambia periódicamente el valor de resistencia magnética del transductor magnetoelástico.El flujo magnético en la bobina de prueba magnética cambia cíclicamente con él para producir voltaje inducido periódico, es la señal de pulso, que se enviará a la pantalla para mostrar después de amplificada por la lupa.

La ecuación de caudal del caudalímetro de turbina incluye una práctica y una teórica:

• Ecuación práctica:

q_v=joder

q_metro= Q_vvρ

q_vse refiere al caudal volumétrico, (unidad: m³/s)

q_metrose refiere al caudal másico, (unidad ㎏/s)

f : consulte la frecuencia de la señal de salida (unidad Hz)

k : se refiere al factor del Caudalímetro, (unidad P/m³).

La curva relacionada del factor del caudalímetro y el caudal se encuentra en el gráfico (Diagrama: Curva característica del caudalímetro de turbina).Como ve, la curva del factor se puede dividir en dos partes de linealidad y no linealidad.La parte lineal representa dos tercios de la curva completa, cuya característica está relacionada con la estructura, el tamaño de los sensores y la viscosidad del fluido.La característica en la parte de no linealidad está influenciada por la fuerza de fricción del cojinete, la resistencia a la viscosidad del líquido.Cuando el caudal está por debajo del límite inferior del sensor, el factor del instrumento aumenta rápidamente con él.El valor de la pérdida de presión y el caudal son similares a las relaciones cuadráticas.Si el caudal supera el límite superior, preste atención para evitar la cavitación.Cuando los caudalímetros de turbina tienen una estructura similar, sus curvas tienen características similares pero tienen diferentes errores del sistema.





El factor del sensor puede calcularse mediante un instrumento de calibración, que puede no tener en cuenta el mecanismo de fluido interno del sensor, y puede confirmarse mediante la entrada del caudal y las señales de pulso de frecuencia emitidas.Entonces podemos ver el sensor como una caja negra, que es conveniente para la aplicación.Pero tenga en cuenta que el factor de conversión (o factor del instrumento) debe cumplir con algunas condiciones cuya condición de calibración es la condición de referencia.Si se desvía de esta condición, el factor cambiará.Los cambios se determinarían en términos del tipo de sensor, la condición de instalación de la tubería y los parámetros físicos del fluido.

• Ecuación de caudal teórico:

Según el teorema del momento de la cantidad de movimiento se puede enumerar la ecuación del movimiento del impulsor.

jdwdt=M₁-METRO₂-METRO₃-METRO₄

En la fórmula,

J: momento de inercia del impulsor;

dwdt:aceleración de rotación;

METRO₁: Torque impulsado por líquido

METRO₂: Momento de resistencia viscosa

METRO₃: Momento de rozamiento del rodamiento

METRO₄: Momento magnético.

Cuando el impulsor gira a velocidad constante, Jdwdt=0, y M₁=M₂+M₃+M_4.A través del análisis en la teoría y la verificación en el experimento, se puede deducir la fórmula que es:

n=Aq_v+B-Cq_v

En la fórmula,

n: se refiere a la velocidad de rotación del impulsor;

q_v: se refiere al caudal volumétrico;

A: los factores relacionados con las propiedades físicas del fluido (incluyen densidad, viscosidad, etc.), parámetros de la estructura del impulsor (ángulo de la hoja, diámetro del impulsor, área transversal del canal de flujo, etc.);

B: los factores relacionados con la separación de la paleta superior y la distribución de la velocidad del flujo del fluido;

C: el factor relacionado con el momento de fricción.

Los académicos nacionales y extranjeros han propuesto muchas ecuaciones de flujo en teoría, aplicadas a varias estructuras de sensores y condiciones de trabajo de fluidos.Hasta ahora, la característica hidrodinámica de los instrumentos de turbina aún no está clara, ya que tiene una relación complicada con la propiedad física del fluido y las características del flujo.Por ejemplo, cuando aparece una distribución de velocidad de remolino y asimetría en el campo de flujo, las características hidrodinámicas son muy complicadas.

Por lo tanto, los factores del instrumento no pueden deducirse mediante una fórmula teórica, pueden confirmarse mediante una calibración de flujo real.Pero la fórmula teórica ha sido significativa en la práctica.Se puede utilizar en la instrucción en el diseño del parámetro de la estructura del sensor y el pronóstico, y la evaluación de la regla de cambio del factor del instrumento.



NYLDTurbina Medidor de corriente Rasgo

• Alta precisión (precisión regular ± 1 % R, ± 0,5 % R, máxima precisión ± 0,2 % R);
• Buena repetibilidad (a corto plazo alcanza 0,05%--0,2%), prioridad para ser utilizado en la liquidación de operaciones por su altísima precisión en la calibración regular o en línea.
• La salida de señal de frecuencia de pulso es aplicable al cálculo de la totalidad y la conexión de la computadora sin desviación cero y una fuerte capacidad antiinterferente.
• Se puede lograr alta frecuencia (3-4kHz) y tiene alta resolución.
• Amplia rangeabilidad: el diámetro medio o grande puede alcanzar 1:20 y los diámetros pequeños son 1:10.
• Estructura compacta y liviana, instalación y mantenimiento convenientes, amplia capacidad de aplicación.
• Aplicación a la medición de alta presión con su orificio de apertura innecesario para convertirlo en instrumentos de alta presión.
• Los sensores de versión personalizada completa se pueden diseñar para diferentes tipos de acuerdo con las necesidades especiales de los usuarios.Por ejemplo, tipo de baja temperatura, tipo de alta presión, tipo sanitario, etc.
• Se pueden fabricar del tipo inserción, que es aplicable a la medida de grandes diámetros normales por su poca pérdida de carga, bajo precio, detención innecesaria del flujo para sacarlo, y conveniente instalación y mantenimiento.

NYLDTurbina Medidor de corrienteCategoría



1. La serie NYLD se puede dividir en dos categorías por función:

• Sensor/transmisor de flujo de turbina
• Caudalímetro de turbina de integración inteligente

2. Ilustración de función:



Transmisor/sensor de flujo de turbina

Este tipo de productos no tienen función de visualización de escena, solo producen señales para transmitir la salida a una distancia lejana.Las señales de flujo se pueden dividir en señal de pulso o corriente (4-20ma).Este instrumento tiene un precio bajo, ensamblaje alto, tamaño pequeño, por lo que puede ser aplicable para combinar con el segundo visualizador, PLC, DCS, así como con el sistema de control de la computadora para usar.

De acuerdo con las diferentes salidas de señal, se puede dividir en tipos NYLD-N y NYLD-A.



NYLD—Sensor N
Fuente de alimentación de 12-24 V CC, salidas de pulso de tres cables,
nivel alto≥8V, nivel bajo≤0.8V, distancia de transmisión de señal≤1000M.



NYLD: un transmisor
Fuente de alimentación de 24 V CC, salida de señal de corriente de dos cables (4—20 mA), distancia de transmisión de señal≤1000M.



Caudalímetro de turbina de integración inteligente
Adopta una avanzada tecnología de microprocesador de un solo chip de muy bajo consumo de energía para formar un nuevo medidor de flujo inteligente con sensor de flujo de turbina e integración de visualizador de cálculo acumulativo.Tiene muchas ventajas obvias que son pantalla LCD de doble fila en la escena, estructura compacta, lectura directa y clara, alta confiabilidad, antiinterferencias de energía externa, ataques contra truenos y bajo costo, etc.
Tiene los tres puntos de los factores del instrumento rectificados, compensados ​​inteligentemente no lineales y revisión en la escena.
La pantalla LCD de alta claridad muestra simultáneamente el caudal instantáneo (cuatro cifras válidas) y el caudal acumulativo (ocho cifras válidas) y el caudal acumulativo (ocho cifras válidas con reinicio). Todos los datos válidos se pueden conservar durante diez años. Este tipo de turbina Todos los caudalímetros son productos a prueba de explosiones y la clase a prueba de explosiones es ExdIIB6.
Este tipo de caudalímetros de turbina se puede dividir en tipo NYLD—B y NYLD—C en términos de suministro de energía y métodos de transmisión de señales remotas.
NYLD—Tipo B: la fuente de alimentación 3.2V10AH (batería de litio) puede funcionar continuamente durante más de cuatro años, pero no hay salida de señal.
Tipo NYLD—C: fuente de alimentación de 24 V CC en el exterior, señal de corriente normal de dos cables de salida (4-20 m A), y puede agregar comunicación RS485 o HART según la demanda de la escena.



NYLDTurbina Medidor de corrienteElección de tipo



Modelo

Explicación

NYLD- □/ □/ □/ □/ □/ □/ □

DN (mm)

4

4 mm, rango de flujo normal 0,04-0,25 m3/h,amplio rango de flujo0.04-0.4m3/ hora

6

6 mm, rango de flujo normal 0,1-0,6 m3/h,amplio rango de flujo0.06-0.6m3/ hora

10

10 mm, rango de flujo normal 0,2-1,2 m3/h,amplio rango de flujo0.15-1.5m3/ hora

15

Rango de flujo normal de 15 mm 0,6-6 m3/h,amplio rango de flujo0.4-8m3/ hora

20

Rango de flujo normal de 20 mm 0,8-8 m3/h,amplio rango de flujo0.4-8m3/ hora

25

Rango de flujo normal de 25 mm 1-10 m3/h,amplio rango de flujo0.5-10m3/ hora

32

Rango de flujo normal de 32 mm 1,5-15 m3/h,amplio rango de flujo0.8-15m3/ hora

40

Rango de flujo normal de 40 mm 2-20 m3/h, amplio rango de flujo 1-20 m3/ hora

50

Rango de flujo normal de 50 mm 4-40 m3/h,amplio rango de flujo2-40m3/ hora

sesenta y cinco

Rango de flujo normal de 65 mm 7-70 m3/h,amplio rango de flujo4-70m3/ hora

80

Rango de flujo normal de 80 mm 10-100 m3/h, amplio rango de flujo5-100m3/ hora

100

Rango de flujo normal de 100 mm 20-200 m3/h,amplio rango de flujo10-200m3/ hora

125

Rango de flujo normal de 125 mm 25-250 m3/h,amplio rango de flujo13-250m3/ hora

150

Rango de flujo normal de 150 mm 30-300 m3/h,amplio rango de flujo15-300m3/ hora

200

Rango de flujo normal de 200 mm 80-800 m3/h, amplio rango de flujo40-800m3/ hora

Escribe

norte

Tipo básico, fuente de alimentación de +12 V, salida de pulsos, nivel altoyo≥l8V, nivel bajo≤0.8V

A

Salida de corriente de dos hilos de 4—20 mA, tipo de transmisión remota.

B

Fuente de alimentación de la batería, tipo de visualización de escena.

C

pantalla de escena/4—20m Una salida de corriente de dos hilos

C1

Pantalla de escena/protocolo de comunicación RS485

C2

Pantalla de escena/protocolo de comunicación HART

Clase de precisión

05

Clase de precisión 0.5

10

Clase de precisión 1.0

Rango de medicion marca

W

Turbina de amplio rango de flujo

S

Turbina de rango de medición estándar

Materiales

S

Acero inoxidable 304

L

Acero inoxidable 316(L)

A prueba de explosiones

norte

Sin marca, no a prueba de explosiones

mi

A prueba de explosiones (ExdIIBT6)

Clase de presión

norte

Normal (referencia a la imagen anterior)

H(x)

Alta presión (referencia a la imagen anterior)



Nota: DN15—DN40 necesita una conexión roscada regularmente, pero se puede convertir en una conexión de brida agregando "FL" al diámetro nominal en su extremo.



NYLDTurbina Medidor de corrienteTamaño de instalación













Diámetro nominal (mm)	largo(mm)	GRAMO	diámetro (mm)	re (mm)	número de agujero
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
sesenta y cinco	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDTurbina Medidor de corrientePrecauciones en la instalación



(1) El sitio de instalación:
El sensor debe instalarse en los sitios donde sea conveniente mantenerlo, sin vibración de la tubería, sin fuerte interferencia electromagnética e influencia de la radiación caliente.El sistema típico de instalación de tuberías del caudalímetro de turbina se muestra a continuación como se muestra en la imagen.Cada parte de la configuración se puede elegir en vista de los objetos medidos, que no necesitan todos.Es sensible para el medidor de flujo de turbina a la aberración de velocidad y al flujo giratorio, por lo que el sensor de entrada debe ser el flujo de la tubería lo suficientemente desarrollado y coincidir con la tubería recta o el rectificador necesarios.Si los componentes del lado aguas arriba de la resistencia al flujo son variables, la longitud de la tubería aguas arriba generalmente no es inferior a 20D y la longitud de la tubería aguas abajo no es inferior a 5D.Si el espacio de instalación no satisface estas demandas, el rectificador de flujo puede instalarse entre el componente de resistencia de flujo y el sensor.El sensor debe instalarse en el exterior donde evite la luz solar directa y la lluvia.



Tipos de componentes aguas arriba	Doble ángulo de 90°	Curvas dobles en ángulo de 90° al mismo nivel	Curvas de ángulo doble de 90 ° en el nivel diferente	Tubo reductor concéntrico	Abra toda la válvula	Abra la mitad de la válvula	Longitud del lado aguas abajo
L/DN	20	25	40	15	20	50	5



(2) Las demandas de instalación en la conexión con tuberías:
El sensor instalado horizontalmente exige que la inclinación de la tubería no sea visible (generalmente dentro de 5°), y el sensor instalado verticalmente debe ser igual. El sitio necesario para funcionar continuamente debe instalar la tubería de derivación y una válvula de corte confiable. .Se debe asegurar que la tubería de derivación no tenga fugas al medir.
La ubicación del sensor en una tubería nueva se reemplaza primero por una tubería corta.Después de que se haya limpiado el interior de la tubería, la tubería corta se puede volver a convertir formalmente en sensor.Debido a que este paso siempre ha sido reglectado, el sensor a menudo puede dañarse durante la limpieza de la tubería.
Si el fluido medido incluye impurezas, el filtro debe instalarse antes del sensor del lado aguas arriba.Para el líquido de flujo continuo, debe instalar dos juegos de filtros que eliminen las impurezas a su vez, o elija un filtro de limpieza automática.Si el aire se mezcla con el líquido, el eliminador debe instalarse en el lado de aguas arriba.La boca del filtro o eliminador debe ser conducida a sitio seguro.
Si la ubicación del sensor está en el punto más bajo de la tubería, la válvula de drenaje debe fijarse después del sensor para descargar las impurezas regularmente para evitar que se acumulen depósitos.Si el líquido medido es fácil de airear, la presión de salida del sensor debe ser superior a Pmin para evitar bolsas de aire que puedan dañar la precisión y el tiempo de vida.
Pmin=2⊿P+1.25Pv Pa
Pmin: La presión más baja, Pa;
⊿P: la pérdida de presión mientras que el caudal del sensor es el mayor Pa;
Pv : la presión de vapor de saturación cuando la temperatura de uso llega al punto más alto Pa.

La válvula de control de flujo debe fijarse aguas abajo del sensor, y la válvula de corte en el lado aguas arriba debe abrirse, cuya
las válvulas no pueden producir vibraciones y fugas hacia el exterior.Para el rango de flujo que podría hacer el flujo inverso debe evitar el
flujo inverso del fluido con la fijación de la válvula de retención.Tanto el sensor como la tubería deben ser concéntricos.La arandela sellada



NYLDTurbina Medidor de corrienteForma de conexión







Sensor/transmisor de flujo de turbina: (modelo NYLD-N, modelo NYLD-A)

1. Tipo básico:





Forma de conexión del medidor de flujo de turbina tipo NYLD-N





Forma de conexión del transmisor de turbina tipo NYLD-A



2. Tipo antiexplosión:

Forma de conexión del sensor del medidor de flujo de turbina tipo NYLD-N:





Forma de conexión del transmisor de flujo de turbina tipo NYLD-A:





Caudalímetro de turbina de integración inteligente (modelo NYLD-C)





NYLDTurbina Medidor de corrienteSolicitud



Medidor de flujo de turbina de tipo básico NYLD-N:

Este sensor se ha calibrado y ajustado antes de la venta, por lo que no es necesario examinarlo.

El sensor se combina con el visualizador: en primer lugar, verifica la característica de salida (el rango de frecuencia de pulso, el nivel, el ancho, etc.) que debe coincidir con la característica de entrada del visualizador.Los parámetros del visualizador deben configurarse en términos de factores del sensor.La potencia, el cable y la resistencia del sensor también deben coincidir entre sí. Además, se debe considerar el amplificador preposicional del sensor para evitar interferencias electromagnéticas, por ejemplo, para actuar a prueba de lluvia.

Transmisor de flujo de turbina NYLD-A:

Este transmisor debe configurarse bien en el punto cero de la salida del caudal y en el valor de rango completo de acuerdo con la demanda del cliente al momento de la compra.

Cuando el medidor de flujo funciona y el punto cero de la salida del caudal debe ajustarse en el sitio, el método de operación es el siguiente:

Cierre las válvulas de la tubería del medidor de flujo, confirme que no hay caudal en la tubería;encendido, el medidor de corriente conectado en serie puede monitorear la corriente de salida del medidor de flujo;ajuste ligeramente el potenciómetro W502 en la placa de circuito para que la corriente de salida vuelva a 4m A.

Nota: el valor de rango completo del medidor de flujo no se pudo ajustar en el sitio después de que funciona;Si es necesario, devuélvalo a la fábrica para completarlo en la instalación estándar según sus necesidades.



NYLDTurbina Medidor de corrientePrecauciones en el uso



(1) La puesta en marcha de la orden de conmutación
※El sensor que no tiene el tubo de bifurcación debe abrir ligeramente la mitad de la válvula aguas arriba y luego la válvula aguas abajo.Cuando funcione durante un tiempo a través de un caudal pequeño (alrededor de diez minutos), abra toda la válvula aguas arriba y la válvula aguas abajo al caudal normal.
※El sensor con bifurcación primero debe abrir la válvula de la tubería de bifurcación, la mitad de la válvula de aguas arriba, la válvula de aguas abajo, cerrar la válvula de bifurcación a un caudal pequeño y funcionar por un tiempo.Luego abra toda la válvula aguas arriba, cierre toda la válvula de derivación (asegúrese de que no haya fugas), finalmente ajuste la válvula aguas abajo al caudal necesario.
(2) El fluido de baja y alta temperatura se pone en marcha.
Cuando fluya fluido a baja temperatura por la tubería, primero se debe expulsar el agua, luego hacer funcionar durante quince minutos con un caudal mínimo, y subir gradualmente al caudal normal.Cuando deje de fluir, también debe reducirse gradualmente hasta alcanzar la temperatura de la tubería y la temperatura ambiente.
El funcionamiento del fluido de alta temperatura es similar a este de baja.
(3)Otras notas:
1) La apertura y el cierre de la válvula deben ser lentos.Si se adopta el interruptor de control automático, es mejor usar la forma de "dos abiertos, dos cerrados" para evitar que el fluido contra la rueda de paletas lo dañe.
2) Verificar la presión aguas abajo del sensor para adoptar medidas para evitar la cavitación.
3) Para que los factores del sensor parezcan cambiar, se debe calibrar regularmente lejos de la tubería.Si el flujo no está dentro del rango permitido, se debe cambiar el sensor.
4) La limpieza de la tubería debe confirmar los estándares de dirección de flujo, valor, presión y temperatura utilizados, etc., de lo contrario, la precisión puede disminuir e incluso dañarse.
5) Refuerce la comprobación del sensor para garantizar un funcionamiento normal durante mucho tiempo.Como encontrar lo anormal, se debe tomar la medida.Por ejemplo, escuchar la voz anormal mientras monitorea la rotación de la rueda de paletas.





NYLDTurbina Medidor de corrienteProblema y Solución





problema	Razón posible	solución
No muestra o no agrega total cuando el líquido normalmente fluye.	Controlar: 1) circuito abierto.contacto suelto (cable de alimentación cable fusible bobina PCB) 2) la rueda de paletas no tiene rotación	1) encuentre el punto problemático con el medidor eléctrico o reemplace esta placa de circuito con una de repuesto. 2) limpie o reemplace la rueda de paletas y asegúrese de que no roce con sus partes vecinas.
El flujo que muestra está cayendo gradualmente.	1) el filtro se bloquea 2) la válvula en la tubería está suelta hasta el núcleo 3) la rueda de paletas tiene impurezas	1) limpiar el filtro 2) reparar o reemplazar la válvula 3) limpie el sensor, luego necesita calibrar nuevamente
Su pantalla todavía muestra flujo cuando el líquido no tiene flujo.	1) el cable no tiene un buen cable de tierra con la interferencia externa; 2) la tubería con vibración para producir señal de error 3) la válvula de corte tiene fugas con fugas de flujo 4) el circuito interno o el componente del visualizador está dañado y produce interferencia	1) reparar o reemplazar para tener un buen cable de tierra; 2) fortalecer la tubería o instalar blacket para evitar vibraciones; 3) mantener o reemplazar la válvula 4) comprobar y eliminar gradualmente la fuente de interferencia.
El valor de visualización tiene una diferencia obvia con la estimación de experiencia uno	1) El túnel interno del sensor está mal; 2) El interior del sensor aparece cavitación; 3) El flujo dentro de la tubería causa problemas 4) El interior del visualizador está mal 5) El efecto del material de imán permanente es cada vez más débil. 6) El flujo real no está dentro de su rango normal	1)-4) primero necesita encontrar la causa para usar los métodos correctos; 5) reemplace el material del imán 6) elegir el sensor adecuado





NYLDTurbina Medidor de corrienteTransporte y almacenamiento



El sensor debe colocarse en la caja de madera maciza (los diámetros pequeños se pueden colocar en una caja de cartón) y no puede tambalearse libremente en la caja.Al transportar, debe tener cuidado de dejar y negarse a cargar o descargar de forma crujiente.
La ubicación de la reserva debe ser confirmada a las condiciones de la siguiente manera:
1.evitar la lluvia y la humedad;
2.evitar vibraciones mecánicas y golpes;
3. rango de temperatura: -20 ℃--+55 ℃;
4.humedad relativa: no más del 80%;
5. El entorno ambiental no incluye gases corrosivos.

Precauciones en el desembalaje

Al abrir la caja, los archivos y accesorios deben estar completos.Los archivos en la caja incluyen un manual de usuario, un certificado de prueba y una lista de empaque.Se debe observar el sensor si se daña durante el transporte para tratarlo bien.Los usuarios deben proteger el certificado contra pérdidas; de lo contrario, no se pueden configurar los factores del instrumento.



Conocimientos necesarios sobre pedido

El usuario debe tener en cuenta que al solicitar un caudalímetro de turbina, se debe elegir la especificación del modelo adecuado de acuerdo con el diámetro nominal del fluido, la presión de funcionamiento, la temperatura de funcionamiento, el rango de caudal, la categoría del fluido y las condiciones del entorno.El sensor de tipo antiexplosión debe elegirse cuando se tenga una demanda a prueba de explosión y se observen estrictamente las clases a prueba de explosión.
Cuando nuestra empresa coincida con el instrumento de visualización, consulte las instrucciones relacionadas para elegir su modelo adecuado o utilice nuestro diseño de ingeniero tecnológico para su elección en términos de su oferta de información.El cable que se utiliza para enviar la señal que desea debe proporcionar la longitud y las especificaciones.
Integración inteligente de caudalímetro de turbina (NYLD-B/C NYLD-B/C)





Características	Nombre de la terminal	Conexión
Dos hilos 4-20MA	V+	Ánodo de dos hilos 4-20MA
	V-	Electrodo negativo de dos hilos 4-20MA
Salida de pulsos	V+	Potencia positiva de 12/24 V
	V-	12/24V Potencia negativa
	Salida de pulsos	Salida de pulsos
485 Salida	A	485 Un Fin
	B	485 B Fin
Salida de 1-5V	V+	Potencia de 24 V positiva
	V-	24V Potencia negativa
	A	Salida 1-5V +
	B	Salida 1-5V -
Terminales alimentados por batería	T+	Batería de 3,6 V positiva
	T-	Negativo de batería de 3,6 V

Condición de trabajo Presione “＞”, ingresando a la interfaz de ingreso de contraseña, presione “＜” enlace, aproximadamente 1.2 segundos Comience a escribir la contraseña.
Establezca una contraseña para 2010 (Operación del ingeniero) Figura 2
Descripción clave:
Presione el botón “＜” (presione el botón “＜” aproximadamente 1,2 segundos representa la confirmación)
Presione el botón "+" (presione el botón "<" aproximadamente 1,2 segundos significa salir)
Presione el botón "+" en el estado de entrada Ciclo para cambiar el valor en el cursor
Presione el botón “＜” Mueva la entrada de la posición actual del cursor
Presione el estado de entrada "<", Códigos de acceso La derecha para ingresar al menú, El regreso incorrecto a la entrada de estado inicial





Instrucciones de funcionamiento del panel de instrumentos



número de submenú	Pantalla de menú	Sentido	Seleccione el artículo o el rango de valores
1	Selección de unidad de flujo	Selección de unidad de flujo (Predeterminado 0)	0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/h 5:+/h 6:kg/h 7:kg/m
2	Selección de algoritmo	Selección de algoritmo (predeterminado 0)	00: Caudal volumétrico convencional, 01: Caudal másico convencional, 02: Caudal volumétrico de gas convencional, 03: Caudal másico de gas convencional
3	Coeficiente de flujo	Coeficiente de flujo (predeterminado 3600)	Establezca el factor del medidor, UnitsP/m³
4	Flujo de salida de escala completa	Flujo de salida de escala completa (predeterminado 1000)	Cuando la salida del instrumento4-20MA Señales analógicas El valor debe configurarse, No a 0 Unidades y unidades de flujo consistentes
5	Ajuste de densidad	Configuración de densidad (predeterminado 1.0)	Cuando el algoritmo para seleccionar el caudal másico (01. 03), debe configurarse, Unidades: KG/m³
6	Ajustes de temperatura	Ajustes de temperatura (Predeterminado 0.0)	Establezca el valor de temperatura, elija 02. Algoritmo 03, esto debe configurarse, Unidades: ℃
7	Ajustes de presión absoluta	Ajuste de la presión absoluta del gas	---
8	El tráfico de corte inferior	Establecer eliminación de porcentaje de entrada de pulso	Cuando el valor% de la eliminación a gran escala del tráfico sea 0-100, use este modo actual y el rango de tipo de pulso debe configurarse correctamente
9	485 Dirección	Establecer comunicación serie RS485	Alcance: 0-255
10	tiempo de amortiguación	Configuración del tiempo de amortiguación de la salida de la pantalla (predeterminado 4S)	Configure la salida actual y muestre el tiempo de amortiguación, para evitar la corriente de salida con las fluctuaciones del flujo y muestre el rango: 2-32
11	Borrar el flujo total	Borrar el flujo total	Borrar el flujo total Elija "SÍ", presione "E"
