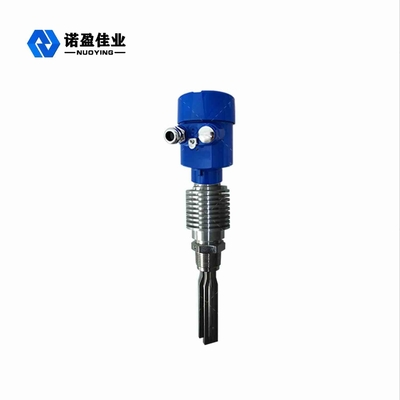

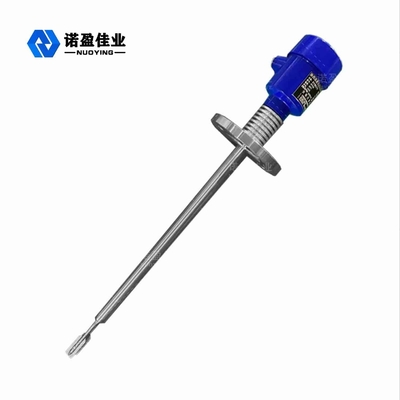

Transmisor de nivel de diapasón IP67 Medición de alta temperatura SPDT

Interruptor de nivel de diapasón

El interruptor de nivel de horquilla vibratoria NYYCUK es un nuevo tipo de interruptor de nivel.Es adecuado para casi todos los medios líquidos, pero también para la medición de polvos o gránulos sólidos de densidad media que fluyen libremente.Dado que el interruptor de nivel del diapasón básicamente no tiene partes móviles, el desgaste mecánico es relativamente bajo, por lo que no necesita mantenimiento ni ajuste, y es simple y conveniente de usar.

Además, el interruptor de nivel adopta una nueva tecnología extranjera y chips importados originales, que tiene las ventajas de una larga vida útil, un rendimiento estable, seguridad y confiabilidad, y una fuerte adaptabilidad (los diferentes parámetros eléctricos y la densidad del medio medido no afectarán la medición) , Sin ajuste (no se requiere ajuste en el sitio sin importar el medio que se mida) y libre de mantenimiento, es ampliamente utilizado en el control de procesos del nivel de material en metalurgia, materiales de construcción, industria química, industria ligera, grano y otras industrias .

Líquido de interruptor de nivel de diapasónParámetro técnico

Interruptor de nivel de diapasónInstalaciónRrequisitos

• El instrumento generalmente se instala verticalmente con el extremo de la horquilla hacia abajo, horizontalmente o inclinado hacia abajo con el extremo de la horquilla (cuando el material tiene una fuerte adherencia, se recomienda instalarlo verticalmente con el extremo de la horquilla hacia abajo).
• No se permite instalar el instrumento hacia arriba, es decir, el método de instalación con el extremo de la horquilla hacia arriba.
• Se recomienda la instalación vertical o inclinada cuando el material esté mezclado con grumos o partículas duras.
• Se recomienda probar la sensibilidad de calibración con una pequeña muestra del medio antes de la instalación en el equipo.Por ejemplo: sumerja el medidor en una ventana llena de medio para verificar la confiabilidad del interruptor.
• La instalación real generalmente se divide en instalación superior (monitoreo de nivel alto del medio), instalación de pared lateral (monitoreo de nivel alto o bajo del medio) e instalación de tubería (monitoreo de flujo de aire de la bomba de material).

Interruptor de nivel de diapasónConexiones eléctricas

El cableado del interruptor de nivel del diapasón NYYCUK se muestra en la figura.El n.° 1 y el n.° 2 del terminal del instrumento son fuente de alimentación de CA de 220 V CA, el n.° 3 es la tierra, el n.° 4 y el n.° 5 son fuente de alimentación de CC de 24 V CC), n.° 6, n.° 7, n.° 8, No. 9, No. 10, No. 11 son terminales de salida de relé.

Cuando la selección del límite de selección está en el estado L:

Los contactos 6, 7, 9 y 10 del relé normalmente están cerrados y los contactos 7, 8, 10 y 11 normalmente están abiertos.La luz roja está encendida, lo que indica que el diapasón está en estado de vibración.Cuando el material toca el enchufe, el enchufe deja de vibrar y la luz verde está encendida, el relé da la vuelta, los contactos normalmente abiertos 7, 8, 10, 11 están cerrados y los contactos normalmente cerrados 6, 7, 9, 10 están desconectados , indicando que el diapasón está en un estado de vibración detenido.
