Datos del producto:
|
| Límite del flujo: | 0~20~1600 m3/h | Presión nominal: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Exactitud: | ±1.0%R, ±1.5%R | Material: | Allo de aluminio, de aluminio |
| Diámetro nominal: | DN20~DN200 | Temperatura media medida: | -20℃~60℃ |
| Grado a prueba de explosiones: | ExdIIBT6 | Grado de la protección: | IP65 |
| Alta luz: | Medidor de flujo de turbina Roots 1Mpa,Medidor de flujo Roots de aluminio,Transmisor de flujo de turbina 1Mpa |
||

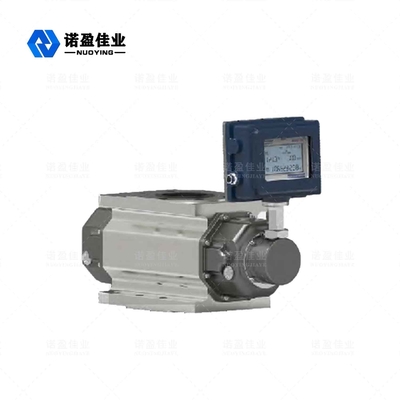

Medidor de flujo de raíces de gas NYLD-LGQ
El NYLD-LGQEl medidor de flujo de raíces de gas se ha utilizado como medidor volumétrico durante más de 100 años.Con características tales como alta precisión, amplio rango, volumen pequeño, peso ligero, instalación y mantenimiento convenientes, vida útil confiable y duradera, es ampliamente utilizado en medidores de flujo de gas natural, gas de carbón, aire y otros gases. Es un medidor de flujo ideal Dispositivo para gas urbano, productos químicos para yacimientos petrolíferos, investigación científica y otros departamentos en el hogar y en el extranjero.
Medidor de flujo de raíces de gas NYLD-LGQ Técnico Parámetros
| Especificación del modelo |
Nominal diámetroDN milímetro) |
Límite de caudal (m3/h) |
Caudal inicial m3/h |
Presión pérdida en Qmax |
Presión nominal MPa |
Exactitud % |
Rango |
Material |
| NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | aleación de aluminio |
| NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminio | ||
| NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
Medidor de flujo de raíces de gas NYLD-LGQ Operando Principio
(1).El caudalímetro consta de 5 partes (ver Figura 1)
(2). Principio de funcionamiento del medidor de flujo de raíces de gas inteligente (consulte la Figura 2)
El medidor de flujo de raíces de gas inteligente consta de una carcasa, un rotor conjugado y un totalizador de flujo inteligente.Bajo la acción de la diferencia de presión entre la entrada y la salida del gas circulante (P entrada>P>salida), el par de conjugados mantiene la posición relativa correcta del rotor a través del engranaje de ajuste maquinado con precisión. El espacio de trabajo óptimo entre el rotor, el rotor y la carcasa, y el rotor y la placa de pared logran un sello continuo sin contacto.
Por cada revolución del rotor, genera cuatro veces el volumen efectivo de la cámara de medición, y el número de revoluciones del rotor se transmite al totalizador de flujo inteligente a través del dispositivo de acoplamiento de sellado magnético y el mecanismo reductor de velocidad, para mostrar el volumen acumulado del gas de salida.(La figura muestra solo un cuarto de ciclo).
(3). Principio de funcionamiento del totalizador de flujo inteligente
El totalizador de flujo inteligente consta de un canal analógico de detección de temperatura y presión, un canal de sensor de flujo y una unidad de microprocesador, y está equipado con una interfaz de señal externa para emitir varias señales.El microprocesador del totalizador de flujo inteligente realiza la compensación de temperatura y presión y la corrección del factor de compresión de acuerdo con la ecuación del gas.La ecuación de los gases es la siguiente:
Donde:
Qn: caudal volumétrico en condiciones estándar (m3/h);
Qg: caudal volumétrico en condiciones de trabajo (m3/h);
Pg: presión del medidor en el punto de detección de presión del medidor de caudal (KPa)
Pa: presión atmosférica local (KPa);
Tg: temperatura absoluta (273,15 + t) (K) del medio;
t: temperatura media medida (°C);
Zn: factor de compresión en condiciones estándar;
Zg: factor de compresión en condiciones de trabajo;
Tn: temperatura absoluta (273,15+20) (K) en estado estándar;
Pa: presión atmosférica local (KPa);
Pn: presión atmosférica estándar (101.325KPa);
P: P = Pa + Pág.
Nota: Para gas natural Zn/Zg=Fz2, Fz se denomina factor de supercompresión.Este producto se calcula según la fórmula de SY/T6143-1996 del estándar CNPC.
