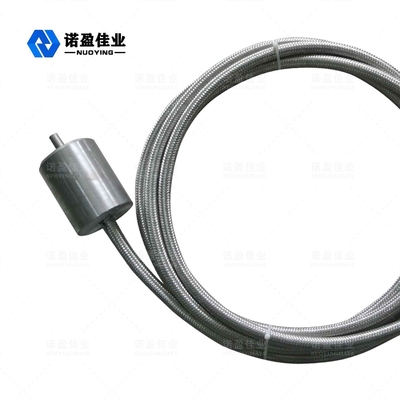

Sensor de nivel magnetoestrictivo de 24 VCC

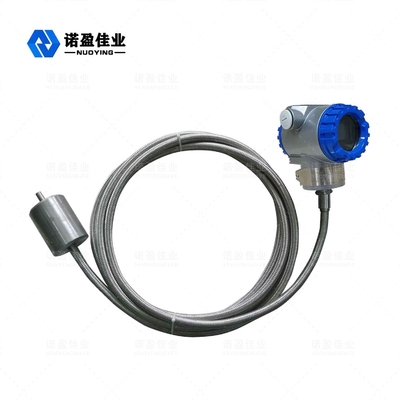

Transmisor de nivel de medidor de nivel de líquido magnetoestrictivo tipo cable NYCZ

Medidor de nivel de líquido magnetoestrictivo

Líquido MagnetostrictivoNivel MetroOperando Principio

El principio del indicador de nivel magnetostrictivo se muestra en la figura.Los productos consisten principalmente en varilla de medición, almacén electrónico y flotador sin contacto en la varilla de medición.La varilla está equipada con alambre magnetoestrictivo (alambre de guía de ondas), que está hecho de tubo de acero inoxidable sin conductividad magnética.Protege muy bien el cable de la guía de ondas.

Cuando el medidor de nivel de líquido magnetoestrictivo está funcionando, el generador de pulsos en la cámara electrónica envía un pulso inicial que, a medida que viaja a través del cable guía de ondas, produce un campo magnético giratorio que se mueve a lo largo del cable guía de ondas.Cuando el campo magnético se encuentra con el campo magnético permanente en la esfera flotante, se produce un efecto magnetoestrictivo, lo que resulta en una onda mecánica de velocidad constante causada por la torsión del cable guía de ondas.La onda mecánica se propaga en dos direcciones, y la onda mecánica en el extremo de la barra es absorbida por el amortiguador, y la onda mecánica que devuelve la dirección del búnker de electrones es detectada por el mecanismo de captación instalado en la cámara electrónica y convertida en el pulso de corriente correspondiente.El mecanismo de captación calcula el tiempo entre los dos pulsos. La altura del nivel de líquido medido se puede medir con precisión por la diferencia.

Líquido MagnetostrictivoNivelMetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Líquido Magnetostrictivo Nivel MetroCaracteristicas de diseño

• Más ampliamente aplicable, hay una variedad de formas de sonda, una variedad de formas de conexión de proceso, una variedad de materiales de fabricación, diseño personalizable.
• Alta confiabilidad: debido a que el indicador de nivel de líquido magnetoestrictivo utiliza el principio de guía de ondas, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste.Todo el convertidor está encerrado en un tubo de acero inoxidable y no está en contacto con el medio de medición.El sensor funciona de forma fiable y tiene una larga vida útil.
• Alta precisión: debido a que el medidor de nivel de líquido magnetostrictivo utiliza pulsos de guía de ondas para determinar el desplazamiento medido midiendo el tiempo entre el pulso inicial y el pulso de terminación, la precisión de la medición es alta y la resolución es mejor que 0.01FS. Esta es una precisión que es difícil de lograr con otros sensores.
• Buena seguridad: el medidor de nivel de líquido magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, intrínsecamente seguro a prueba de explosiones, uso seguro, especialmente adecuado para materias primas químicas y medición de líquidos inflamables.No es necesario abrir la tapa del tanque para evitar la inseguridad de la medición manual.
• El medidor de nivel de líquido magnetoestrictivo es fácil de instalar y mantener: el medidor de nivel de líquido magnetoestrictivo generalmente se instala a través de la boquilla existente en la parte superior del tanque.Es especialmente adecuado para la instalación del tanque de almacenamiento subterráneo y el tanque de almacenamiento que se ha puesto en servicio, y no puede afectar la producción normal durante el proceso de instalación.

Líquido MagnetostrictivoNivelRequisito de instalación del medidor

El indicador de nivel magnetoestrictivo se puede utilizar en aplicaciones de líquidos inflamables, explosivos y corrosivos.La cámara electrónica del indicador de nivel de líquido magnetoestrictivo está salpicada pero no sumergida, y el líquido no debe sumergirse por encima de la base hexagonal.La bola flotante tiene una dirección de instalación y el hemisferio marcado con NC debe estar por encima del nivel del líquido.El método de instalación es el siguiente:
Método 1: de acuerdo con la brida de conexión anterior, el orificio de instalación se procesa en la tapa de la brida y se gira directamente hacia el medidor de nivel de líquido magnetoestrictivo, como se muestra en la fig.1;
Método 2: fijación del medidor de nivel de líquido magnetoestrictivo con soporte de sensor y tuerca de bloqueo, este método es adecuado para la medición del nivel de líquido de un tanque abierto, como se muestra en la figura 2;
Método 3: mecanizar un orificio con rosca G2 en la tapa del tanque para mayor comodidad Coloque el flotador, como se muestra en la figura 3;
Método 4: la longitud de la varilla de medición se puede ajustar de acuerdo con la altura del nivel de líquido mediante el uso.

Líquido MagnetostrictivoNivelConexión eléctrica del medidor

la cabeza de conexión móvil, como se muestra en la figura 4
◎La posición cero de salida del medidor de nivel de líquido magnetoestrictivo es un lado al final de la varilla y la posición de salida de rango completo está en el lado del almacén electrónico.
◎La línea de protección del transmisor debe evitar una fuente de alimentación alta, una fuente de señal de RF y otras líneas de transmisión ruidosas.
El blindaje del cable debe mantenerse intacto y conectado.
