Datos del producto:
|
| Uso: | conveniente para la mayoría de los líquidos, incluyendo cubierto, inflable y la mezcla. | Material: | 304,316L (opcional) |
|---|---|---|---|
| Longitud de la bifurcación: | 44m m, 100m m, (opcionales) | Fuente de alimentación: | 4VDC, 220VAC |
| Temperatura de trabajo: | bifurcación -40 - °C +130 | Tensión de proceso: | < 2=""> |
| Conexión de proceso: | hilo, reborde (opcional) | Nivel de protección: | IP67 |
| Alta luz: | sensor de nivel del diapasón 316L,sensor de nivel del diapasón 220VAC,interruptor llano vibrante de la punta de prueba 220VAC |
||

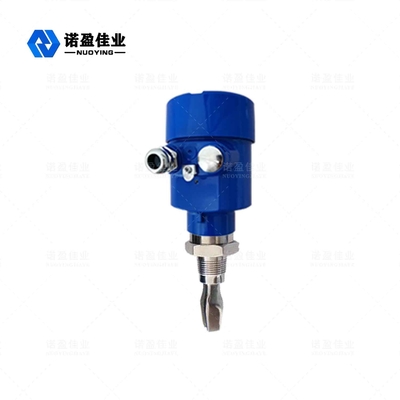

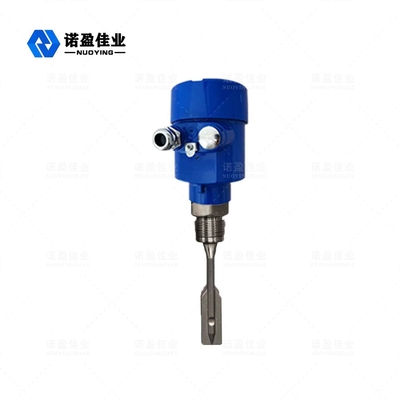

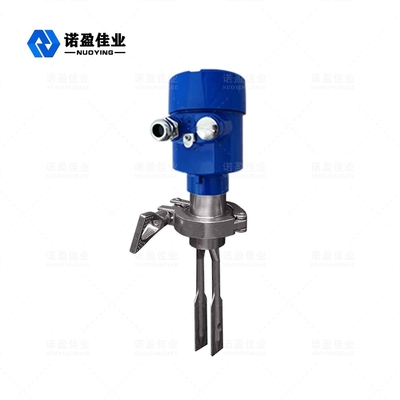

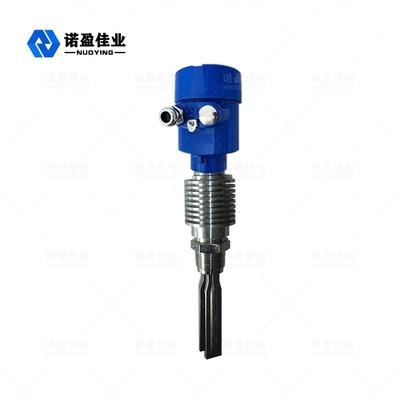

Tenedor de afinación NYYCUK Nivel Controlador de nivel de interruptor
Operando Principio
El interruptor de nivel de horquilla vibratoria NYYCUK es un nuevo tipo de interruptor de nivel.Está diseñado y fabricado utilizando el principio de vibración del diapasón.Es una base de varilla de inducción sobre la que se abre y cierra el diapasón, que conduce el diapasón a través del chip piezoeléctrico y recibe la señal de vibración por otro chip piezoeléctrico, que hace circular la señal de vibración y resuena con la varilla de inducción.Cuando el material está en contacto con la varilla de inducción, la señal de vibración se vuelve más pequeña y el circuito de control emite la señal de conexión eléctrica hasta que se detiene la resonancia.Debido al principio natural de que la sensibilidad de la varilla inductiva disminuye desde el extremo delantero hasta el asiento trasero, cuando el material en el tanque se acumula con el cañón, toca la parte inferior de la varilla inductiva. No hay señal de error cuando el asiento está en la parte trasera o durante la descarga.En resumen, el diapasón produce vibración mecánica bajo la excitación del cristal piezoeléctrico, que tiene una cierta frecuencia y amplitud.Cuando el diapasón se sumerge en líquido o sólido, la frecuencia de vibración y la amplitud del diapasón cambiarán.Este cambio de frecuencia es detectado por el subcircuito electrónico y emite una cantidad de conmutación.
Parámetro técnico
| Aplicaciones | adecuado para la mayoría de los líquidos, incluidos los recubiertos, inflables y lodos Material de la horquilla: 304 316 l (opcional) |
| Longitud de tenedor | 44 mm, 100 mm (personalizable según sea necesario) |
| Fuente de alimentación | 24 V CC, 220 V CA |
| Temperatura de trabajo | horquilla -40 〜+130 °C, instrumentación -40 〜+80 °C |
| Densidad dieléctrica | N 0,7 g/cm3 (líquido), >0,1 g/ cm3 (sólido) |
| Estrés del proceso | < 2.0MPa |
| Proceso de conexión | rosca, brida (opcional) |
| Nivel de protección | IP67 |
| Clase de explosión | Exd IIBT4 (opcional) |
| Salida de señal | Salida de relé SPDT |
Caracteristicas de diseño
◎ Adecuado para medir polvo sólido de densidad media o partículas que pueden fluir libremente.También aplicable a casi todos los medios líquidos, esta serie de interruptores de nivel de diapasón se puede medir en una variedad de niveles, con interruptores de límite de seguridad de falla alta/baja, protección contra desbordamiento o funcionamiento vacío, control de bombas, tuberías de visualización con/sin flujo, etc. .
◎Libre de la influencia de espuma, corrientes de Foucault y gas, es adecuado para la alarma de punto fijo o el control de todo tipo de nivel de material sólido y nivel de líquido en varios contenedores.Se pueden utilizar varios modelos en diferentes situaciones.Larga vida útil, rendimiento estable, seguro y fiable.
◎ Fuerte adaptabilidad: el material medido tiene diferentes parámetros eléctricos y la densidad no tiene efecto en la medición.Las incrustaciones, la agitación, la turbulencia, las burbujas, la vibración, la viscosidad media, la alta temperatura, la alta presión y otras condiciones adversas no afectan la detección.
◎No se requiere ajuste: no se ve afectado por la densidad y la constante dieléctrica, por lo que no se requiere ajuste de campo para ningún líquido medido.
◎Libre de mantenimiento: el proceso de detección del interruptor del diapasón se completa con un circuito electrónico, sin partes móviles, una vez instalado y puesto en funcionamiento, no se requiere ajuste puntual.
