| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de los Estados miembros deben estar disponibles. |
| Cuota De Producción: | 1 pieza |
| Precio: | $359~$599/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
NYRD803 Alta precisión 0-35m Radar nivel medidor de cuerno Tipo 6.8GHz 4-20mA Radar nivel transmisor para líquidos sin agitar
Principio de funcionamiento del transmisor de nivel de radar NYRD803
Ingreso:
La antena recibe el micro pulso reflejado y lo transmite al circuito electrónico.El microprocesador procesa la señal e identifica el eco generado por el micro pulso en la superficie del materialEl reconocimiento correcto de la señal de eco se completa mediante el software de pulso, y la precisión puede alcanzar el nivel milimétrico.D=C×T/2 ((C es la velocidad de la luz)
Dado que se conoce la distancia E del tanque vacío, el nivel de material L es: L=E-D.
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
NYRD803 Características de diseño del transmisor de nivel de radar
Se pueden personalizar varios modos de conexión de procesos y tipos de componentes de detección de acuerdo con los requisitos del cliente.
Con el modo de funcionamiento por pulso, el producto tiene una potencia de emisión extremadamente baja y puede instalarse en varios recipientes metálicos y no metálicos, sin dañar el cuerpo humano y el medio ambiente.
Parámetros técnicos del transmisor de nivel de radar NYRD803
| Modelo de producto | Los datos de los Estados miembros deben estar disponibles. |
| Aplicación típica |
No movido líquidos |
| Material de las antenas | 304 |
| Tipo de antena | Antena de cuerno |
| Rango de medición | 35 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (dos cables) |
| Temperatura media | -40 ~ + 130 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

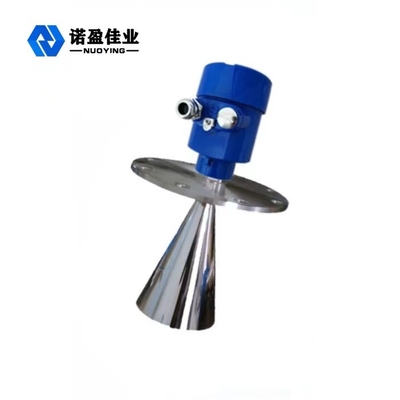

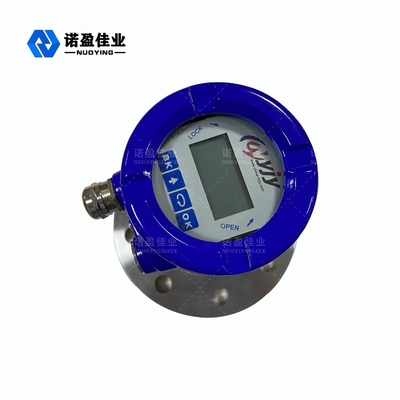

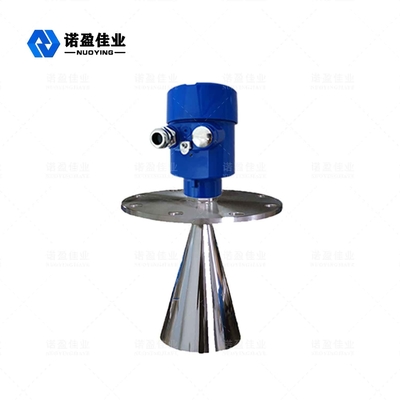

NYRD803 6.8GHz Radar Level Transmitter Imágenes relacionadas
