| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de las autoridades competentes deben estar disponibles. |
| Cuota De Producción: | 1 pieza |
| Precio: | $209~$559/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
NYRD802 6.8GHz Smart Radar Level Transmitter Sensor de nivel de radar de alta calidad para líquidos corrosivos con rango de 20m y CE
Principio de funcionamiento del transmisor de nivel de radar NYRD802 de 6,8 GHz
Ingreso:
La antena recibe el micro pulso reflejado y lo transmite al circuito electrónico.El microprocesador procesa la señal e identifica el eco generado por el micro pulso en la superficie del materialEl reconocimiento correcto de la señal de eco se completa mediante el software de pulso, y la precisión puede alcanzar el nivel milimétrico.D=C×T/2 ((C es la velocidad de la luz)
Dado que se conoce la distancia E del tanque vacío, el nivel de material L es: L=E-D.
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
NYRD802 6.8GHz Radar Level Transmitter Áreas de aplicación
1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4- Metalurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras de cultivo, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas, etc.
Parámetros técnicos del transmisor de nivel de radar NYRD802 de 6,8 GHz
| Modelo de producto | Los datos de las autoridades competentes deben estar disponibles. |
| Aplicación típica |
Líquidos corrosivos |
| Material de las antenas | PTFE |

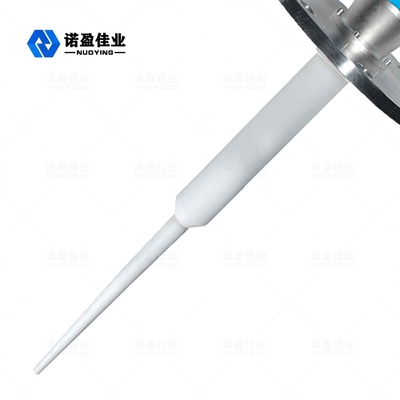

| Tipo de antena | Antenna de barra |
| Rango de medición | 20 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (dos cables) |
| Temperatura media | -40 ~ + 150 °C |
| Conexión del proceso | Las demás |
| Presión del proceso | -0,1 a 2,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

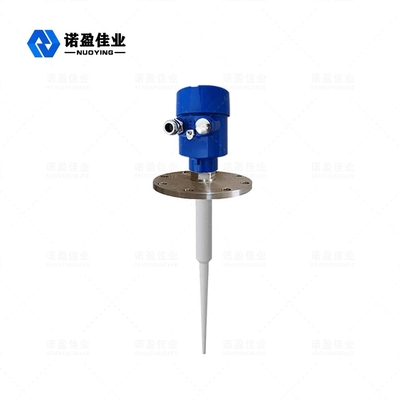

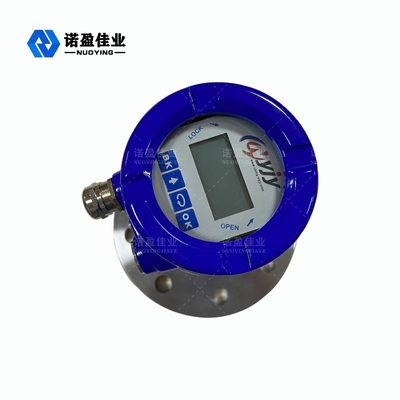

NYRD802 6.8GHz Radar Level Transmitter Imágenes relacionadas
