| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de las autoridades competentes |
| Cuota De Producción: | 1 pieza |
| Precio: | $219~$529/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
NYRD801 Sin contacto 20m Medidor de nivel de radar roscado 6.8GHz Sensor de nivel de Hart Medida de nivel de radar de varios líquidos
NYRD801 Principio de trabajo del medidor de nivel de radar
Ingreso:
La antena recibe el micro pulso reflejado y lo transmite al circuito electrónico.El microprocesador procesa la señal e identifica el eco generado por el micro pulso en la superficie del materialEl reconocimiento correcto de la señal de eco se completa mediante el software de pulso, y la precisión puede alcanzar el nivel milimétrico.D=C×T/2 ((C es la velocidad de la luz)
Dado que se conoce la distancia E del tanque vacío, el nivel de material L es: L=E-D.
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
Características de diseño del medidor de nivel de radar NYRD801
El medidor de nivel de radar inteligente adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de descubrimiento de eco.El producto puede aplicarse a diversas condiciones de trabajo complejas.
La función de "aprendizaje de falso eco" permite al instrumento identificar con precisión el verdadero eco en múltiples condiciones de falso eco, con el fin de obtener resultados de medición precisos.
NYRD801 Parámetros técnicos del medidor de nivel de radar
| Modelo de producto | Los datos de las autoridades competentes |
| Aplicación típica |
Líquidos ligeramente corrosivos, líquidos con un proceso simple |
| Material de las antenas | PTFE |

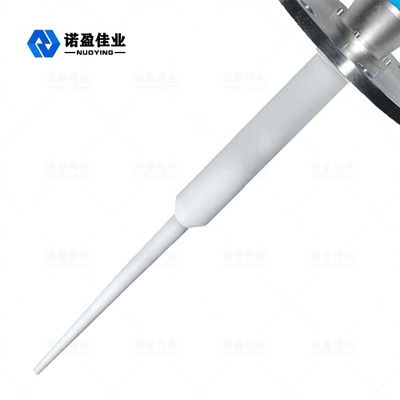

| Tipo de antena | Antenna de barra |
| Rango de medición | 20 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (dos cables) |
| Temperatura media | -40 ~ + 130 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 0,3 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

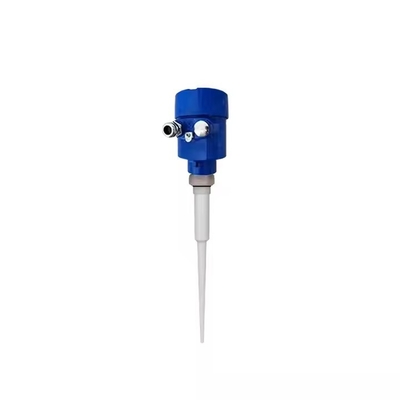

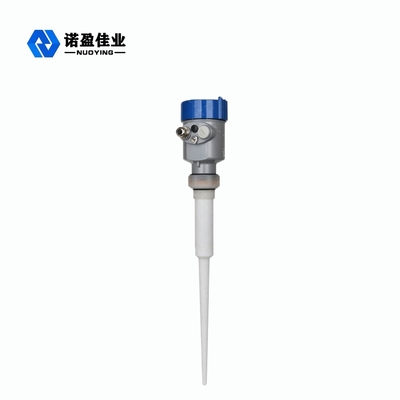

NYRD801 Medidor de nivel de radar Imágenes relacionadas
