| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de las autoridades competentes |
| Cuota De Producción: | 1 pieza |
| Precio: | $219~$529/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
NYRD801 Transmisor de nivel de radar digital a prueba de explosiones de 6.8 GHz RS485 Sensor de nivel de radar para tanques de almacenamiento de rango de 20 m
NYRD801 Transmisor de nivel de radar de 6,8 GHz Descripción del producto
El transmisor de nivel de radar NYRD801 es un instrumento de medición de nivel de radar de alta frecuencia de 6,8 GHz con una distancia de medición máxima de 20 metros.Las ondas de radar viajan a la velocidad de la luz.Entonces el tiempo de funcionamiento se puede convertir en una señal de nivel a través de un componente electrónicoUn método especial de extensión de tiempo garantiza mediciones estables y precisas en un período de tiempo muy corto.
Incluso si hay falso eco en condiciones de trabajo complejas, el eco del nivel del material se puede analizar con precisión con la última tecnología de microprocesador y software de depuración.
Principio de funcionamiento del transmisor de nivel de radar de 6.8 GHz NYRD801
Ingreso:
La antena recibe el micro pulso reflejado y lo transmite al circuito electrónico.El microprocesador procesa la señal e identifica el eco generado por el micro pulso en la superficie del materialEl reconocimiento correcto de la señal de eco se completa mediante el software de pulso, y la precisión puede alcanzar el nivel milimétrico.D=C×T/2 ((C es la velocidad de la luz)
Dado que se conoce la distancia E del tanque vacío, el nivel de material L es: L=E-D.
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
NYRD801 6.8GHz Radar Nivel de Transmisor Características de diseño
El medidor de nivel de radar inteligente adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de descubrimiento de eco.El producto puede aplicarse a diversas condiciones de trabajo complejas.
La función de "aprendizaje de falso eco" permite al instrumento identificar con precisión el verdadero eco en múltiples condiciones de falso eco, con el fin de obtener resultados de medición precisos.
Se pueden personalizar varios modos de conexión de procesos y tipos de componentes de detección de acuerdo con los requisitos del cliente.
Con el modo de funcionamiento por pulso, el producto tiene una potencia de emisión extremadamente baja y puede instalarse en varios recipientes metálicos y no metálicos, sin dañar el cuerpo humano y el medio ambiente.
NYRD801 6.8GHz Radar Level Transmitter Áreas de aplicación
1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4- Metalurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras de cultivo, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas, etc.
6Productos alimenticios: fábrica de jugos, fábrica de leche, tanque de almacenamiento de cervecería, etc.
7Productos farmacéuticos: tanques de almacenamiento, separadores, tanques de fermentación, etc. de productos farmacéuticos chinos.
8Tratamiento de aguas: embalses, pozos cisternales, tanques de tratamiento de aguas, tanques de sedimentación, pozos profundos, redes de agua potable, etc.
9Papel: torre de almacenamiento, silo de almacenamiento de materiales químicos, etc.
10Otros: canteras, protección del medio ambiente, construcción naval y otras industrias.
Parámetros técnicos del transmisor de nivel de radar de 6,8 GHz NYRD801
| Modelo de producto | Los datos de las autoridades competentes |
| Aplicación típica |
Líquidos ligeramente corrosivos, líquidos con un proceso simple |
| Material de las antenas | PTFE |

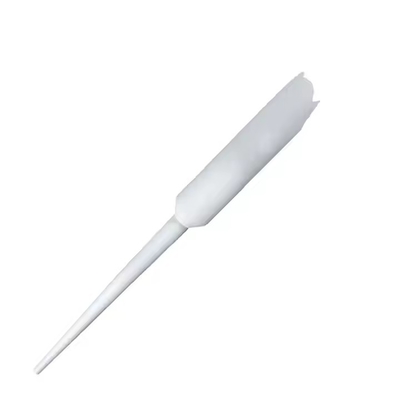

| Tipo de antena | Antenna de barra |
| Rango de medición | 20 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (dos cables) |
| Temperatura media | -40 ~ + 130 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 0,3 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

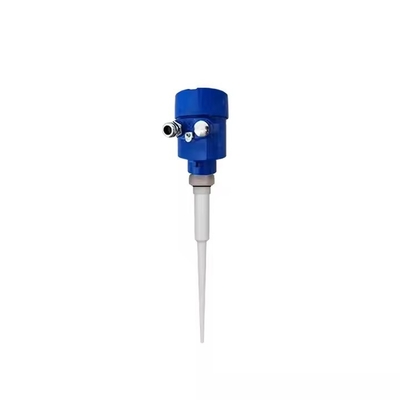

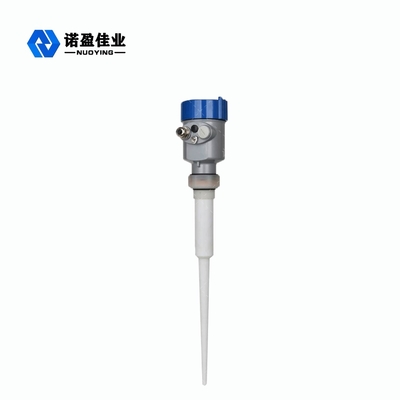

NYRD801 6.8GHz Radar Level Transmitter Imágenes relacionadas
