| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de las autoridades competentes |
| Cuota De Producción: | 1 pieza |
| Precio: | $178~$820/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |

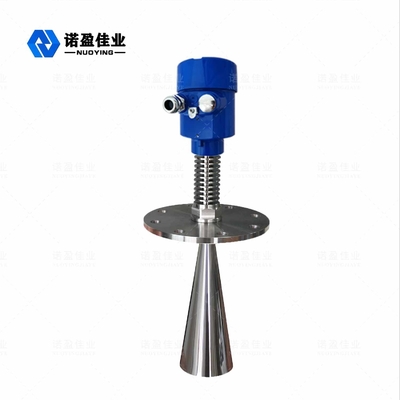

Fabrica 26GHz Tipo de cuerno Radar Transmisor de nivel de líquido 316L Antenna NYRD806 para líquidos ligeramente corrosivos
Descripción del producto del transmisor de nivel de radar de 26 GHz
El transmisor de nivel de radar NYRD806 es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 30 metros.y el nuevo microprocesador rápido puede realizar análisis y procesamiento de señales de mayor velocidad, de modo que el instrumento puede utilizarse para algunas condiciones de medición complejas.
Principio de funcionamiento del transmisor de nivel de radar de 26 GHz
La antena de posición del objeto de radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antena.es reflejado de nuevo y recibido por el sistema de antena de nuevoLa señal se transmite a la parte del circuito electrónico y se convierte automáticamente en señal a nivel de objeto (Debido a que los pulsos viajan tan rápido,el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar de nuevo al receptor es casi instantáneo).
Dato de medición: superficie inferior del hilo o superficie de sellado de la brida.
Nota: Al utilizar el transmisor de nivel de radar, asegúrese de que elel nivel más alto no entra en el área ciega de medición (área D de la figura).
Transmisor de nivel de radar de 26 GHz Áreas de aplicación
1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4- Metalurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras de cultivo, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas, etc.
6Productos alimenticios: fábrica de jugos, fábrica de leche, tanque de almacenamiento de cervecería, etc.
Parámetros técnicos del transmisor de nivel de radar NYRD806 de 26 GHz
| Modelo de producto | Los datos de las autoridades competentes |
| Aplicación típica |
Resistente a la temperatura, resistente a la presión, líquido ligeramente corrosivo |
| Material de las antenas | No se incluyen los productos de la categoría M3 |
| Tipo de antena | Antena de cuerno |
| Rango de medición | 30 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (2 cables, 4 cables) |
| Temperatura media | -40 ~ 250 °C |
| Conexión del proceso | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

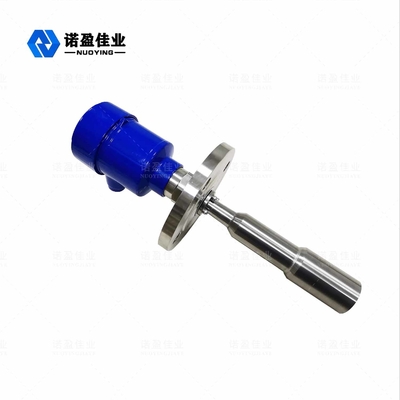

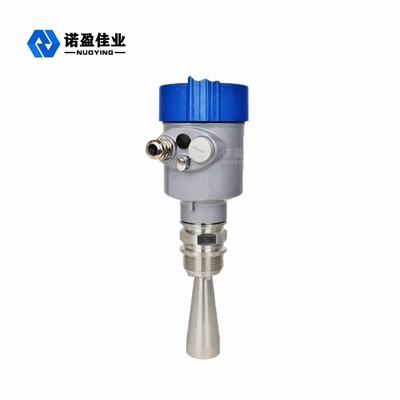

NYRD806 26GHz Radar Level Transmitter Relacionado Imágenes
