| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de las autoridades competentes |
| Cuota De Producción: | 1 pieza |
| Precio: | $158~$850/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
26G RS485 Radar digital inteligente de larga distancia medidor de nivel IP67 transmisor de nivel inalámbrico de alta resistencia a la temperatura
Descripción del producto del transmisor de nivel de radar de 26 GHz
El transmisor de nivel de radar NYRD806 es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 30 metros.y el nuevo microprocesador rápido puede realizar análisis y procesamiento de señales de mayor velocidad, de modo que el instrumento puede utilizarse para algunas condiciones de medición complejas.
Principio de funcionamiento del transmisor de nivel de radar de 26 GHz
La antena de posición del objeto de radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antena.es reflejado de nuevo y recibido por el sistema de antena de nuevoLa señal se transmite a la parte del circuito electrónico y se convierte automáticamente en señal a nivel de objeto (Debido a que los pulsos viajan tan rápido,el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar de nuevo al receptor es casi instantáneo).
Dato de medición: superficie inferior del hilo o superficie de sellado de la brida.
Nota: Al utilizar el transmisor de nivel de radar, asegúrese de que elel nivel más alto no entra en el área ciega de medición (área D de la figura).
Características de diseño del transmisor de nivel de radar de 26 GHz
Tamaño de la antena es pequeño, fácil de instalar; radar sin contacto, sin desgaste, sin contaminación
Apenas afectado por la corrosión y la espuma; no afectado por cambios de densidad media, temperatura y presión
El ambiente de polvo severo tiene poco impacto en el funcionamiento del medidor de nivel de alta frecuencia
Una longitud de onda más corta, mejor reflexión para superficies sólidas inclinadas
Parámetros técnicos del transmisor de nivel de radar de 26 GHz
| Modelo de producto | Los datos de las autoridades competentes |
| Aplicación típica |
Resistente a la temperatura, resistente a la presión, líquido ligeramente corrosivo |
| Material de las antenas | No se incluyen los productos de la categoría M3 |
| Tipo de antena | Antena de cuerno |
| Rango de medición | 30 metros |
| Precisión de medición | ± 3 mm |
| Fuente de alimentación | 24VDC (2 cables, 4 cables) |
| Temperatura media | -40 ~ 250 °C |
| Conexión del proceso | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

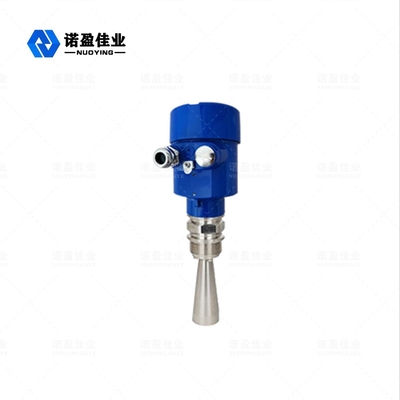

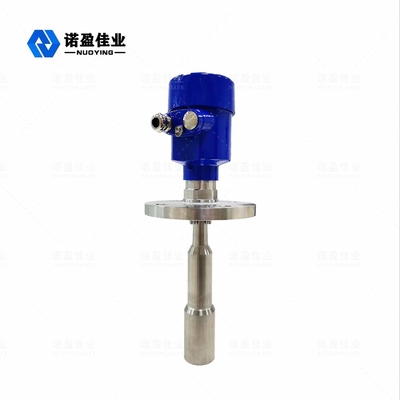

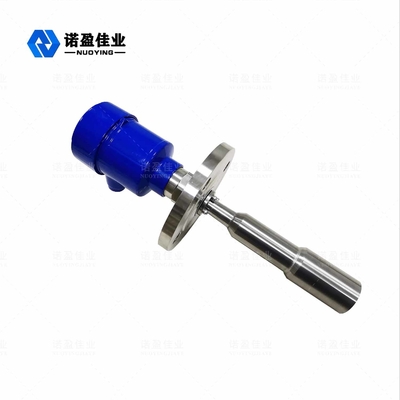

NYRD806 26GHz Radar Level Transmitter Relacionado Imágenes
