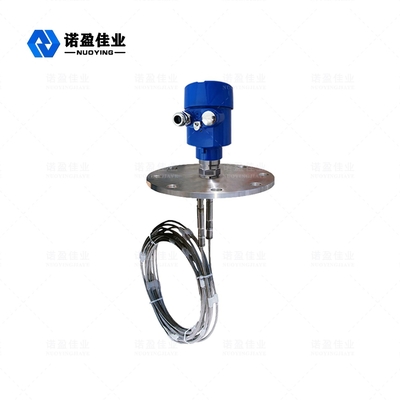

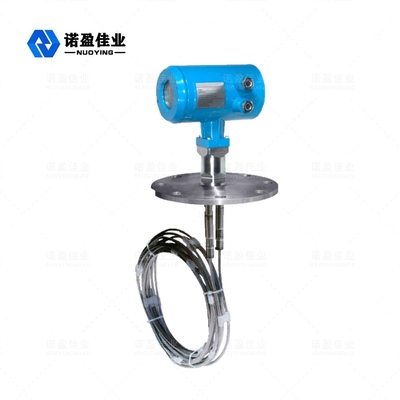

NYRD-703 Transmisor de nivel del radar de ondas para líquido de baja constante dieléctica Rango de 30M

NYRD-703 Transmisor de nivel del radar de ondas para líquido de baja constante dieléctica Rango de 30M

Nombre De La Marca:	NUOYING
Número De Modelo:	Los datos de los Estados miembros deben estar disponibles para su uso.
Cuota De Producción:	1 PCS
Precio:	$350 to $319/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Grado:

Industriales

Garantización:

12 meses

Apoyo personalizado:

Producción de productos OEM, ODM

Nombre de la marca:

NUOYING

Aplicación típica:

Líquido de baja constante dieléctrica

Exactitud de medición:

0.05%-0.1% F.S.

Fuente de alimentación:

24 VDC

Conexión de proceso:

Las condiciones de las condiciones de trabajo se determinarán en el anexo I.

Temperatura media:

-40~+150℃

Rango de medición:

30 metros

Detalles de empaquetado:

60*30*30 cm

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

Medidor de nivel del radar de ondas para líquido de corrosión fuerte

NYRD-703 Transmisor de nivel de radarResumen general

Parámetros del producto

Aplicación típica	Líquido de baja constante dieléctica

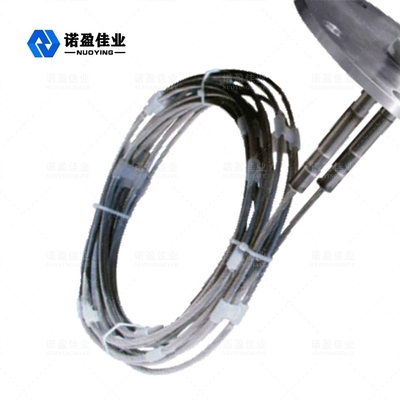

Material de las antenas	304/cable doble (opcional)
Rango de medición	30 metros
Fuente de alimentación	24VDC ((Dos líneas, cuatro líneas)
Temperatura media	-40 ~ + 150 °C
Presión del proceso	-0,1 a 4,0 MPa
Conexión del proceso	Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Salida de la señal	4...20mA/HART/RS485/Modbus... ¿Qué es eso?

Descripción de los productos

NYRD703 Principio de funcionamiento del transmisor de nivel de radar guiado

El pulso de microondas de alta frecuencia enviado por el radar de ondas guiadas se propaga a lo largo del componente de detección (cable de acero o varilla de acero).Causa reflexión debido al cambio repentino de la constante dieléctrica.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia desde el medio medido.
Ingreso:
El radar de ondas guiadas es un instrumento de medición basado en el principio del viaje en el tiempo.y el tiempo de funcionamiento se puede convertir en señal de nivel de material a través de componentes electrónicosLa sonda envía un pulso de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.y la señal de distancia se convierte en señal de nivel de material.
La señal reflejada se transmite al circuito electrónico del instrumento a lo largo del cable o la sonda de varilla.El microprocesador procesa la señal e identifica el eco generado por el pulso de microondas en la superficie del materialEl reconocimiento correcto de la señal de eco es completado por el software de pulso.
La distancia D desde la superficie del material es proporcional al recorrido del pulso en el tiempo T:
D=C×T/2 (C es la velocidad de la luz).
Dado que se conoce la distancia E del depósito vacío, el nivel de material L es:
L=E-D
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.

NYRD703 Característica de diseño del transmisor de nivel de radar guiado

1El medidor de nivel de radar inteligente adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de descubrimiento de eco.una medición más precisaAl mismo tiempo, el radar de ondas guiadas es resistente a la adhesión y no se ve afectado por la temperatura externa, como la temperatura media y la adhesión.
2Una variedad de modos de conexión de proceso y tipos de componentes de detección hacen que los medidores de nivel de onda radar guiados de la serie 70X sean adecuados para diversas condiciones y aplicaciones de trabajo complejas.Como la alta temperatura, medios de alta presión y de baja constante dieléctrica.
3.Con el modo de funcionamiento por pulso, el producto tiene una potencia de emisión extremadamente baja y puede instalarse en varios recipientes metálicos y no metálicos, sin dañar el cuerpo humano y el medio ambiente.

NYRD703 Campo de aplicación del transmisor de nivel de radar guiado

1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo de petróleo: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, separadores trifásicos, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3- Químico: torre de destilación de petróleo crudo, silo de materias primas, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4.Metallurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras agrícolas, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas,
y así sucesivamente
6Productos alimenticios: fábrica de jugos, fábrica de leche, depósito de azúcar en bruto, depósito de pasta de tomate, depósito de cerveza, etc.
7- Productos farmacéuticos: tanques de almacenamiento, separadores, tanques de fermentación, etc. para productos farmacéuticos chinos.
8Tratamiento de aguas: embalses, pozos sanitarios, depósitos de tratamiento de aguas, depósitos de sedimentación, pozos profundos, redes de agua potable, etc.
9Papel: silo de materias primas, torre de almacenamiento, tambor de secado, silo de almacenamiento de materias químicas, etc.
10Otros: canteras, minas de carbón, protección del medio ambiente, construcción naval y otras industrias.
