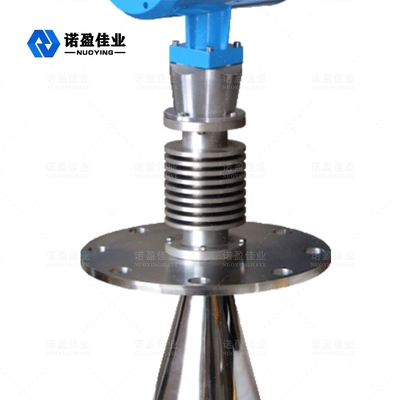

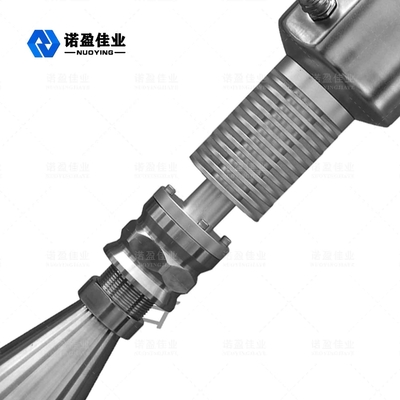

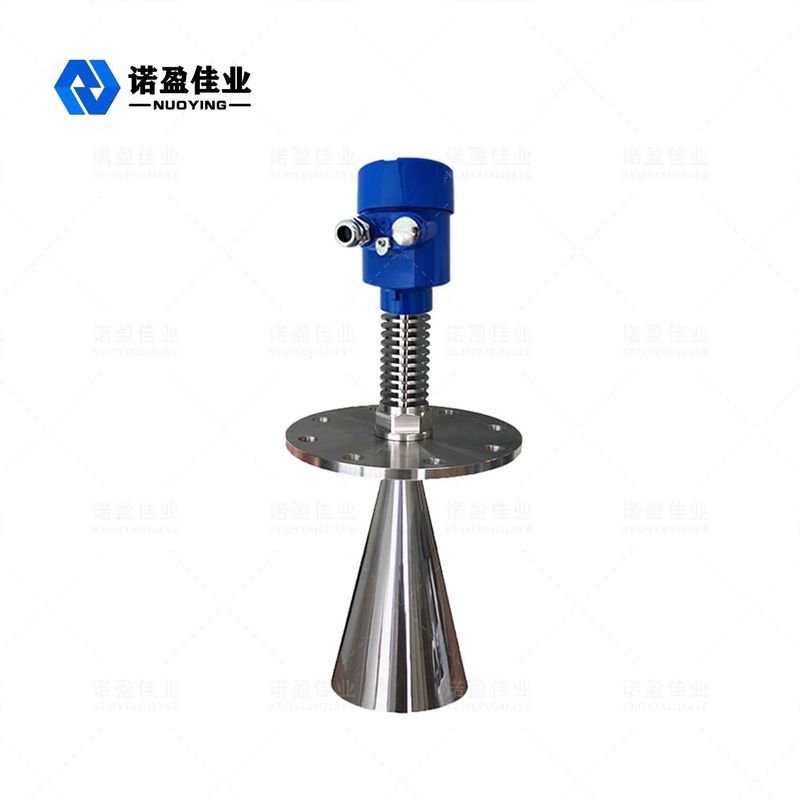

6.8GHz NYRD-803S Transmisores de nivel de radar líquido Sensor de nivel de radar inteligente

6.8GHz NYRD-803S Transmisores de nivel de radar líquido Sensor de nivel de radar inteligente

Nombre De La Marca:	NUOYING
Número De Modelo:	Los datos de las pruebas de detección se deben incluir en el documento de identificación.
Cuota De Producción:	1 PCS
Precio:	$450 to $599/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Grado:

Industriales

Garantización:

12 meses

Apoyo personalizado:

Producción de productos OEM, ODM

Nombre de la marca:

NUOYING

Aplicación típica:

Líquido con proceso simple

Exactitud de medición:

0.05%-0.1% F.S.

Fuente de alimentación:

24 VDC

Conexión de proceso:

Las condiciones de las condiciones de ensayo se determinarán en el anexo III.

Temperatura media:

-40 ~ + 130 °C

Presión de proceso:

-0.1~0.3Mpa

Rango de medición:

35 metros

Material de la antena:

304

Detalles de empaquetado:

60*30*30 cm

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

6.8GHz NYRD803S Transmisor de nivel de radar

Nuoying NYRD-803S Transmisor de nivel de radarResumen general

Parámetros del producto

Aplicación típica	Líquido corrosivo
Material de las antenas	304
Rango de medición	35 metros
Fuente de alimentación	24VDC ((Dos líneas, cuatro líneas)
Temperatura media	-40 ~ + 150 °C
Presión del proceso	-0,1 a 2,0 MPa
Conexión del proceso	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Salida de la señal	4...20mA/HART/RS485/Modbus... ¿Qué es eso?

Descripción de los productos

Principio de funcionamiento del transmisor de nivel de radar NYRD803S de 6 GHz

Los pulsos de microondas muy cortos con muy baja energía se transmiten y reciben a través del sistema de antenas.
la velocidad de la luz.El tiempo de funcionamiento puede convertirse en señal de nivel a través de componentes electrónicos.
Este método puede garantizar una medición estable y precisa en muy poco tiempo.
Incluso si existe un falso eco en condiciones de trabajo complejas, el eco del nivel del material puede analizarse con precisión con el
La última tecnología de microprocesadores y software de depuración.
Ingreso:
La antena recibe el microimpulso reflejado y lo transmite al circuito electrónico.
El reconocimiento correcto de la señal de eco se completa mediante
software de pulso, y la precisión puede alcanzar el nivel milimétrico.
La distancia D desde la superficie del material es proporcional al recorrido del pulso en el tiempo T:
D=C×T/2 ((C es la velocidad de la luz)
Dado que se conoce la distancia E del depósito vacío, el nivel de material L es:
L=E-D
Producción:
Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación.
Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20mA.

Características de diseño del transmisor de nivel de radar NYRD803S de 6 GHz

1El medidor de nivel de radar inteligente adopta tecnología avanzada de procesamiento de microondas y exclusivo procesamiento de eco de descubrimiento de eco
El producto puede aplicarse a diversas condiciones de trabajo complejas.
2La función de "aprendizaje de falso eco" permite al instrumento identificar con precisión el eco verdadero bajo múltiples falsos ecos.
condiciones, de modo que se obtengan resultados de medición precisos.
3Se pueden personalizar varios modos de conexión de procesos y tipos de componentes de detección de acuerdo con los requisitos del cliente.
4.Con el modo de funcionamiento por pulso, el producto tiene una potencia de emisión extremadamente baja y puede instalarse en diversos materiales metálicos y no metálicos
contenedores, sin daños para el cuerpo humano y el medio ambiente.

Campo de aplicación del transmisor de nivel de radar NYRD803S de 6 GHz

1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: depósitos de crudo, depósitos de petróleo refinado, separadores trifásicos, depósitos de sedimentación, depósitos de aguas residuales, barro de perforación
los tanques, etc.
3- Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto,
y así sucesivamente
4.Metallurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras agrícolas, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas,
y así sucesivamente
6Productos alimenticios: fábrica de jugos, fábrica de leche, depósito de azúcar en bruto, depósito de pasta de tomate, depósito de cerveza, etc.
7- Productos farmacéuticos: tanques de almacenamiento, separadores, tanques de fermentación, etc. para productos farmacéuticos chinos.
8Tratamiento de aguas: embalses, pozos sanitarios, depósitos de tratamiento de aguas, depósitos de sedimentación, pozos profundos, redes de agua potable, etc.
9Papel: silo de materias primas, torre de almacenamiento, tambor de secado, silo de almacenamiento de materias químicas, etc.
10Otros: canteras, minas de carbón, protección del medio ambiente, construcción naval y otras industrias.
