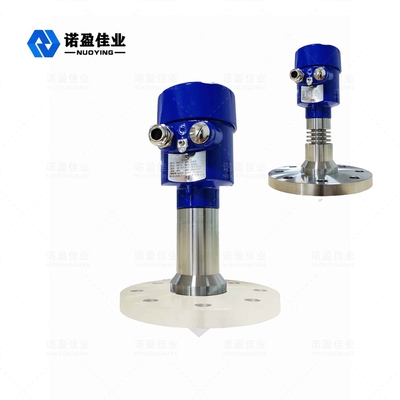

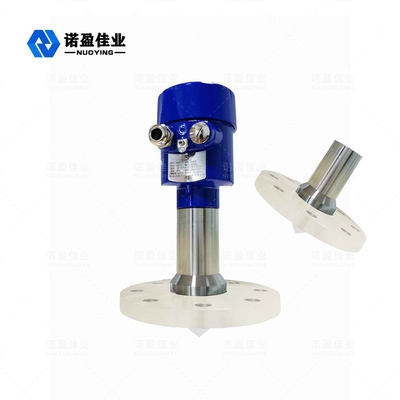

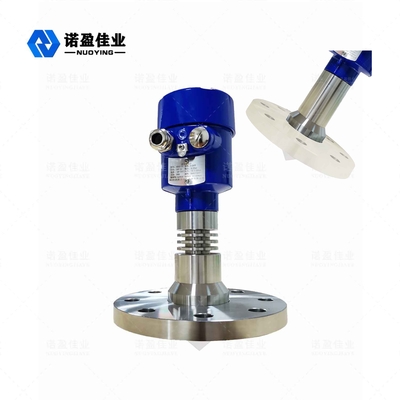

NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano

NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano
NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano

Ampliación de imagen :  NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano

Datos del producto:
Lugar de origen: Xi'an Shaanxi, China
Nombre de la marca: NUOYINGJIAYE
Certificación: CE
Número de modelo: NYRD-PB
Pago y Envío Términos:
Cantidad de orden mínima: PC 1
Precio: $724.413/pcs
Detalles de empaquetado: Cartón, 40 cm * 30 cm * 30 cm
Tiempo de entrega: 7 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 1000 piezas/por mes

NYRD-PB 26G Antena plana PTFE Rango de medición 0-20m Tipo plano

descripción
Rango de medición: 0~20m Aplicaciones Típicas: Agitación, fácil de condensar, gran vapor.
Material de la antena: PTFE Modelo del Producto: NYRD-PB
Tipo de antena: tipo de placa plana Precisión de la medición: 0,05%~0,1% fondo de escala
Fuente de alimentación: 24 V CC (dos hilos, cuatro hilos), 220 V CA Presión de proceso: - 0.1~4.0MPa

NYRD-PB 26G Antena plana PTFE Rango de medición 0-40m Tipo plano





Principio de funcionamiento del radar 26G NYRD-PB



La antena horizontal del radar emite pulsos estrechos de microondas, que se transmiten hacia abajo a través de la antena.Cuando la onda del pulso toca la superficie del medio bajo prueba, el sistema de antena la refleja y la recibe nuevamente.Esta señal se transmite a la sección del circuito electrónico y se convierte automáticamente en una señal horizontal (debido a la velocidad de propagación extremadamente rápida del pulso, el tiempo requerido para que la onda electromagnética alcance el objetivo y regrese al receptor después de la reflexión es casi instantáneo) .



Parámetros técnicos del radar 26G NYRD-PB







Aplicaciones Típicas

Agitación, fácil de condensar, gran vapor.





Modelo del Producto

NYRD-PB
Tipo de antena tipo de placa plana
Material de la antena PTFE, 304
Rango de medición 0~20m
Precisión de la medición 0,05%~0,1% fondo de escala
Fuente de alimentación 24 V CC (dos hilos, cuatro hilos), 220 V CA
Salida de señal 4... 20mA/HART/RS485/Modbus
Temperatura de proceso - 40~+1200 ℃
Presión de proceso - 0.1~4.0MPa
Proceso de conexión rosca, brida (opcional)
Interfaz eléctrica M20×1.5, 1/2"NPT
Grado de protección IP67, IP68 (opcional)
Grado a prueba de explosiones Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles)



Observación: ¡Los productos personalizados se pueden diseñar de acuerdo con los requisitos específicos de los usuarios!



Características de diseño del radar 26G NYRD-PB



Tamaño de antena pequeño para una fácil instalación;sin contacto con el radar, sin desgaste ni contaminación
Prácticamente sin corrosión ni formación de ampollas;no se ve afectado por los cambios en la densidad media, la temperatura y la presión
El ambiente de mucho polvo tiene poco efecto en la operación del medidor de nivel HF.
Cuanto más corta sea la longitud de onda, mejor será la reflexión sobre una superficie sólida inclinada.
El ángulo pequeño y rápido y la energía concentrada no solo mejoran la capacidad de retorno, sino que también ayudan a evitar interferencias.
Área ciega de medición pequeña, se pueden obtener buenos resultados al medir tanques pequeños.
Incluso con fluctuaciones, una alta relación señal-ruido puede lograr mejores resultados.
La alta frecuencia es la mejor opción para medir sólidos y entornos de baja constante dieléctrica.
