Datos del producto:
|
| Rango de medición: | 0~40m | Material de la antena: | PTFE 304 |
|---|---|---|---|
| Tipo de la antena: | Tipo de Rod | Precisión de la medición: | 0,05%~0,1% fondo de escala |
| Aplicaciones Típicas: | Agitación, cristalización, líquido de condensación | Temperatura de proceso: | - 40~+260 ℃ |
| Proceso de conexión: | rosca, soporte, brida, abrazadera sanitaria (opcional) | Grado de protección: | IP67 (opcional) |

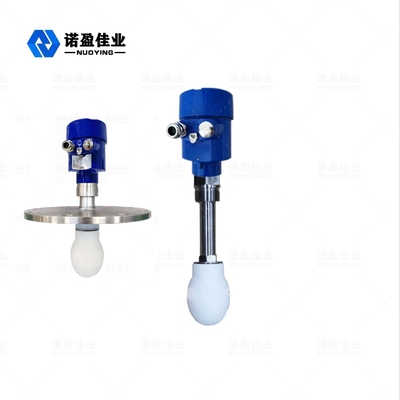

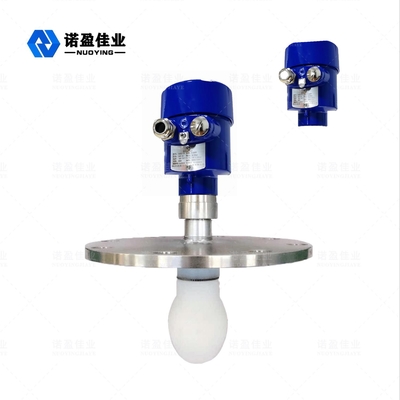

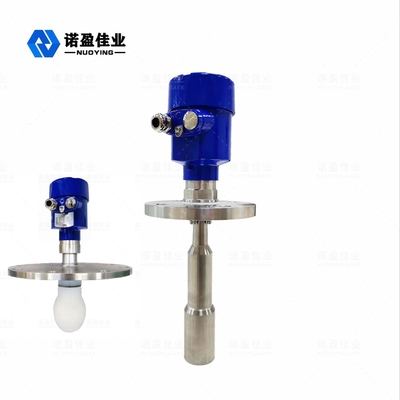

NYRD-SD 26G Antena de gotas PTFE Aluminio Fundición Shell Rango 0-40m
Principio de funcionamiento del radar 26G NYRD-SD
La antena horizontal del radar emite pulsos estrechos de microondas, que se transmiten hacia abajo a través de la antena.Cuando la onda del pulso toca la superficie del medio bajo prueba, el sistema de antena la refleja y la recibe nuevamente.Esta señal se transmite a la sección del circuito electrónico y se convierte automáticamente en una señal horizontal (debido a la velocidad de propagación extremadamente rápida del pulso, el tiempo requerido para que la onda electromagnética alcance el objetivo y regrese al receptor después de la reflexión es casi instantáneo) .
Parámetros técnicos del radar 26G NYRD-SD
|
Aplicaciones Típicas |
Agitación, cristalización, líquido de condensación |
|
Modelo del Producto |
NYRD-SD |
|
Tipo de antena |
tipo varilla, tipo gota de agua |
| Material de la antena | PTFE, 304 |
| Rango de medición | 0~40m |
| Precisión de la medición | 0,05%~0,1% fondo de escala |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4... 20mA/HART/RS485/Modbus |
| Temperatura de proceso | - 40~+1200 ℃ |
| Presión de proceso | - 0.1~4.0MPa |
| Proceso de conexión | hilo, soporte, brida (opcional) |
| Interfaz eléctrica | M20×1.5, 1/2"NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Observación: ¡Los productos personalizados se pueden diseñar de acuerdo con los requisitos específicos de los usuarios!
Características de diseño del radar 26G NYRD-SD
Tamaño de antena pequeño, fácil de instalar;Sin contacto con el radar, el desgaste y la contaminación.
Casi sin corrosión ni formación de ampollas;No se ve afectado por los cambios en la densidad media, la temperatura y la presión.
El ambiente con mucho polvo tiene poca influencia en el funcionamiento del medidor de nivel de líquido de alta frecuencia.
Cuanto más corta sea la longitud de onda, mejor será la reflexión sobre la superficie sólida inclinada.
El ángulo rápido es pequeño y la energía está concentrada, lo que no solo aumenta la capacidad de eco, sino que también ayuda a evitar interferencias.
El área ciega de medición es pequeña y se obtienen buenos resultados al medir tanques pequeños.
Incluso con fluctuaciones, una alta relación señal-ruido puede lograr un mejor rendimiento.
La alta frecuencia es la mejor opción para medir entornos de constante dieléctrica sólida y baja.
