| Nombre De La Marca: | NUOYINGJIAYE |
| Número De Modelo: | NYRD86 |
| Cuota De Producción: | PC 1 |
| Precio: | $638.58 /pcs |
| Condiciones De Pago: | T/T, D/A, D/P, L/C, Western Union |
| Capacidad De Suministro: | 1000 piezas/por mes |

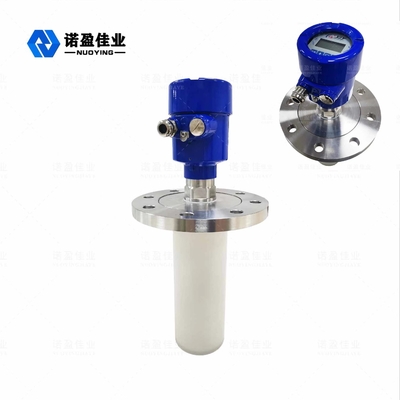

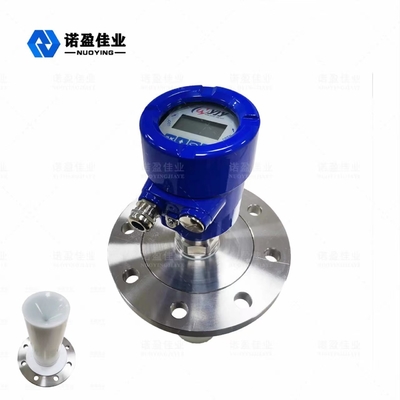

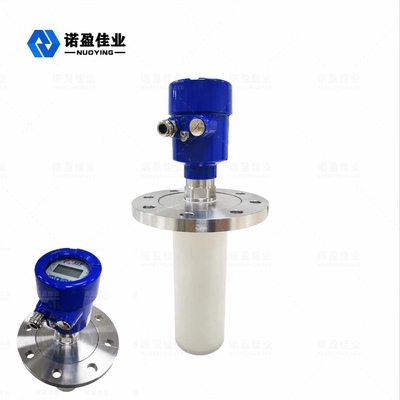

Transmisor de nivel de radar 26G de alta frecuencia para mediciones rápidas y precisas
Principio de trabajo del medidor de nivel de radar 26G
La antena horizontal del radar emite un estrecho pulso de microondas que se transmite hacia abajo a través de la antena.El pulso se refleja de nuevo en el sistema de antena al contacto con la superficie del entorno a medir, y la señal se convierte automáticamente en una señal de nivel para su transmisión al departamento de electrónica (debido a la propagación extremadamente rápida del pulso,el tiempo para que la onda electromagnética alcance el objetivo y regrese al receptor a través de la reflexión es casi instantáneo).
Parámetros técnicos del medidor de nivel de radar 26G
|
Aplicaciones típicas |
Fuerte corrosión, líquido condensado |
|
Modelo de producto |
Los datos de las autoridades nacionales |
|

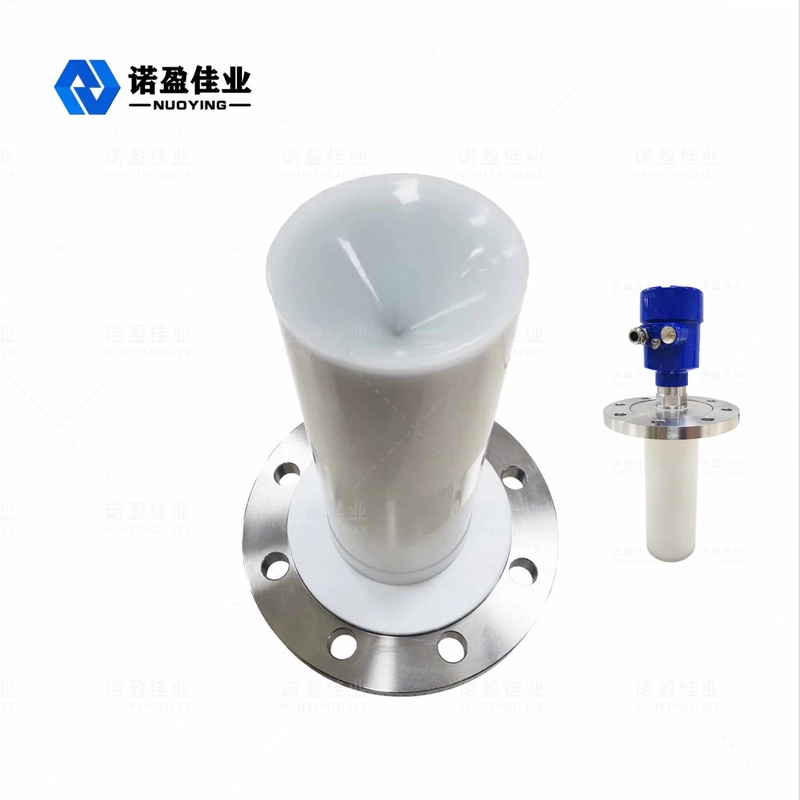

Tipo de antena |
Tipo de cuerno, tipo de superficie pulida |
| Material de las antenas | PTFE, 304 y PFA |
| Rango de medición | 10 metros, 20 metros, |
| Precisión de las mediciones | 00,05% a 0,1% F. S. |
| Fuente de alimentación | 24VDC (dos cables, cuatro cables), 220VAC |
| Salida de la señal | 4... 20mA/HART/RS485/Modbus y el resto de los dispositivos |
| Temperatura del proceso | - 40 ~ + 1200 °C |
| Presión del proceso | - 0,1 a 4,0 MPa |
| Conexión del proceso | el hilo, la brida (opcional) |
| Interfaz eléctrica | M20 por uno.5, 1/2"NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosión | Exia II CT6 Ga, Exd II CT6 Gb (véase el certificado para más detalles) |
Nota: Los productos personalizados pueden diseñarse de acuerdo con los requisitos específicos de los usuarios!
Características de diseño del medidor de nivel de radar 26G
Tamaño de antena pequeño, fácil de instalar; radar sin contacto, sin desgaste, sin contaminación.
Casi libre de corrosión y espuma; no se ve afectado por el cambio de densidad media, temperatura y presión.
El ambiente de polvo severo tiene poco impacto en el funcionamiento del medidor de nivel de alta frecuencia.
Una longitud de onda más corta, mejor reflexión para superficies sólidas inclinadas.
El ángulo del haz es pequeño y la energía está concentrada, lo que no sólo mejora la capacidad de eco, sino que también ayuda a evitar interferencias.
La zona ciega de medición es más pequeña y se obtendrán buenos resultados para mediciones de tanques pequeños.
Una alta relación señal-ruido, incluso en el caso de fluctuaciones, también puede obtener un mejor rendimiento.
La alta frecuencia es la mejor opción para medir medio sólido y constante dieléctrica baja.
