Datos del producto:
|
| Aplicación tipica: | líquido, sólido, polvo | Modelo del Producto: | NYRD703 |
|---|---|---|---|
| Muestreo del eco: | 55times/s | Temperatura de proceso: | -40~ +150°C |
| Interfaz eléctrico: | M20×1.5, ½ “NPT | Presión de proceso: | (- 0.1~4.0) M Pa |
| Grado a prueba de explosiones: | EXiaIICT6 GA | Forma de la antena: | cable doble |
| Alta luz: | Transmisor de nivel de radar de onda guiada por polvo,medidor de nivel de radar de onda guiada por líquido,medidor de nivel de radar sólido de 30 m |
||

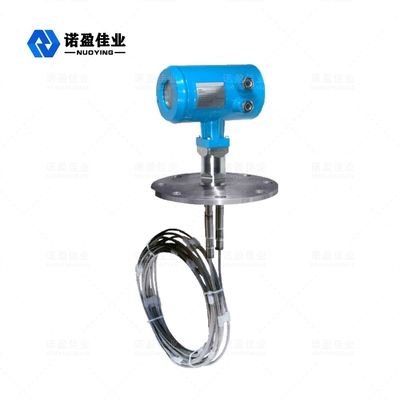

Medidor de nivel de radar de onda guiada de rango de medición de 30 m para polvo sólido líquido
Principio de funcionamiento del medidor de nivel de radar de onda guiada de rango de medición de 30M para polvo sólido líquido
El radar de onda guiada emite pulsos de microondas de alta frecuencia que se propagan a lo largo del componente de detección (cable de acero o tubería de acero).El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.El valor real del nivel del material se puede calcular por el momento del pulso transmitido y el pulso recibido registrado por el medidor de nivel de radar.
características de diseño deMedidor de nivel de radar de onda guiada de rango de medición de 30M para polvo sólido líquido
◎El medidor de nivel de objeto de radar de onda guiada intenta la tecnología avanzada de procesamiento de microondas y la tecnología única de procesamiento Echo Discovery Echo, medición de contacto, medición de alta precisión, medición más precisa.Además, el radar de onda guiada no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎El medidor de nivel de objeto de radar de onda guiada de la serie 70-X es adecuado para aplicaciones y condiciones de trabajo complicadas y versátiles debido a los modos de conexión versprocess y los tipos de módulos de detección.Por ejemplo: medio de alta temperatura, alta presión y baja constante dieléctrica.
◎Moderador de trabajo por pulsos, potencia de baja emisión, se puede instalar en una gran variedad de contenedores corrosivos, no metálicos y de acero no inoxidable, sin dureza para el cuerpo humano y los alrededores.
Parámetro técnico deMedidor de nivel de radar de onda guiada de rango de medición de 30M para polvo sólido líquido
| Aplicación tipica | Líquido (adhesión, alta temperatura y alta presión, bobina de calentamiento incorporada, escalera, placa flotante) |
| Polvo (cenizas volantes, polvo de piedra caliza) | |
| Sólido (partículas pequeñas, grano, grava, arena) | |
| Modelo del Producto | NYRD701 |
| forma de antena | Tipo de cable, tipo de varilla, tipo de cable doble, tipo de varilla doble, tipo de tubo guía de ondas |
| material de la antena | 304, 316 |
| muestreo de eco | 55 veces /s |
| Rango de medición | 6m, 30m |
| Precisión de la medición | 0,05% ~ 0,1% FS |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Presión de proceso | -0.1~2.0MPa,-0.1~4.0MPa |
| Proceso de conexión | Rosca, soporte, brida, abrazadera (opcional) |
| Interfaz eléctrica | M20×1.5, ½" NPT |
| Grado de protección | IP 65, IP 67, IP 68 |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
