Datos del producto:
|
| Aplicación tipica: | líquido con la temperatura alta, presión | Modelo del Producto: | NYRD705 |
|---|---|---|---|
| Muestreo del eco: | 55times/s | Temperatura de proceso: | -40~ +500°C |
| Interfaz eléctrico: | M 20×1.5, ½ “NPT | Presión de proceso: | (- 0.1~4.0) MPa |
| Grado a prueba de explosiones: | ExiaIICT6Ga (véase los certificados) | Forma de la antena: | solo cable, sola barra (opcional) |
| Alta luz: | Transmisor de nivel de radar inteligente de un solo cable,medidor de nivel de radar líquido de onda guiada |
||

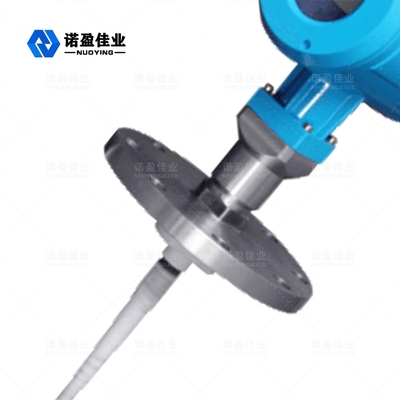

Transmisor de nivel de radar de onda guiada inteligente para líquidos de alta temperatura
Principio de funcionamiento de Transmisor de nivel de radar de onda guiada inteligente para líquidos de alta temperatura
Cuando el medidor de nivel de radar de onda guiada transmite pulsos electromagnéticos, cuando pasa a través de la parte superior del cable de onda guiada, generará un eco falso porque está cerca del extremo de transmisión, y la interferencia se puede eliminar filtrando el eco falso.Cuando el pulso electromagnético se propaga por la guía de ondas, cuando la señal llega a la superficie del medio medido, parte del eco se reflejará y se generará un cambio de paso en la curva de eco.Otra parte de la señal continuará propagándose hacia abajo hasta que la pérdida se transmita continuamente.El indicador de nivel de líquido detecta la diferencia de tiempo entre el eco de nivel de líquido y el eco de emisión superior.De acuerdo con esta diferencia de tiempo, el procesador de señal inteligente puede calcular la altura del nivel de líquido.
características de diseño deTransmisor de nivel de radar de onda guiada inteligente para líquidos de alta temperatura
◎El medidor de nivel de objeto de radar de onda guiada intenta la tecnología avanzada de procesamiento de microondas y la tecnología única de procesamiento Echo Discovery Echo, medición de contacto, medición de alta precisión, medición más precisa.Además, el radar de onda guiada no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎El medidor de nivel de objeto de radar de onda guiada de la serie 70-X es adecuado para aplicaciones y condiciones de trabajo complicadas y versátiles debido a los modos de conexión versprocess y los tipos de módulos de detección.Por ejemplo: medio de alta temperatura, alta presión y baja constante dieléctrica.
◎Moderador de trabajo por pulsos, potencia de baja emisión, se puede instalar en una gran variedad de contenedores corrosivos, no metálicos y de acero no inoxidable, sin dureza para el cuerpo humano y los alrededores.
Parámetro técnico deTransmisor de nivel de radar de onda guiada inteligente para líquidos de alta temperatura
| Aplicación tipica | Líquido (adhesión, alta temperatura y alta presión, bobina de calentamiento incorporada, escalera, placa flotante) |
| Polvo (cenizas volantes, polvo de piedra caliza) | |
| Sólido (partículas pequeñas, grano, grava, arena) | |
| Modelo del Producto | NYRD701 |
| forma de antena | Tipo de cable, tipo de varilla, tipo de cable doble, tipo de varilla doble, tipo de tubo guía de ondas |
| material de la antena | 304, 316 |
| muestreo de eco | 55 veces /s |
| Rango de medición | 6m, 30m |
| Precisión de la medición | 0,05% ~ 0,1% FS |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Presión de proceso | -0.1~2.0MPa,-0.1~4.0MPa |
| Proceso de conexión | Rosca, soporte, brida, abrazadera (opcional) |
| Interfaz eléctrica | M20×1.5, ½" NPT |
| Grado de protección | IP 65, IP 67, IP 68 |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
