Datos del producto:
|
| Aplicación tipica: | líquido en la corrosión fuerte | Interfaz eléctrico: | M 20×1.5 |
|---|---|---|---|
| Modelo del Producto: | NYRD701 | Forma de la antena: | Tipo de cable, tipo de la barra (opcional) |
| Material de la antena: | PTFE, 304 (opcionales) | Muestreo del eco: | 55times /s |
| Exactitud de la medida de la gama de medición: | 30m / 0,05% ~ 0,1% F.S | Fuente de alimentación: | 24VDC, 220VAC |
| Alta luz: | Medidor de nivel de radar de líquido de corrosión,transmisor de nivel de radar IP68,medidor de nivel de radar tipo varilla |
||

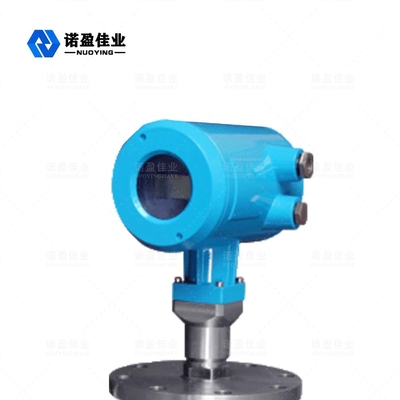

Medidor de nivel de radar de onda guiada 4.0Mpa para líquido de corrosión fuerte IP68
Principio de funcionamiento deMedidor de nivel de radar de onda guiada 4.0Mpa para líquido de corrosión fuerte IP68
El medidor de nivel de radar de onda guiada es un tipo de medidor de nivel de microondas, que es una aplicación de la tecnología de posicionamiento de microondas (radar).Transmite ondas de energía a través de un dispositivo que puede emitir ondas de energía (generalmente señales de pulso).Las ondas de energía se transmiten en la guía de ondas y las ondas de energía se reflejan cuando se encuentran con obstáculos.Las ondas de energía reflejadas son transmitidas por la guía de ondas al dispositivo receptor, y luego el dispositivo receptor recibe las señales reflejadas.De acuerdo con la diferencia de tiempo del proceso de movimiento de ondas de energía, se determina el cambio de nivel del objeto.Las señales de microondas son procesadas por dispositivos electrónicos y finalmente convertidas en señales eléctricas asociadas con el nivel del objeto.
Caracteristicas de diseñodeMedidor de nivel de radar de onda guiada 4.0Mpa para líquido de corrosión fuerte IP68
◎El medidor de nivel de objeto de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento Echo Discovery Echo, medición de contacto, alta precisión de medición, medición más precisa.Al mismo tiempo, el radar de onda guiada no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎El medidor de nivel de objeto de radar de onda guiada de la serie 70X es adecuado para varias condiciones y aplicaciones de trabajo complejas debido a los diversos modos de conexión de proceso y tipos de módulos de detección.Tales como: alta temperatura, alta presión y baja constante dieléctrica media.
◎Modo de trabajo de pulso, potencia de baja emisión, se puede instalar en una variedad de contenedores metálicos, no metálicos, sin dañar el cuerpo humano y el medio ambiente.
Parámetro técnico deMedidor de nivel de radar de onda guiada 4.0Mpa para líquido de corrosión fuerte IP68
| Aplicación tipica | Líquido (corrosión fuerte, baja constante dieléctrica, adherencia, alta temperatura y alta presión, bobina de calentamiento incorporada, escalera, placa flotante y otras ocasiones complejas) |
| Polvo (cenizas volantes, polvo de piedra caliza, polvo de cemento, hormigón y otros medios) | |
| Sólido (partículas pequeñas, grano, grava, arena y otros medios) | |
| Modelo del Producto | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |
| forma de antena | Tipo de cable, tipo de varilla, tipo de cable doble, tipo de varilla doble, tipo de tubo guía de ondas |
| material de la antena | PTFE, 304, 316 |
| muestreo de eco | 55 veces /s |
| Rango de medición | 6m, 30m |
| Precisión de la medición | 0,05% ~ 0,1% FS |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Presión de proceso | -0.1~2.0MPa,-0.1~4.0MPa |
| Proceso de conexión | Rosca, soporte, brida, abrazadera (opcional) |
| Interfaz eléctrica | M20×1.5, ½" NPT |
| Grado de protección | IP 65, IP 67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
