Datos del producto:
|
| Medio: | gas corrosivo, limpio, seco | Rango: | 300-3000SLPM |
|---|---|---|---|
| Precisión: | ±1%of completo | Tiempo de respuesta: | mejor que 3s |
| Precalentamiento de tiempo: | <15min | Condiciones de la calibración: | 0℃&101325Pa |
| Temperatura de funcionamiento: | 5 a 55℃ | Presión de funcionamiento de Maxmium: | 3 MPaG |
| Alta luz: | Medidor de flujo másico de gas digital SLPM 300,Medidor de flujo másico NY-M030 |
||

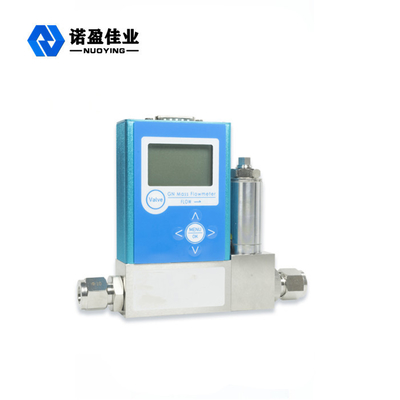

Controlador de caudal másico digital de la serie NY-M030 ±1% de escala completa de gas seco, limpio y corrosivo
Descripción

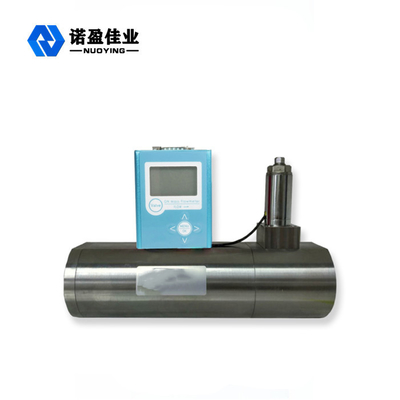

Flujo másico de gas de flujo grande con pantalla digital de la serie NY-M030
El controlador está compuesto por sensor de flujo másico, elemento térmico,
Válvula reguladora del controlador de flujo másico y circuito amplificador.Usa
el flujo de fluido para transferir calor para cambiar la conducción de calor
efecto de distribución de la medición de la distribución de la temperatura capilar.
El principio es utilizar el principio de diferencia de temperatura.
calorimetría antes y después de la transferencia de calor capilar para medir la
flujo másico del gas, amplificar la señal de flujo medida por el
sensor, y luego compárelo con el voltaje establecido, y use el
diferencia obtenida para conducir.Controle la válvula reguladora y el
control de circuito cerrado del flujo a través del canal para hacerlo
igual al flujo establecido.
Características
● Utilizando el principio térmico, el flujo másico de gas no se ve afectado por los cambios en la temperatura y la presión ambientales.
● Principio de derivación tubular, fácil de cambiar el rango y fácil de instalar.
● Un buen paquete de sensores reduce la sensibilidad de los cambios de temperatura externos.
● El rango de medición y control es grande, la escala completa máxima puede alcanzar 3000 ln/min
● Corto tiempo de calentamiento, pequeña desviación del cero, alta precisión de medición y control, adecuado para la medición y el control de microflujos.
● Puede comunicarse con el instrumento a través del instrumento secundario o PLC, y la operación es simple.
● Alta precisión: mejor que 1%
● Amplio rango medible: 2 ~ 100%
● Tiempo de respuesta rápido, mejor que 3 segundos
● Se puede utilizar para una variedad de gases
● Puede proporcionar edición de calibración de gas mixto
Aplicación de la industria
● Universidades / Institutos de investigación ● Fabricación de automóviles
● Vigilancia Ambiental ● Fotovoltaica
● Industria del Vacío y Recubrimientos ● Celdas de Combustible
● Hornos Industriales ● Calibración Metrológica
● Semiconductores
● Medición de gases de proceso
Actualización de precisión
Rango : 300 - 3000SLPM
Entre ellos: rango de 300-3000 SLPM, se actualizan los siguientes indicadores:
Precisión ordinaria de flujo másico: ± 1% de la escala completa (valor máximo)
Precisión de caudal másico: ± 1 % de la escala completa (valor máximo)
Repetibilidad: ±(0,1 % de lectura + 0,02 % de escala completa)
Deriva cero del caudal másico: ± 0,2 % de la escala completa
Deriva de rango de caudal másico: ± 0,3 % de la escala completa
Actuación
Requisitos medios: gas corrosivo, limpio y seco
Tipo de medio: más de 80 tipos de gases, consulte la parte posterior
Rango de: 300 - 3000 SLPM (consultar para más detalles)
Rango de medición y control 2~100%
Modo de visualización: Mostrar caudal másico
Precisión: ±1% de la escala completa
Repetibilidad: ± 0,2 % de escala completa
Deriva de cero y deriva de escala completa 0,05 % de escala completa / ℃ / Atm
Tiempo de respuesta: mejor que 3s
Tiempo de precalentamiento: < 15min
Condiciones de calibración: 0 ℃ &101325Pa (otras condiciones estándar opcionales)
Temperatura de funcionamiento: 5 a 55 °C (opción opcional de alta temperatura de -20 a 80 °C)
Humedad de funcionamiento: 0 ~ 95 %, sin condensación
Presión máxima de trabajo: 3 MPaG
Presión mínima de funcionamiento: Si no se requiere una calibración de vacío especial, se recomienda utilizar la presión absoluta por encima de 400 KPaA;se recomienda calibrar especialmente otras presiones de vacío Pérdida de presión a escala completa: consulte la tabla detallada de pérdida de presión en la parte posterior Señal de entrada/salida digital: protocolo RS485RS232MODBUS Señal de entrada/salida analógica: 0-5 V CC, señal analógica de 4-20 mA
Precisión: Añadir ±0.1% de error de escala completa a error de base
Voltaje de suministro: 12 - 30 VDC (15 - 30 VDC para salida de 4-20 mA)
Corriente de alimentación: 250 mA, 1 A, 2 A (consultar para detalles)
Interfaz eléctrica: DB9
Tasa de fuga (fuga externa): La tasa de fuga puede ser tan baja como 1 x 10-9 Atm cc/s He
Material: Acero inoxidable SS316 Conexión de proceso: Rosca hembra estándar G1/2
Método de instalación: sin requisitos de ubicación
Clase de protección: IP40
Tamaño/pérdida de presión
| Controlador de flujo másico de escala completa | Pérdida de presión a escala completa (psid) escape a la atmósfera | Dimensión física | Interfaz de conexión 2 |
| 2sccm - 50 sccm | 1.0 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD |
Rosca G1/4 (F) Opcional: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½ ” Fundas para tarjetas estándar Swagelok |
| 100 sccm - 500 sccm | 1.0 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 1 slpm | 1.5 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 2 slpm | 3.0 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 5 slpm | 2.0 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 10 slpm | 5.5 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 30 slpm | 20.0 | 118 MM ALTO × 79 MM ANCHO × 29 MM PROFUNDIDAD | |
| 50 slpm | 2.0 | 130 mm alto × 115 mm ancho × 35 mm profundidad |
Rosca de 3/8''G (F) Opcional: 3/8” 1/2” 3/4” 1” Fundas para tarjetas estándar Swagelok |
| 100 slpm | 3.2 | 130 mm alto × 115 mm ancho × 35 mm profundidad | |
| 250 slpm | 2.4 | 130 mm alto × 115 mm ancho × 35 mm profundidad | |
| 300 slpm | 6.5 | 130 mm alto × 115 mm ancho × 35 mm profundidad | |
| 1000 slpm | 14.0 |
Rosca de 1/2''G (F) Opcional: 3/8” 1/2” 3/4” 1” Fundas para tarjetas estándar Swagelok |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28.6 | ||
| 3000 slpm | 28.6 | ||
|
1, otro controlador de flujo másico de serie de baja pérdida de presión. 2,Compatible con Beswick, Swagelok, Parker, sello de superficie, accesorios de conexión rápida y adaptadores de virola, y también compatible con accesorios VCR, SAE según los requisitos del usuario. 3, sello de superficie Buna-N a rosca interna NPT de 1/8''. |
|||
