Datos del producto:
|
| Uso: | líquidos, polvo, sólidos | Artículo NO.: | NYRD808 |
|---|---|---|---|
| Forma de la antena: | Tipo de la barra, tipo del descenso del agua | Material de la antena: | 、 316 del、 304 de PTFE |
| Gama de medición: | los 35m, los 40m, los 80m | Exactitud de la medida: | 0.05%~0.1%F.S |
| Alta luz: | metro llano del radar de los 80m,Metro llano 20G del radar sólido del polvo,Tipo líquido transmisor del radar del vapor del nivel |
||

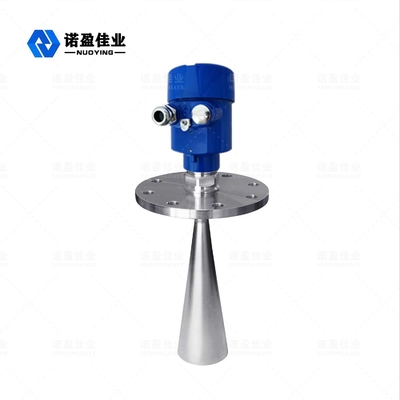

La medición grande se extiende metro llano del radar 20G de los 80m para el sólido líquido del polvo del vapor
Principio de funcionamiento
La antena del nivel del objeto del radar transmite pulsos de la microonda de la ventana y los transmite abajo a través de la antena. Después de tocar la superficie del medio medido, la onda del pulso se refleja detrás y es recibida otra vez por el sistema de la antena, y la señal se transmite al circuito electrónico y se convierte automáticamente en la señal del nivel del objeto < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización llana del radar, es necesario asegurarse de que el nivel material más alto no puede entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Característica de Dsign
◎La antena es demasiado pequeña, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎Casi no es afectado por la corrosión, la espuma, cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poco efecto sobre el trabajo del metro llano de alta frecuencia.
◎Tiene una longitud de onda más corta y una mejor reflexión contra una superficie sólida inclinada.
◎El ángulo de haz es pequeño y se concentra la energía, que aumenta la capacidad del eco y es conducente a evitar objetos de interferencia.
◎El ángulo muerto de la medida es más pequeño, para la pequeña medida del cilindro también alcanzará buenos resultados.
◎El alto ratio señal/ruido permite mejor rendimiento incluso bajo condiciones que fluctúan.
◎De alta frecuencia, es la mejor opción para medir medios sólidos y bajos de la constante dieléctrica.
Parámetro técnico
| Uso | Toda clase de líquidos (corrosión fuerte, constante dieléctrica baja, revolvimiento, vapor, cristalización, condensación, mezcla, temperatura alta y alta presión, etc.) |
| Toda clase de polvo (polvo fuerte, polvo flotante, polvo del cemento, polvo de cal, cenizas volantes, cristalización y otras ocasiones) | |
| Diversos sólidos (grano, pequeñas piedras, mineral de hierro, carbón, etc.) | |
| Número de artículo | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Forma de la antena | Tipo de la barra, tipo del descenso del agua, tipo de la placa, tipo del cuerno, tipo de la superficie, tipo de la lente |
| El material de la antena | PTFE, 304.316, PP, PFA |
| Gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| Exactitud de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4-20mA/HART/RS485/Modbus… |
| La temperatura de proceso | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Presión de proceso | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera de la salud (opcional) |
| Interfaz eléctrico | M20x1.5, el 1/2” NPT |
| Grado de la protección | IP65, IP67, IP68 (opcionales) |
| Grado a prueba de explosiones | ExiaIICT6 GA, ExdIICT6 GB (tal y como se muestra en del certificado) |
Si usted tiene cualesquiera otras otras preguntas, éntrenos en contacto con por favor. Procesaremos sus peticiones cuanto antes.
