Datos del producto:
|
| Uso típico: | Líquido, polvo | MODELO DEL PRODUCTO: | NYRD803T |
|---|---|---|---|
| Muestreo del eco: | 55 veces /s | Gama de la medida: | los 20m, 35 m |
| Fuente de alimentación: | 24VDC (de dos hilos, de cuatro cables) | Salida de la señal: | RS485/Modbus |
| Temperatura de proceso: | -40~ +130°C | Presión de proceso: | -0.1~2.0MPa |
| Alta luz: | Metro llano del radar inteligente 6g,No metro llano los 20m del radar del metal,Interruptor llano del radar del hilo del reborde |
||

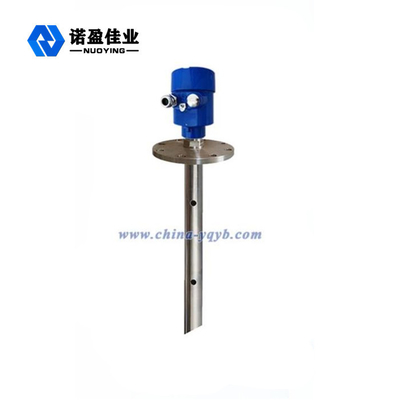

Los envases del no metal ensanchan metro llano del radar inteligente 6g del hilo
principio de funcionamiento llano del metro del radar 6g
La antena recibe el pulso reflejado de la microonda y lo transmite al circuito electrónico. El microprocesador procesa la señal e identifica el eco generado por el pulso micro en la superficie del material. La identificación correcta de la señal del eco es terminada por el software del pulso, y la exactitud puede alcanzar el nivel del milímetro. La distancia D de la superficie material es proporcional al viaje T del tiempo del pulso:
D=C×T/2, donde está la velocidad C de la luz
Puesto que la distancia E del tanque vacío se sabe, la posición L del objeto es: L= E-D
Incorporando la altura vacía E del tanque (= cero), la altura completa F del tanque (= gama completa) y algunos parámetros del uso, los parámetros del uso adaptarán automáticamente el metro al ambiente de medición, correspondiente a la salida 4-20mA.
parámetro técnico del metro llano del radar 6g
| Material de la antena | PTFE, 304.316 |
| Muestreo del eco | 55 veces /s |
| Gama de la medida | los 20m, 35 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +130°C, - °C 40~ +250 |
| Presión de proceso | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | Hilo, soporte, reborde, (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
