Datos del producto:
|
| Uso típico: | Líquido | MODELO DEL PRODUCTO: | NYRD-803 |
|---|---|---|---|
| Material de la antena: | 304, | Salida de la señal: | Modbus |
| Muestreo del eco: | 55 veces /s | Gama de la medida: | los 20m (opcional) |
| Conexión de proceso: | reborde, (opcional) | Interfaz eléctrico: | M20×1.5 (opcional) |
| Alta luz: | Tipo transmisor llano del cuerno del radar,Echo Guided Radar Level Sensor 6g,Interruptor llano del radar líquido del reborde |
||

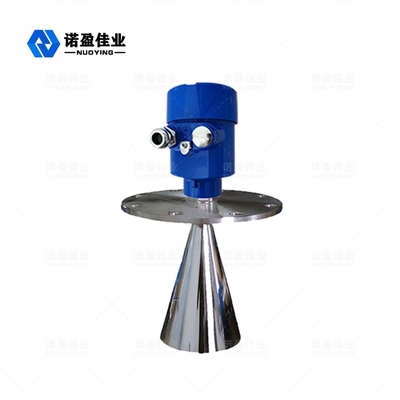

Tipo inteligente metro llano Echo Discovery del cuerno del reborde del radar de 6g
principio de funcionamiento llano del metro del radar 6g
La antena recibe el pulso reflejado de la microonda y lo transmite al circuito electrónico. El microprocesador procesa la señal e identifica el eco generado por el pulso micro en la superficie del material. La identificación correcta de la señal del eco es terminada por el software del pulso, y la exactitud puede alcanzar el nivel del milímetro. La distancia D de la superficie material es proporcional al viaje T del tiempo del pulso:
D=C×T/2, donde está la velocidad C de la luz
Puesto que la distancia E del tanque vacío se sabe, la posición L del objeto es: L= E-D
parámetro técnico del metro llano del radar 6g
| Uso típico | Polvo líquido con proceso simple (la constante dieléctrica >1.8, dirigió el tipo del tubo de la onda con el revolvimiento) |
| Polvo fuerte (puede ser equipado de la purga o del guardapolvo) | |
| Sólido (pequeñas partículas, guijarros, arena y otros medios) | |
| Modelo del producto | NYRD803 |
| Forma de la antena | Tipo de la barra, tipo del cuerno, aún-tubo |
| Material de la antena | PTFE, 304.316 |
| Muestreo del eco | 55 veces /s |
| Gama de la medida | los 20m, 35 m |
| Exactitud de la medida | 0,05% ~ 0,1% F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~ +130°C, - °C 40~ +250 |
| Presión de proceso | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexión de proceso | Hilo, soporte, reborde, (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP 65, IP 67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
