Datos del producto:
|
| Medios tipo: | Líquido, gas, vapor | Diámetro nominal: | 25mm≤DN≤1200m m |
|---|---|---|---|
| Presión nominal: | PN≤25MPa | temperatura de funcionamiento: | t≤350℃ |
| Clase de la exactitud: | ± el 0.5%, ± el 1.0% | Material del tubo: | Acero de carbono, acero inoxidable, otro |
| Longitud de tubo recta: | El tubo recto delantero es 1~3D, y el tubo recto posterior es 3~5D | Método de la conexión: | Ensancha la conexión, conexión de la soldadura a tope |
| Alta luz: | Metro de flujo total cuneiforme,Flujómetro de la cuña de la medida de la alta exactitud,metro de flujo cuneiforme 25MPa |
||

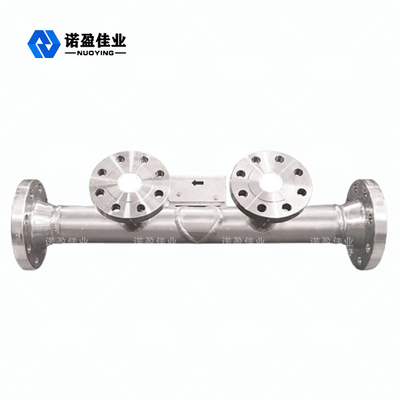

Alta exactitud de la medida fácil instalar uso y mantener el flujómetro de la cuña de NY-XX
Descripción de producto del flujómetro de la cuña de NY-XX
El flujómetro de la cuña es un metro de flujo que mide flujo por un elemento que estrangula de forma de V. Su ángulo superior redondeado es hacia abajo, que es conducente al paso liso de los líquidos que contienen partículas suspendidas o de los líquidos viscosos, y no producirá el estancamiento contracorriente desde el miembro que estrangula. 500mPa·S, usado para la medida del flujo de la mezcla, de la pulpa del mineral, del petróleo crudo arenoso, de las aguas residuales, del aceite pesado, del aceite residual y de otros medios del suspensión sólido-que contienen y líquidos tales como número de Reynolds bajo. Puede también ser utilizado para la medida del flujo de los medios del gas y del vapor. Este producto se utiliza para los diversos gases, especialmente para la medida del flujo del gas sucio y del gas natural.
Característica del diseño del flujómetro de la cuña de NY-XX
1. El uso del tipo piezas que estrangulan de “V” del cuerpo puede eliminar el área estancada y evitar que el sistema estorbe.
2. El número de Reynolds tiene una amplia gama de usos. Cuando el número de Reynolds es 500, la relación cuadrada entre la presión diferenciada y el flujo todavía se mantiene.
3. El transmisor de presión diferenciada puede hacer salir señales eléctricas de 4 a 20 mA, que es conveniente para el uso con los diversos instrumentos.
4. Fácil instalar, utilizar y mantener.
5. Alta exactitud de la medida, incertidumbre ampliada de la calibración del flujo: el ±0.5%~±0.2% (calibración del agua o calibración del aceite).
6. Tiene buena estabilidad a largo plazo y es elogiado por los usuarios como instrumento de la tarifa del cero-fracaso.
7. El metro de una sola vez está partido, y la gama puede ser ampliada substituyendo la cuña (centro).
8. Diversos estilos:
Tipo ordinario: El ratio del rechazo está dentro de la gama de 1: , y el error no lineal del coeficiente de flujo es el ≤±1%.
Tipo de alto rendimiento: El ratio del rechazo está dentro de 1: la incertidumbre ampliada de la calibración del flujo es el ±0.5%~±0.2%
Parámetros técnicos del flujómetro de la cuña de NY-XX
| Número del producto | NY-XX |
| tipo de medios | líquido, gas, vapor |
| Diámetro nominal | 25mm≤DN≤1200m m |
| Presión nominal | PN≤25MPa |
| Gama del número de Reynolds | El rojo puede ir tan bajo como 300 y tan alto como 106+ |
| Temperatura de funcionamiento | t≤350℃ |
| Clase de la exactitud | ± el 0.5%, ± el 1.0% |
| Longitud de tubo recta | El tubo recto delantero es 1~3D, y el tubo recto posterior es 3~5D |
| Método de la conexión | Ensancha la conexión, conexión de la soldadura a tope |
| Material del tubo | Acero de carbono, acero inoxidable, otro |
| Nivel de la presión | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
