Datos del producto:
|
| Medios tipo: | Líquido, gas, vapor | Diámetro nominal: | 25mm≤DN≤1800m m |
|---|---|---|---|
| Presión nominal: | PN≤32MPa | Gama del número de Reynolds: | 8*103≤Red≤107 |
| Repetibilidad: | el ≤0.1% | Clase de la exactitud: | ± el 0.5%, ± el 1.0% |
| Longitud de tubo recta: | El tubo recto delantero es 1~3D, y el tubo recto posterior es 3~5D | Método de la conexión: | Ensancha la conexión, conexión de la soldadura a tope |
| Alta luz: | Flujómetro del cono de los líquidos V de la presión baja,Metro de flujo total flúido 1800m m,Flujómetro total del cono de V |
||

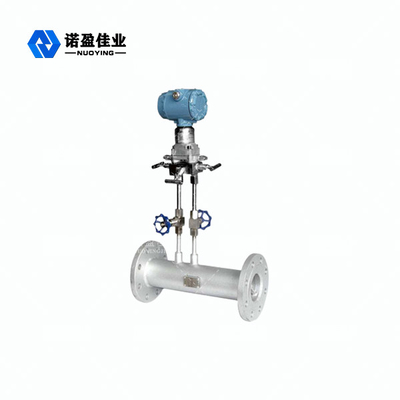

Líquidos de baja presión del pequeño de presión de la presión baja de la pérdida NY-NT flujómetro del V-cono
Descripción de producto de baja presión de los líquidos del flujómetro del V-cono de NY-NT
el flujómetro del V-cono es un nuevo tipo de dispositivo que estrangula que integre las ventajas del tubo de venturi clásico y de la placa de orificio anular.
El efecto que estrangula resultante se utiliza para medir el flujo. A diferencia de otros metros de flujo que estrangulan, cambia la disposición que estrangula, del agujero central que estrangula a estrangular anular. Su principio teórico se basa en la ley del ahorro de energía en tubos cerrados, Bernou el flujómetro del V-cono tiene buena estabilidad, alta exactitud, buena repetibilidad, ratio ancho del rechazo, y se requiere para la instalación de las secciones del tubo. La presión baja, pequeña pérdida de presión, puede medir los líquidos que contienen partículas sólidas, los líquidos de baja presión, los gases de humedad elevada y los diversos líquidos sucios.
Parámetros técnicos de los líquidos de baja presión del flujómetro del V-cono de NY-NT
| Número del producto | NY-NTV |
| tipo de medios | líquido, gas, vapor |
| Diámetro nominal | 25mm≤DN≤1800m m |
| Presión nominal | PN≤32MPa |
| Gama del número de Reynolds | 8*103≤Red≤107 |
| Repetibilidad | el ≤0.1% |
| Clase de la exactitud | ± el 0.5%, ± el 1.0% |
| Longitud de tubo recta | El tubo recto delantero es 1~3D, y el tubo recto posterior es 3~5D |
| Método de la conexión | Ensancha la conexión, conexión de la soldadura a tope |
| Material del tubo | Acero de carbono, acero inoxidable, otro |
| Nivel de la presión | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
