Datos del producto:
|
| Uso típico: | Párticulas de polvo sólidas | Forma de la antena: | Tipo de la barra, tipo del descenso del agua, tipo de la placa, tipo del cuerno, tipo de la superfic |
|---|---|---|---|
| Gama de Meaturing: | los 80M | exactitud de la medida: | 0.05%~0. 1%F.S |
| Fuentes de alimentación: | 24VDC (de dos hilos, de cuatro cables) | La conexión de proceso: | reborde, abrazadera (opcional) |
| Grado de /IP del grado de la protección: | IP67 (opcional) | peligroso grado de la explosivo-prueba: | ExialICT6 GA (opcional) |
| Alta luz: | metro llano del radar sabio 26G,Metro llano del radar cristalino del vapor,Instrumento llano del radar cristalino |
||

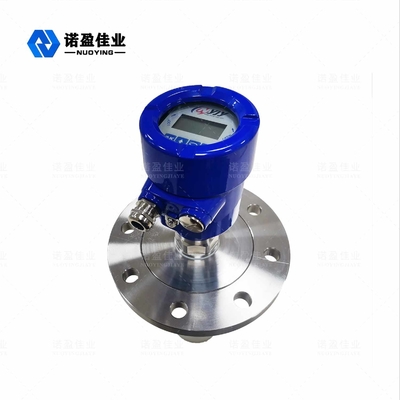

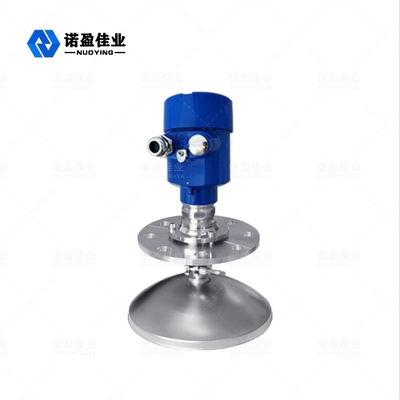

metro llano del radar de alta frecuencia inteligente 26G para las párticulas de polvo sólidas NYRD 810
Principio de funcionamiento de metro llano del radar de alta frecuencia inteligente 26G para las párticulas de polvo sólidas NYRD 810
Los sensores llanos de la serie del metro del radar (NYRD80X) son instrumentos de medida Anti-flotantes del nivel del radar del polvo del polvo 26GHz y del cemento, midiendo la distancia máxima hasta 80 metros. La antena se optimiza más a fondo, y los nuevos microprocesadores rápidos pueden realizar análisis de la señal de una tarifa más alta y el proceso, permitiendo al metro ser utilizado en condiciones complejas de la medida tales como trabajo Anti-flotantes del polvo del polvo y del cemento de la reacción y compartimiento sólido.
Con respecto a la diferencia de tiempo ultrasónica del lanzamiento recibir y ganó para determinar el nivel de sonido, las señales de la microonda son procesadas por los dispositivos electrónicos y finalmente convertidas en las muestras eléctricas relacionadas con el nivel del objeto
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Las características del diseño del metro llano del radar de alta frecuencia inteligente 26G para las párticulas de polvo sólidas NYRD 810
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos del metro llano del radar de alta frecuencia inteligente 26G para las párticulas de polvo sólidas NYRD 810
| Uso típico | Párticulas de polvo sólidas |
|
modelo del producto
|
NYRD810 |
| Forma de la antena | Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente |
| Material de la antena | 316L (opcional) |
| gama de medición | los 80m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC (de cuatro cables) |
| salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1~4.0MPa, |
| acoplamiento del procedimiento | reborde (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP67 (opcional) |
| clasificación a prueba de explosiones | Exia II CT6 (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
