Datos del producto:
|
| Uso típico: | Líquido fácilmente cristalizado, rociado, fuertemente corrosivo, polvo | Forma de la antena: | Tipo de gota de agua |
|---|---|---|---|
| Material de la antena: | PTFE | Interfaz eléctrico: | M20X1.5, % de ~NPT |
| Precisión de la medida: | 0.05%~0. 1%F.S | Gama de Meaturing: | los 40M |
| La temperatura de proceso: | -40~+260 " C | La presión de proceso: | -0. 1~2.0MPa |
| Alta luz: | Metro llano del radar multifuncional,Instrumento llano del radar concreto sólido del polvo,Transmisor llano inteligente del radar químico |
||

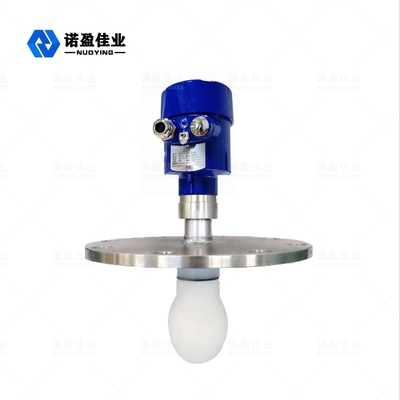

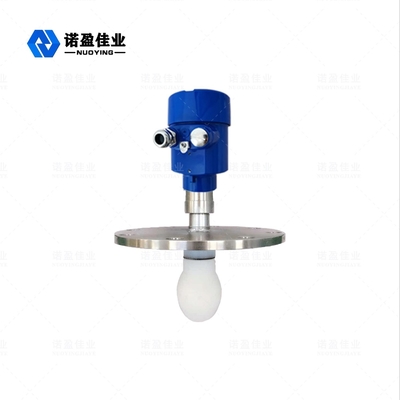

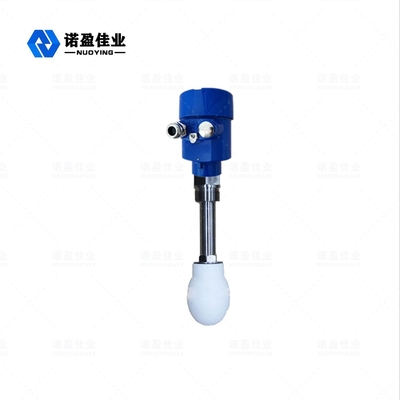

Metro llano del radar de NYRD SD Multifuctional para el líquido/el polvo corrosivos fuertes
Princple de trabajo del metro llano del radar de NYRD SD Multifuctional para el líquido/el polvo corrosivos fuertes
Los sensores llanos de la serie del SD del metro del radar son instrumentos de medida de alta frecuencia del nivel del radar 26GHz, midiendo la distancia máxima hasta 80 metros. La antena se optimiza más a fondo, y los nuevos microprocesadores rápidos pueden realizar análisis de la señal de una tarifa más alta y el proceso, permitiendo al metro ser utilizado en condiciones corrosivas de la medida tales como tanques de la reacción y compartimiento sólido.
según la diferencia de tiempo ultrasónica del lanzamiento a recibir y sabido para determinar el nivel de sonido, las señales de la microonda son procesadas por los dispositivos electrónicos y finalmente convertidas en las señales eléctricas cambiadas al nivel del objeto
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Características del diseño del metro llano del radar de NYRD SD Multifuctional para el líquido/el polvo corrosivos fuertes
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos del metro llano del radar de NYRD SD Multifuctional para el líquido/el polvo corrosivos fuertes
| Uso típico | Líquido fácilmente cristalizado, rociado, fuertemente corrosivo, polvo |
|
modelo del producto
|
|
| NYRD-SD | |
|
Forma de la antena
|
plano
|
| Material de la antena | PTFE, 316L (opcionales) |
| gama de medición | los 40m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC (de dos hilos, de cuatro cables) |
|
salida de la señal
|
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+260℃ |
| Presión de proceso |
-0.1~2.0MPa
|
| acoplamiento del procedimiento | reborde (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP67 (opcional) |
| clasificación a prueba de explosiones | Exia II CT6 GA (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
