Datos del producto:
|
| La temperatura de proceso: | -40~+130 " C | La presión de proceso: | -0. 1~0. 3MPa |
|---|---|---|---|
| La conexión de proceso: | Hilo, soporte, reborde, abrazadera sanitaria (opcional) | Grado de /IP del grado de la protección: | M20X1.5, % de ~NPT |
| peligroso grado de la explosivo-prueba: | ExialICT6 GA, Exd IICT6 GB (véase el certificado para los detalles) | Material de la antena: | 、 PFA DE LOS PP DEL、 DEL、 316 DEL、 304 DE PTFE |
| exactitud de la medida: | 10m | Uso típico: | Toda clase de líquido corrosivo |
| Alta luz: | Interruptor llano 26G del radar del gas,El nivel del radar del hilo equipa sin contacto,Transmisor del radar de la onda dirigida del gas |
||

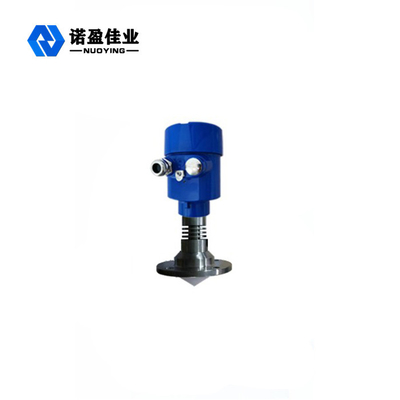

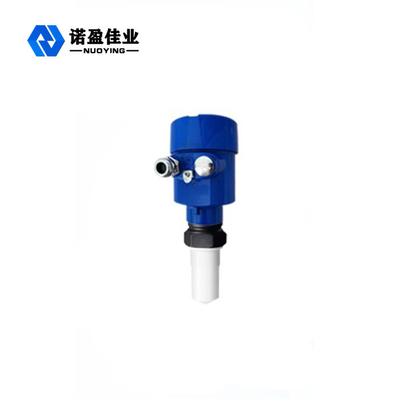

Contacto llano del transmisor NYRD805 del pequeño del haz del ángel 26 radar inteligente de G no
principio de funcionamiento de contacto llano del transmisor NYRD805 del pequeño del haz del ángel 26 radar inteligente de G no
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo que toma para ir hacia adelante y hacia atrás es casi instantáneo)
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Características del diseño del contacto llano del transmisor NYRD805 del pequeño del haz del ángel 26 radar inteligente de G no
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos del contacto llano del transmisor NYRD805 del pequeño del haz del ángel 26 radar inteligente de G no
| Uso típico | Diversos líquidos (corrosión fuerte.) |
|
modelo del producto
|
NYRD805 |
|
Forma de la antena |
Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente |
| Material de la antena | PTFE |
| gama de medición | 10m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso |
-0.1~0.3MPa |
| acoplamiento del procedimiento | rosca de tornillo, reborde (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP67 (opcional) |
| clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
