Datos del producto:
|
| Fuentes de alimentación: | 6-24VDC (de cuatro cables) | exactitud de la medida: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Interfaz eléctrico: | M20X1.5, % de ~NPT | La conexión de proceso: | Hilo, soporte, reborde (opcional) |
| La presión de proceso: | Presión del sitio | La temperatura de proceso: | -40~+100 " C |
| Salida de la señal: | … 20mA/HART/RS485/Modbus. | Material de Shell: | 、 De aluminio plástico |
| Alta luz: | Metro llano del radar elegante 24VDC,Transmisor llano del depósito de gasolina del radar,Transmisor llano del radar elegante de la onda dirigida |
||

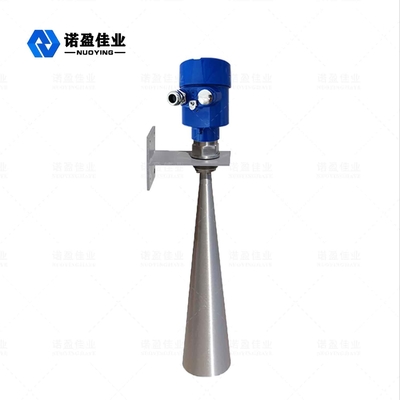

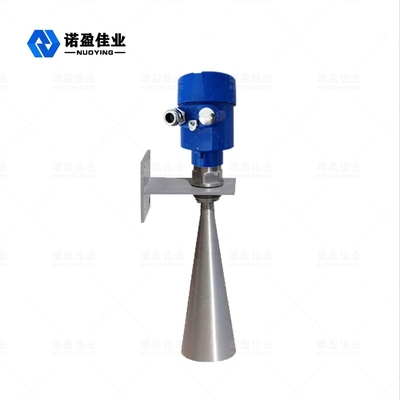

Metro llano del radar de 6-24VDC NYRD804 Smart para el río, el lago y el bajío
Principio de funcionamiento de metro llano del radar de 6-24VDC NYRD804 Smart para el río, el lago y el bajío
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo que toma para ir hacia adelante y hacia atrás es casi instantáneo)
Características del diseño del metro llano del radar de 6-24VDC NYRD804 Smart para el río, el lago y el bajío
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos del metro llano del radar de 6-24VDC NYRD804 Smart para el río, el lago y el bajío
| Uso típico | Río, lago y bajío |
|
modelo del producto
|
NYRD804 |
|
Forma de la antena |
Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente |
| Material de la antena | PTFE, 304.316, PP, PFA |
| gama de medición | los 70m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 6-24VDC (de cuatro cables) |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| acoplamiento del procedimiento | rosca de tornillo, soporte, reborde (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67 (opcionales) |
| clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
