Datos del producto:
|
Uso típico: | Ocasiones con los materiales sólidos, el polvo fuerte, la cristalización fácil y la condensación | MODELO DEL PRODUCTO: | NYRD808 |
---|---|---|---|
Forma de la antena: | Tipo de la barra, tipo del descenso del agua, tipo de la placa, tipo del cuerno, tipo de la superfic | Gama de Meaturing: | los 70m |
Material de la antena: | 、 PFA DE LOS PP DEL、 DEL、 316 DEL、 304 DE PTFE | exactitud de la medida: | 0.05%~0. 1%F.S |
Fuentes de alimentación: | 24VDC (de dos hilos, de cuatro cables), 220VAC | Grado de /IP del grado de la protección: | IP67 (opcional) |
Alta luz: | Tipo instrumento llano de la barra de PTFE del radar,Transmisor llano del radar de la prueba de la balanza del pistón,26G dirigió el sensor llano del radar |

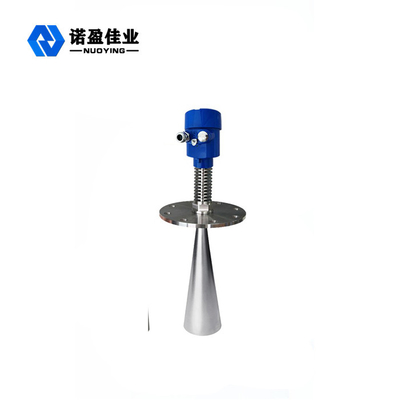

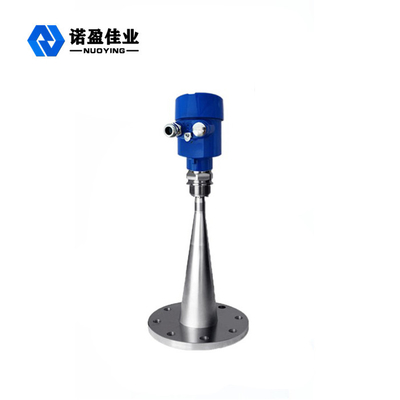

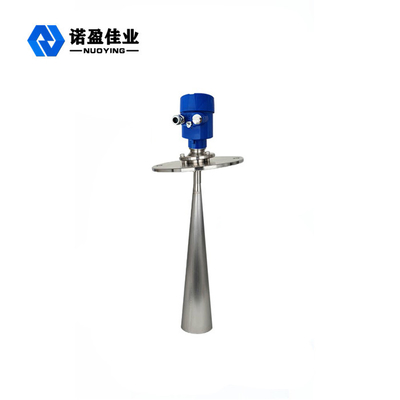

Transmisor llano de un radar más pequeño del ángulo muerto 26G para el ambiente fuerte del polvo
El perfil del transmisor llano de un radar más pequeño del ángulo muerto 26G para el ambiente fuerte del polvo
Los sensores llanos de la serie del metro del radar (NYRD808) son instrumentos de medida de alta frecuencia del nivel del radar 26GHz, midiendo la distancia máxima hasta 80 metros. La antena se optimiza más a fondo, y los nuevos microprocesadores rápidos pueden realizar análisis de la señal de una tarifa más alta y el proceso, permitiendo al metro ser utilizado en condiciones complejas de la medida tales como tanques de la reacción y compartimiento sólido
Principio de funcionamiento de transmisor llano de un radar más pequeño del ángulo muerto 26G para el ambiente fuerte del polvo
Dato de la medida: superficie de aislamiento de la parte inferior o del reborde del hilo.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (el área mostrada en D en la figura).
Características del diseño del transmisor llano de un radar más pequeño del ángulo muerto 26G para el ambiente fuerte del polvo
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos del transmisor llano de un radar más pequeño del ángulo muerto 26G para el ambiente fuerte del polvo
Uso típico | Ocasiones con los materiales sólidos, el polvo fuerte, la cristalización fácil y la condensación |
modelo del producto |
NYRD808 |
Forma de la antena
|
Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente
|
Material de la antena | PTFE, 304.316, PP, PFA |
gama de medición | los 70m |
exactitud de la medida | 0.05%~0.1%F.S |
Voltaje de fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
Temperatura de proceso | -40~+250℃ |
Presión de proceso |
-0.1~4.0MPa, |
acoplamiento del procedimiento | reborde (opcional) |
Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
niveles de protección | IP67 (opcional) |
clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
