Datos del producto:
|
| Material de la antena: | Antena de lente, 316L+PTFE (opcionales) | Gama de medición: | los 40M |
|---|---|---|---|
| Exactitud de medición: | 0.05%-0.1%F.S | Temperatura media: | 、 de -40~+120℃ - 40~+260℃ |
| Conexión de proceso: | Soporte del、 del reborde (opcional) | Presión de proceso: | -0.1~2.0MPa |
| Salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Uso típico: | Fácil cristalizar, condensación del rocío, corrosión tóxica, fuerte, polvo fuerte, grado sanitario, |
| Alta luz: | Ángulo de haz del transmisor llano del radar pequeño,transmisor llano del radar del contacto de los 40m no,Interruptor llano del radar IP67 |
||

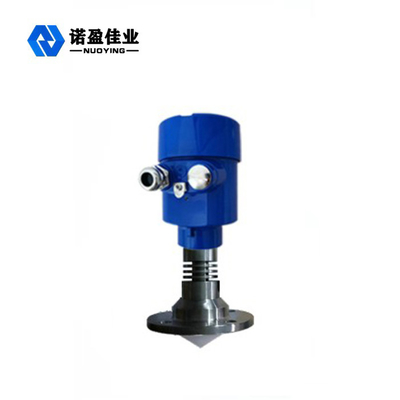

Transmisor llano del pequeño de haz radar del ángulo los 40m IP67 NYRD-TJ 26G
Principio de funcionamiento llano del transmisor del radar de NYRD-TJ 26G
La antena de un metro llano del radar de alta frecuencia emite un pulso extremadamente estrecho de la microonda. El pulso viaja a través de espacio a la velocidad de la luz y resuelve la superficie del medio que es medido. La parte de su energía se refleja detrás y es recibida por la misma antena.
El intervalo de tiempo entre los pulsos emitidos y recibidos es proporcional a la distancia de la antena a la superficie del medio medido. Debido a la velocidad extremadamente alta de ondas electromagnéticas, el intervalo de la propagación de tiempo entre los pulsos transmitidos y recibidos es muy pequeño (nivel del nanosegundo) y difícil de determinar. El metro llano del radar del HF 26G utiliza una tecnología especial de la solución de la correlación para identificar exactamente el intervalo de tiempo entre los pulsos transmitidos y recibidos, que calcula más lejos la distancia de la antena a la superficie del medio medido.
Parámetros técnicos del transmisor llano del radar de NYRD-TJ 26G
| Uso típico | Fácil cristalizar, condensación del rocío, corrosión tóxica, fuerte, polvo fuerte, grado sanitario, etc. |
| Material de la antena | Antena de lente, 316L+PTFE (opcionales) |
| Gama de medición | los 40m |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+120℃, - 40~+260℃ |
| Conexión de proceso | Reborde, soporte (opcional) |
| Presión de proceso | -0.1~2.0MPa |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios.
Característica del diseño llana del transmisor del radar de NYRD-TJ 26G
1. Fabricado con los materiales extremadamente estables.
2. Adopt avanzó la medida sin contacto.
3. medida el nivel de medios líquidos y sólidos.
4. Puede medir todos los medios con un constant> dieléctrico 1,8.
5. gama 0… los 20m de la medida (puede ser extendido a 35 metros).
6. adoptando tecnología de dos hilos de la fuente del sistema y de alimentación del lazo, el voltaje de fuente de alimentación y la señal de salida se transmiten a través de un cable del dos-corazón.
7. No afectado por el ruido, el vapor, el polvo, el vacío y otras condiciones de trabajo.
8. No afectado por los cambios en densidad, viscosidad y temperatura medias.
