Datos del producto:
|
| Material de la antena: | PP/PVDF (opcional) | Gama de medición: | los 35m |
|---|---|---|---|
| Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) | Temperatura media: | -40~+80℃ |
| Conexión de proceso: | Soporte del、 del reborde (opcional) | Presión de proceso: | -0.1~0.3MPa |
| Salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Uso típico: | Medida de líquidos agresivos en pequeños buques bajo condiciones de proceso simples |
| Alta luz: | Transmisor llano del radar líquido corrosivo,transmisor del nivel de líquido del radar 26G,Tipo transmisor del radar IP67 del nivel |
||

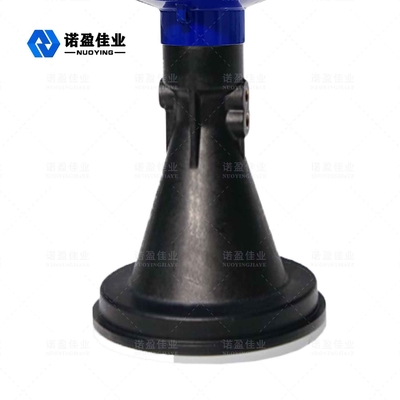

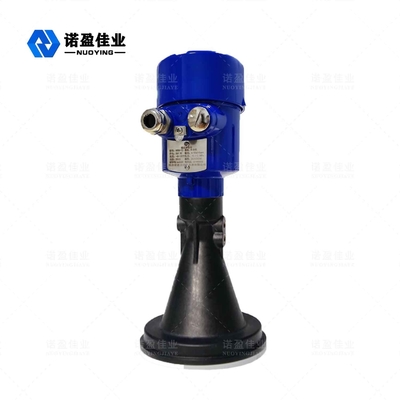

Transmisor llano del radar líquido corrosivo de alta frecuencia de los 35m IP67 NYRD87 26G
Principio de funcionamiento llano del transmisor del radar de NYRD87 26G
La antena del indicador llano del radar de alta frecuencia emite pulsos extremadamente estrechos de la microonda. Este pulso propaga en espacio a la velocidad de la luz y resuelve la superficie del medio medido. La parte de su energía se refleja detrás y es recibida por la misma antena.
El intervalo de tiempo entre el pulso transmitido y el pulso recibido es proporcional a la distancia de la antena a la superficie del medio medido. Debido a la velocidad extremadamente alta de ondas electromagnéticas, el intervalo de la propagación de tiempo entre el pulso transmitido y el pulso recibido es muy pequeño (orden del nanosegundo) y difícil de confirmar. El metro llano del radar de alta frecuencia 26G utiliza una tecnología relacionada especial de la solución que pueda identificar exactamente el intervalo de tiempo entre el pulso transmitido y el pulso recibido, para calcular más lejos la distancia de la antena a la superficie del medio medido.
Característica del diseño llana del transmisor del radar de NYRD87 26G
1. El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
2. Afectado apenas por la corrosión y la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
3. El ambiente severo del polvo tiene poco impacto en la operación del metro llano de alta frecuencia.
4. Una longitud de onda más corta, una mejor reflexión para las superficies sólidas inclinadas.
5. Pequeño ángulo de haz y energía concentrada.
6. El ángulo muerto de la medida es más pequeño, y los buenos resultados se pueden alcanzar para la pequeña medida del tanque.
7. Alto ratio señal/ruido para el mejor rendimiento incluso bajo condiciones que fluctúan.
Parámetros técnicos del transmisor llano del radar de NYRD87 26G
| Uso típico | Medida de líquidos agresivos en pequeños buques bajo condiciones de proceso simples |
| Material de la antena | PP/PVDF (opcional) |
| Gama de medición | los 35m |
| Exactitud de medición | 0.05%-0.1%F.S |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+80℃ |

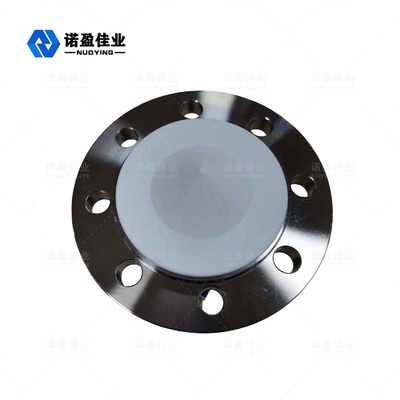

| Conexión de proceso | Reborde, soporte (opcional) |
| Presión de proceso | -0.1~0.3MPa |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota: Según los requisitos específicos de usuarios pueden ser los productos modificados para requisitos particulares del diseño.
