Datos del producto:
|
| Uso típico: | Párticulas de polvo sólidas | Forma de la antena: | Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente |
|---|---|---|---|
| Fuente de alimentación: | 24VDC | Salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
| exactitud de la medida: | 0,05% ~ 0.1%F.S | acoplamiento del procedimiento: | el、 de la rosca de tornillo acorcheta el、 ensancha el、 afianza con abrazadera (opcional) |
| Temperatura de proceso: | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ | Conexión de proceso: | El、 del hilo ensancha (opcional) |
| Clase de la protección: | IP65, IP67, IP68 | ||
| Alta luz: | Indicador llano del radar inteligente,Metro llano del radar del depósito de gasolina,Sensor llano del tanque del radar de 26 G |
||

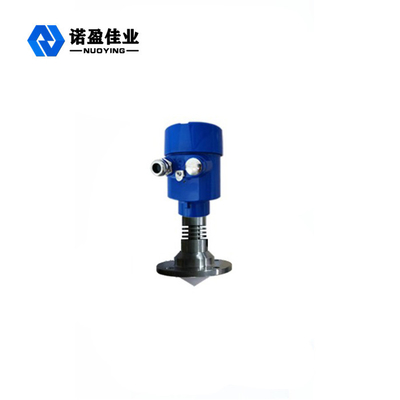

26 metros llanos del radar inteligente de G no entran en contacto con el radar usado en la medida compleja
Principio de funcionamiento de 26 metros llanos del radar inteligente de G
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que la onda del pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo que toma para ir hacia adelante y hacia atrás es casi instantáneo)
Características del diseño de 26 metros llanos del radar inteligente de G
◎El tamaño de la antena es pequeño, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
◎casi inmune a la corrosión y a la espuma; No afectado por los cambios medios de la densidad, de la temperatura y de la presión.
◎El ambiente serio del polvo tiene poca influencia en el trabajo del metro llano de alta frecuencia.
◎Una longitud de onda más corta, una mejor reflexión en superficies sólidas inclinadas.
◎El ángulo de haz es pequeño, se concentra la energía, que aumenta la capacidad del eco y es conducente evitar objetos de interferencia.
◎El ángulo muerto de medición es más pequeño, para la pequeña medida del tanque también alcanzará buenos resultados.
◎El alto ratio señal/ruido, incluso en el caso de fluctuaciones puede también obtener mejor rendimiento.
el caso de fluctuaciones puede también obtener mejor rendimiento.
◎De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica. De alta frecuencia, es la mejor opción para medir medio sólido y bajo de la constante dieléctrica.
Parámetros técnicos de 26 metros llanos del radar inteligente de G
| Uso típico | Diversos líquidos (corrosión fuerte, constante dieléctrica baja, mezcla, vapor, cristalización, condensación, mezcla, temperatura alta y alta presión, etc.) |
| Diverso polvo (polvo fuerte, polvo flotante, polvo del cemento, polvo de cal, cenizas volantes, cristalización, etc.) | |
| Diversos sólidos (grano, guijarros, mineral de hierro, bloques del carbón, etc.) | |
|
modelo del producto
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
|
Forma de la antena |
Palillo, descenso del agua, plano, trompeta, superficie lanzada, lente |
| Material de la antena | PTFE, 304.316, PP, PFA |
| gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| exactitud de la medida | 0.05%~0.1%F.S |
| Voltaje de fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
| Presión de proceso |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| acoplamiento del procedimiento | la rosca de tornillo, soporte, el reborde, afianza con abrazadera (opcional) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (opcionales) |
| clasificación a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
